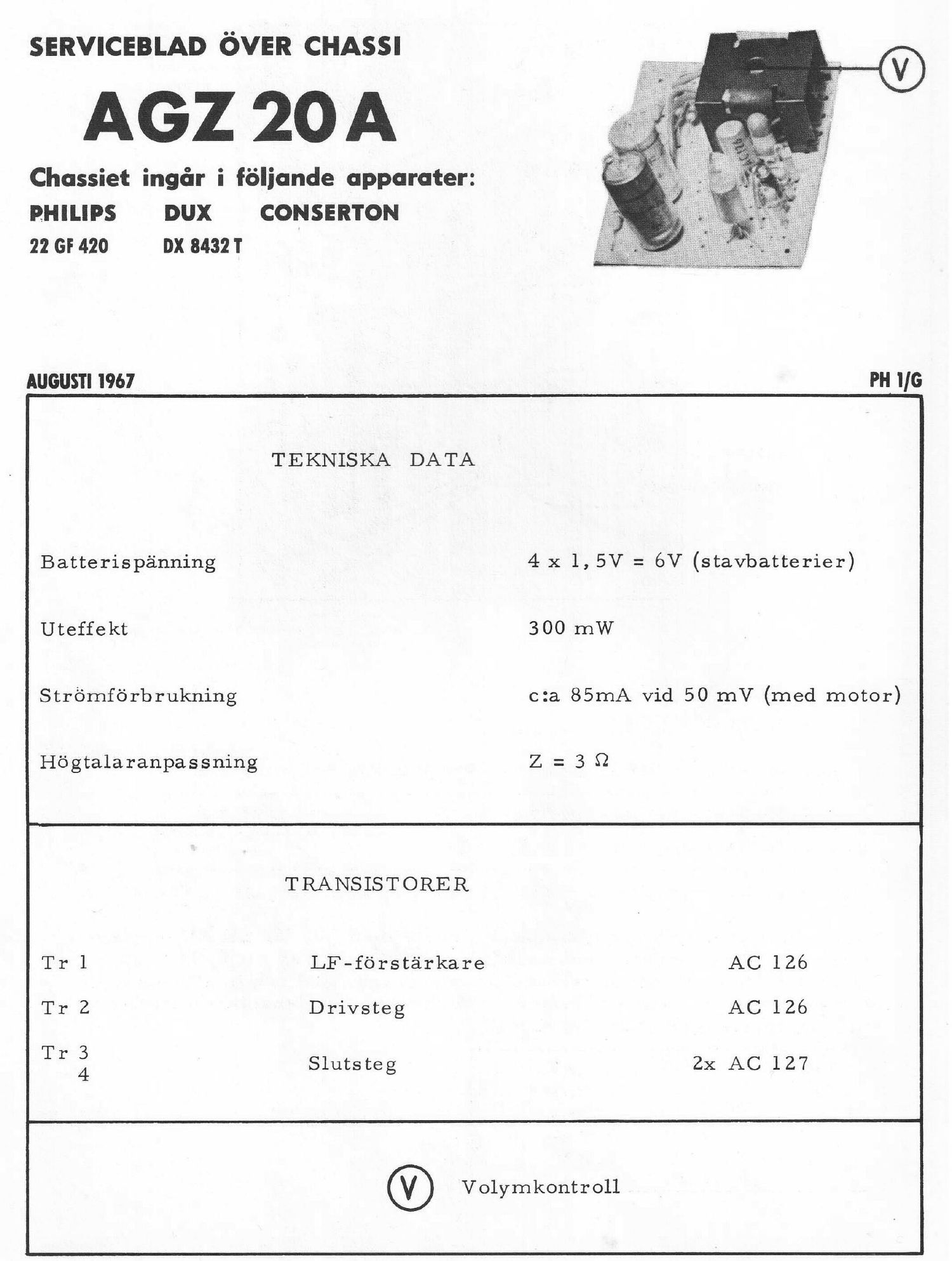

philips agz 20 a vintage

Extracted text from philips agz 20 a vintage (Ocr-read)

Page 2

KONTROLLMATNINGAR
Vid servicearbeten kan hégtalaren erséittas med ett motsta°.nd 352.

Strémfé rbrukning utan insignal

Strémfcjrbrukning Vid 300 mW uteffekt

Slutstegets kollektorstrom skall vara 20 mA utan insignal.

Kanslighet: Anslut en tongenerator i serie med 500 k9 till PU-ingétngen,
frekvens 1 kHz. Generatorns utsp'alnning injusteras 33 att O, 95 V upp-
méites fiver belastningsmotstéindet (motsvarande 300 mW). Med en h6g-
ohmig mV-meter mates déirefter spanningarna i nedanstétende punkter.
Angivna spélnningar élr riktvéirden.
