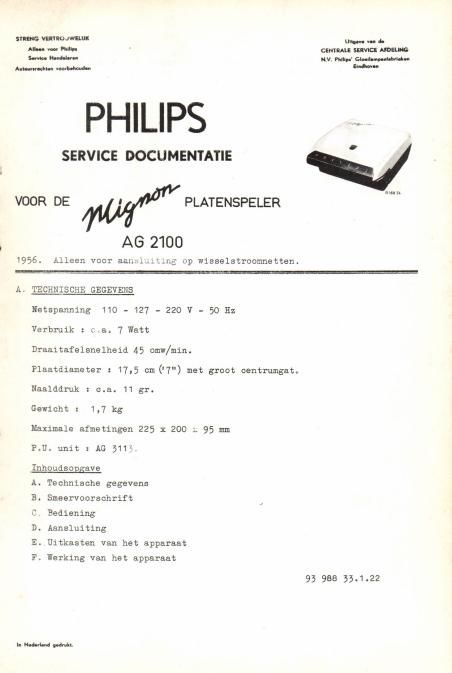

Philips ag 2100 service manual

Page 2

-2- AG 2100
Voorts wotdt de werking am installing beachreven van de volgende under-
delen van het apparaat.

G. Commando-schijf 21

H. P.U. arm 52

I. Vergrendelingshefboom 11 en veer 11
J. Taster 31

K. Hefboom 48

L. P.U. schakelaar 54

M. Centreerdop 17

N. Netschakelaar 57

O. Bedieningsknop en stang 24

P. Aanslagbeugel 45

Q. Draaitafel 13

R. Geleide beugel 50

S. Motor

T. Aandrijfmechanisme

U. Borstelhouder 45

V. Tijdschema

W. Uitwisselen van de P.U. unit AG 5115

SMEER VOORSCHRIFT

Smeren met Ossenppot 0119 X 007 12

Lagering van de hefbomen 10a - 10c - 10i.

Lagering 52g van de hefboom 52f.

Draaipunt van p.u. arm 52k in de lagering van de montageplaat 1.
Hefstift 39.

Lager van het draaipunt van de commando-schijf 21.
Aanrakingsvlak van de gaffel aan de hefboom 48 met de ring 20.
Lagering van de centreerdop 17 en de draaitafelas 13.

Lageras vande taster 31 in de lagering in de commando-schijf 21.
As van tussenwiel 7.

Smeren met Graffietvet X 013 58

Aanrakingspunten van de stang 24 met de 2 lagerpunten aan de montagea
pleat. X 007 12

Smeren met Smeervet WWW

De lippen a - b - c en e van de commando-schijf 21.

De inhaakpunten van de veer 35. Punt van de stelschroef 48a.
Aanrakingsvlak van de hefboom 11 met de schakelstift 21 f.
Aanrakingsvlak van de schakelstift 21f met de veer 11.

Eat lager van de draaitafel 13 en de montageplaat 1.

Smeren met hvdraullsche olie X 015 16

De motorlagers 15} en 160.
