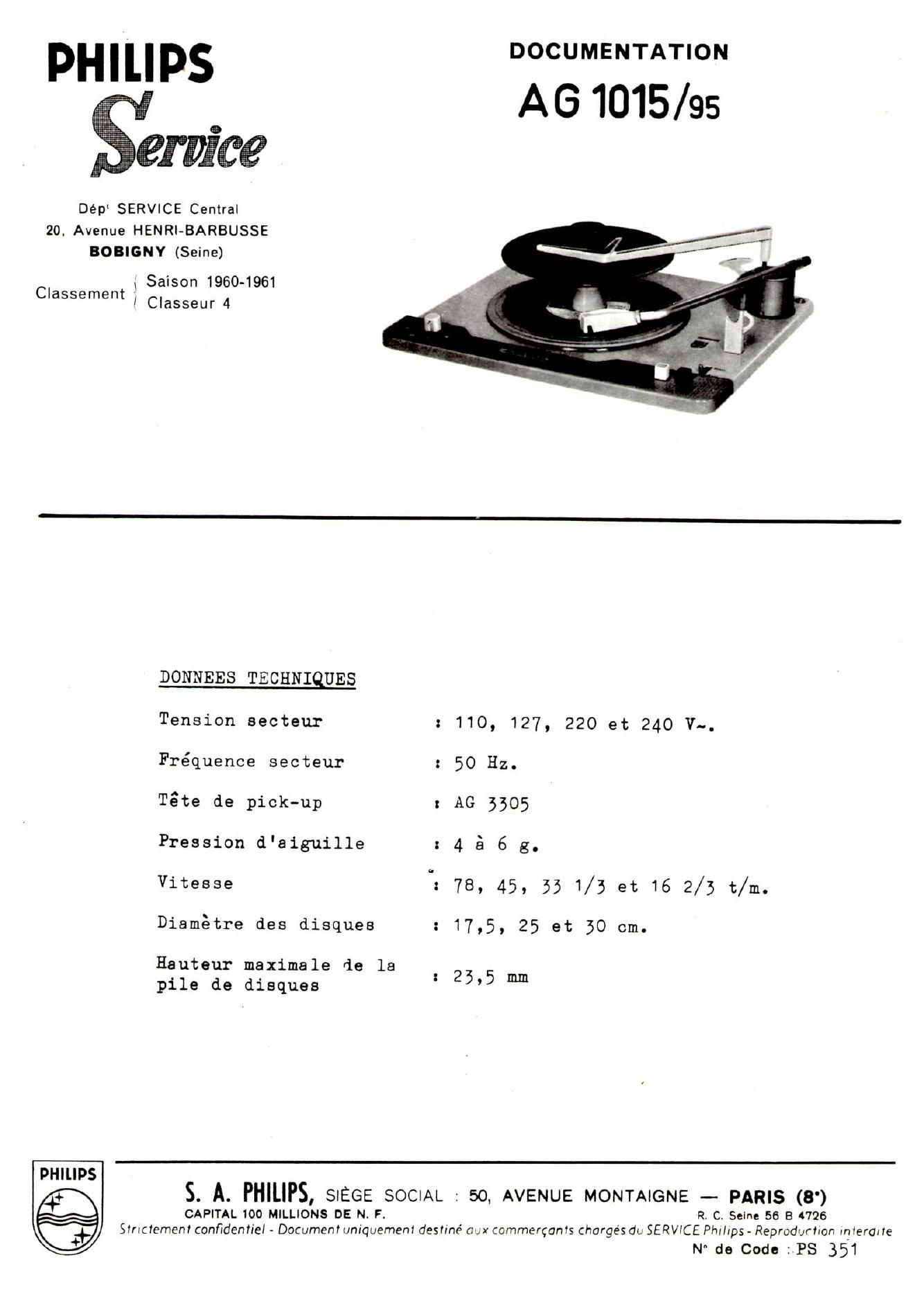

Page 1
PHILIPS AG 1015/95
Dép SERVICE Central
20. Avenue HENRI-BARBUSSE
BOBIGNY (Seine)
I Saison 1960-1961
Classement "
I Classeur 4
DONNEES TECHNIQUES
Tension secteur : 110, 127, 220 et 240 V~.
Fréquence secteur : 50 Hz.
Téte de pick-up : AG 3305
Pression d'aiguille z 4 E 6 g.
Vitesse a: 78, 45, 33 1/3 et 16 2/3 t/m.
Diamétre des disques 17,5, 25 et 30 cm.
Hauteur maximale de la
pile de disques : 235 mm
pumps
3 S. A. PHILIPS, SIEGE SOCIAL : 50, AVENUE MONTAIGNE - PARIS (8')
M, CAPITAL 100 MILLIONS DE N. F. R. C. Seine 56 8 4726
v SIncfemenr confidential - Document uniquemen! destiné aux commergonrs charge's du SERVICE thps - Reprodurflon iniero: re
N do Code : PS 351
Page 2
-2-
AG 1015/95
TABLE DES MATIERES
A
Pression d'aiguille
Manoeuvre manualle
Mécanisme de mise en marche
Mécanisme d'entrainement
Hécanisme changeur
Hécanisme d'arrét
Hécanisme de mise en place d6 l'aiguille
Poulie d'embrayage 46
Bras de pick-up
Instructions de lubrification
Nomenclature
Vue étalée du changeur de diaque
Schéma de lubrification
Schéma de branchement du moteur
Page
11
13
16
16
17
18
19
2O
21
