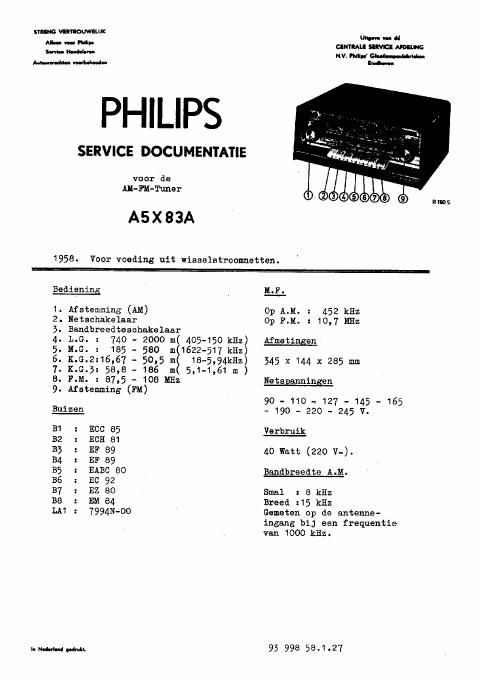

Philips a 5 x 83 a service manual

Page 2

-2- ASXBBA

Toepgssing

De A5X85A is een AM-FM Tuner die kan warden aangesloten op een
Hi-Fi-vereterker, b.v. AG 9006, AG 9004-9007 of AG 9013.
De uitgangsschakeling bevat een kathodevolger.

Zoals bekend mag worden verondersteld, heeft een kathodevolger
een hoge ingangsimpedantie en een zeer lage uitgangsimpedantie.
Door de hoge ingangsimpedantie wordt het detectorcircuit niet be-
last, terwijl de lage uitgangsimpedantie het mogelijk maakt een
lange afgeachermde toevoerkabel naar de versterker te gebruiken,
zonder dat de hoge frequenties tengevolge van de kabelcapaciteit
worden verzwakt.

Enige bijzonderheden over het principeschema

A. AM-gedeelte

Aan de ingangsschakeling voor MG en LG is bijzonder veel zorg
besteed; men heeft hier een bandfilterschakeling toegepast.
Deze aohakeling maakt een zeer goede ingangsselectiviteit
mogelijk, terwijl tevens de spiegelverhouding zeer goed is.

Ben en ander is vereist, omdat deze tuner gebruikt wordt in
combinatie met een Hi-Fi-versterker, elk fluitje of storing
van een naburige zender zou worden weergegeven.

B. FM-gedeelte

Ala bijzonderheid van het FM~gedeelte kan warden vermeld, dat
hierbij een ruisonderdrukkingsachakeling is toegepast, zodat
men bij het zoeken naar zenders geen last meer heeft van ruis.

Men heeft deze ruisonderdrukking verkregen door parallel aan C63
(condensator van hetdeemphasis-filter) een variabele capaciteit
in de vorm van ES to schakelen.

Wanneer BS niet geleidt wordt z'n ingangscapaciteit gevormd
door de roosterkathode-oapaoiteit (Cgk), dit is de z.g. sta-
tische ingangscapaciteit. Daze oapaciteit is zeer klein.

Gaat B5 echter geleiden, dan hebben we te maken met de "dyna-
mische" ingangacapaciteit, deze is gelijk aan de statisohe
ingangscapagiteit @gk)+ de versterkingsfactor (H) van de buis X
de anode roasteroapaciteit (Gag).

Dus Cdyn. = Cgk + H Gag.

De dynamische ingangscapaciteit is veel groter dan de statische.
0m de ingangsoapaciteit nog groter te maken is parallel aan de
anode roostercapaciteit C64 toegevoegd. Wanneer de tuner niet op
een zender staat afgestemd geleidt BS en wordt C65 door de in-
gangacapaciteit van B5 zodanig vergroot, dat het deemphasis-
filter reeds bij 1600 Hz begint af te vallen. Hierdoor wordt

d6 ruis sterk onderdrukt.
