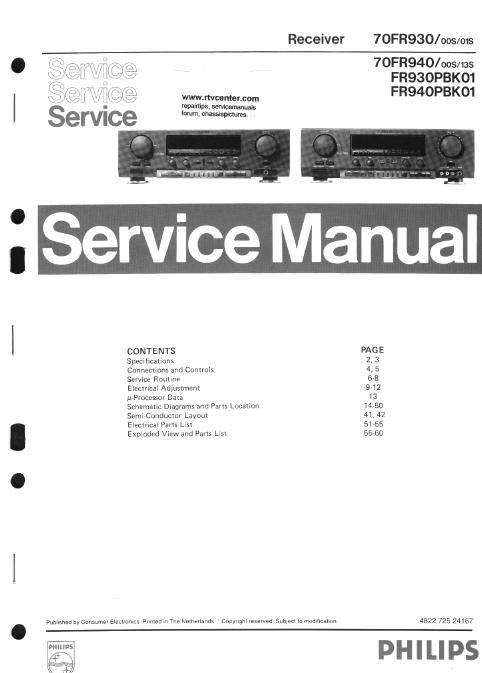

Page 1

ReceWer 70FR930/wyms

7OFR940/myns
FR93OPBKO1
FR94OPBK01

wwwnwzentencom
repaimps, servicemanuats
forum, chassisnictumst , .

. Service anual

CONTENTS PAGE
Specifications 2, 3
Connections and Controls 4, 5
Service Routine 6-8
Electrical Adjustment 9-12
u-Processor Data 13
Schematic Diagrams and Parts Location 14-50
Semi-Conductor Layout 41, 42
Electrical Parts List 51-55
' Exploded View and Parts List 55-60
Published by Consumer Electronics Printed in The Netherlands Copyright reserved Sublecl to mod-lrcalron 4822 725 24167

@ PHILIPS

Page 2

Service Routine

To enter the service routine, press the POWER switch to ON

while press and hold the MUTE and MEMORY switches

simultaneously. The display shows characters "SERVICE"

for 2 seconds, then shows "TUNER-OK" or "TUNER-MG"

for 2 seconds.

TUNER-0K: The data communication between the PLL IC
(0150) and microprocessor (0401) is normal.

TUNER-NG: The data communication between the PLL IC
(0150) and microprocessor (0401) is abnor-
mal. Check the data line between them.

In case of "TUNER-N6, the characters blink at a cycle of 1

Hz. The blinking can be stopped with the FM/AM switch.

Other switches are invalid during blinking.

After the "TUNER-0K" or "TUNER-N5" display, normal

operation starts. However, the source indicator on the dis-

play keeps on blinking at 1 Hz while the unit in the service

routine.

- Tracking point memory mode

When the MUTE and MEMORY switches are pressed simul-
taneously while the unit is in the service routine, the tracking
point frequencies as shown below are written in the memory.

0 Tracking point frequencies

- " | fl
m 5:1
NI". l3 4 t. e 3 a a 10-20 240
532$ 60: 999 we a? 5 53;
.- -Brb one 93.0 106.0 . q
I sue woo mm 3.1.5 530

In the service routine, the RAM can be cleared by pressing
the POWER switch to OFF while pressing and holding the
0/+-- and MEMORY switches simultaneously.

To quit the service routine, press the POWER switch to OFF.

6)

Routine dentretien

Pour utiliser la routine dentretien, appuyer sur la touche

POWER tout en appuvant et maintenant Ia pression

simultanément sur les touches MUTE et MEMORY pour

mettre l'appareil en service. L'afficheur indique le mot

"~SERVICE~-" pendant 2 secondes puis soit "TUNEROK",

soit TUNER-NG" pendant 2 secondes.

TUNER-OK: La transmission d,informations entre le Cl
PLL (0150) et le microprocesseur (0401]
est normals.

TUNER-NG:La transmission dinformations entre le Cl
PLL (0150) et le microprocesseur (0401) est
anormale, Vérifier la ligne de transmission.

Dans Ie cas de "TUNER-N6", les caractéres clignotent a la

fréquenoe de 1 Hz. ll est possible darreter le olignotement au

moyen de la touche FM/AM. Les autres touches sont sans
efiet pendant Ie clignotement.

Aprés l'affichage de "TUNER-0K" ou de TUNERNG, le

fonctionnement normal commence. Toutetois, Ie térnoin de

la source, placé sur I'afficheur, continue the clignoter a la
fréquence de 1 Hz aussi longternps que Iappareil est en
routine dentretien,

- Mémoire du point de poursuite

Lorsque l'on appuie simultanément sur les touches MUTE et
MEMORY alors que l'appareil est en routine dentretien, les
tréquences du point de poursuite indiquées ci-dessous sont
écrites en mémoire,

O Fréquences du point de poursuite

' Numémdc
meow '73 4 5 e 7 a 9 1072c 2173::
flier
.oositllst'ltisj sua 999 mu: 81.5 522
fits-25 can any: man . cm
BKO! sun Iouu mm at. esu
:Vi |PJH7I QM IkHzl Fa 'IMHAI AM IKHI'I

Pendant la routine d'entretien, la rnémoire vive peut étre
eflacée en appuyant sur la touche POWER pour mettre
l'appareil en service tout en appuyant et maintenant Ia
pression simultanément sur les touches 0i+- et MEMORY.
Pour abandonner la routine d'entretien, appuver sur la
touche POWER pour mettre Iappareil hors service.
