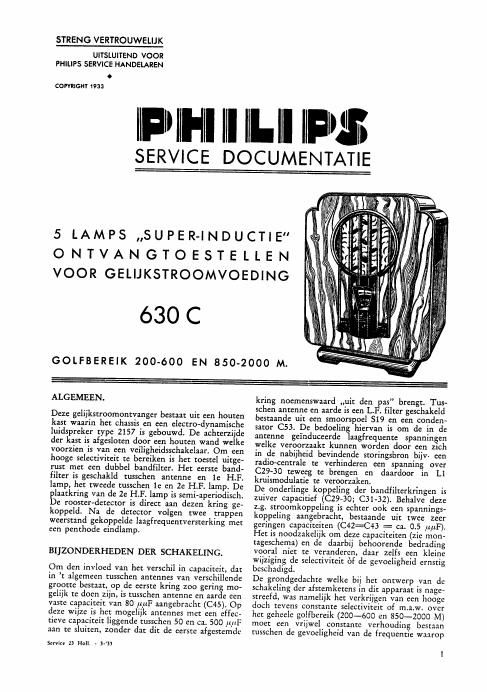

Philips 630 c

Page 1

STRENG VERTROUWELIJK
UITSLUITEND VOOR
PHILIPS SERVICE HANDELAREN
O
COWRIGHI 1933

III" ll'lll III III. Ill lllllll

SERVICE DOCUMENTATIE

5 LAMPS ,,SUPER-INDUCT|E
ONTVANGTOESTELLEN
VOOR GELIJKSTROOMVOEDING

630 C

GOLFBEREIK 200-600 EN 850-2000 M.

ALGEMEEN.

Deze gelijkstroomontvanger bestaat uit een houtcn
kast waarin het chassis en een electro-dynamische
luidspreker type 2157 is gcbouwd. De achterzijde
der kast is afgesloten door een houten wand welke
voorzicn is van een veiligheidsschakelaar. Om een
hooge selectiviteit te bereiken is het toesrel uitge-
rust met een dubbel bandfilter. Het eerste band-
filter is geschakld tusschen antenne en la H.F.
lamp, het tweede tusschen 1e en Ze H.F. lamp. De
plaatkring van de 2e H.F. lamp is semi-aperiodisch.
Dc rooster-detector is direct aan dezen kring ge-
koppeld. Na. de detector volgen twee trappen
wecrstand gekoppelde laagfrequentversterking met
een penthode eindlamp.

BIJZONDERHEDEN DER SCHAKELING.

Om den invloed van het: verschil in capaciteit, dat
in t algemecn tusschen antennes van verschillcnde
groottc bestaat, op de eerste kring zoo gering mo-
geliik te doen zijn, is tusschen antenne en aarde een
vaste capaciteit van 80 ,uyF aangebmcht (C45). Op
deze wijzc is het mogelijk antennes met een effec-
tieve capaciteit liggcnde tusschen 50 en Ca. 500 ,uuF
nan te sluiten, zonder dat dit de eerste afgcstemde

Service 23 Halli - an):

kring noemenswaard ,,uit den pas brengt. Tus-
schen antenne en aarde is can L.F. filter geschakeld
bestaande uit een smoorspoel $19 an em conden-
sator C53. De bedoeling hiervan is om de in de
antenne geinduceerde laagfrequente spanningen
welke veroorzaakt kunnen worden door can zich
in de nabijheid bevindende storingsbron bijv~ een
tadio-centrale te verhindcren een spanning over
C29-30 teweeg te brengen en daardoor in L1
kruismodulatie te veroorzaken.

Dc onderlinge koppeling der bandiilterkringen is
zuiver capacitief (C29-30; C31-32). Behalve deze
Lg. stroomkoppeling is echtcr ook een spannings-
koppeling aangebracht, bestaande uit twee zeer
geringen capaciteiten (C42=C43 = ca. 0.5 ,uyF).
Het is noodzakeliik om deze capaciteitcn (zie mon-
tageschema) en de daarbij behoorendc bedrading
vooral niet te verandercn, danr zelfs een kleine
wijziging de selectiviteit 6f dc gevoeligheid ernstig
bcschadigd.

De grondgedachte welke bij he: ontwerp van dc
schakeling der afstemketens in dit apparaat is nage
streefd, was namelijk het verkrijgen van een hooge
doch tevens consume sclectiviteit of m.a.w. over
he: geheele golfbcreik (200-600 en 850-2000 M)
moet een vrijwel constantc verhouding bestann
tusschen de gevoeligheid van de frequentie waarop

1
