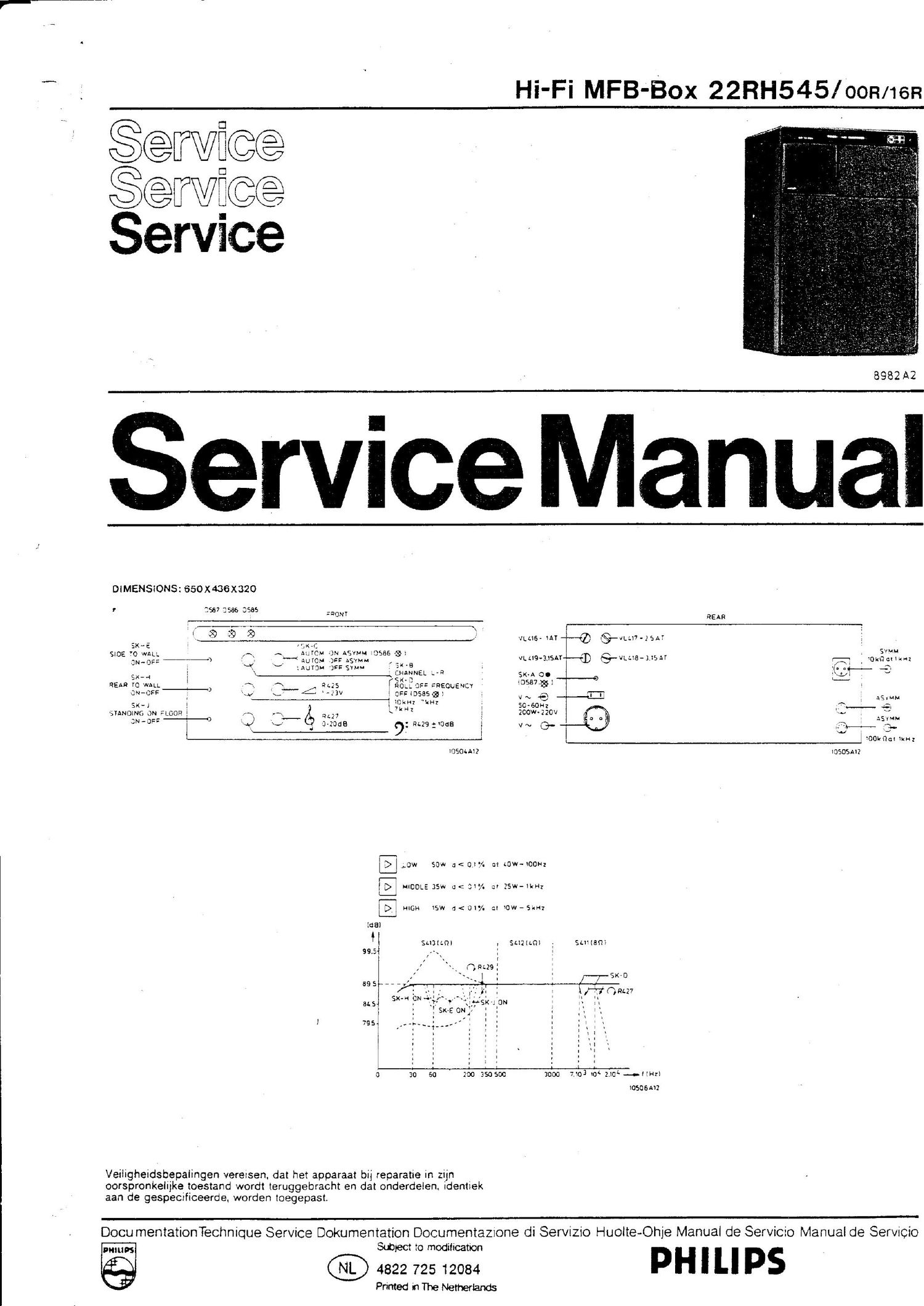

ALGEMEEN

in hetgeen volgt zal de working van het systeem
duidelijk gemaakt worden aan de hand van Fig. 2.

Met potentiometer R425 kan de gevoeiigneid van
het apparaat ingesteld worden tussen 1 en 23 Volt.
Om te voorkomen dat de voorversterker overstuurd
zou worden zijn 3567 en 0568 als begrenzer uitge-
voerd, zodat het signaal aan de ingang van T8435

nooit groter kan worden dan 24 Volt (top tot topwaarde).

Na versterking in T8435 wordt het signaal aange-
boden aan rumble filter T8486.

Nadien voigt een laagdoorlaatfiiter, waarmee
de afsnijfrekwentie kan ingesteld worden op 7 kHz

of 10 kHz. Bovendien kan de helling geregeld
worden van 0 tot 20 dEi/oktaaf.

Achter laatstgenoemd filter wordt het signaai voor
de negetonenversterker afgetakt. Dit signaal wordt
eerst aangeboden aan een hoogdoorlaatfiiter
bestaande uit T8496. Na versterking via T8497 +
T8403b wordt dit signaal aangeboden aan de hoge-
toneniuidspreker 8411. De versterking bedraagt 15 W.
Na het hoogdooriaatfiiter voor 7 kHz en 10 kHz wordt
het signaal eveneens toegevoerd aan de lage-
tonenregeling bestaande uit T8438 en T8439, waar-
mee een regeibereik mogelijk is van :10 d3 bij

60 Hz. Daarachter volgen drie korrektiefilters voor
de lagetonen. Deze filters worden verderop
behandeld.

Achter deze filters wordt het signaal enerzijds
toegevoerd aan de middentonenversterker en ander-
zijds aan de lagetonenversterker.

Voor wat betreft de middentonenversterker loopt het
signaal door een banddoorlaatfilter, bestaande uit
hoog- af filter T8447. T8448 en nOOgdoorlaatfilter
T8510.

Na versterking in T8511 +T8518b wordt 'net signaai
toegevoerd aan luidspreker 8412. De versterking
bedraagt 35 W.

Voor wat betreft de lagetonenversterker loopt het
signaal eerst door laagdoorlaatfilter T8477, T8478.
Dit signaal wordt toegevoerd aan optelschakeiing
T8479. Na versterking in T8526+T8537b wordt het
signaai toegevoerd aan MFB luidspreker 8413. De
versterking bedraagt 50 W.

Het signaal afkomstig van de versnellingsopnemer
van de MFB speaker wordt via de korrektieschake-
ling T8549 - T8551 toegevoerd aan optelschakeling
T8479. Verder kan de totale versterking van de
hogetonenversterker ingesteld worden met R976.
Met 81032 kan de totale versterking van de midden-
tonenversterking ingesteld worden. Met R1142 stelt
men gelijkertijd de MFB terugkoppeling en de
totale versterking van de iagetonenversterker in.
De afregeling van deze weerstanden wordt behandeld
in afregelprocedure.

Voorts zijn de drie luidsprekers beveiligd tegen
overbelasting d.m.v. een beveiligingsschakeling
bestaande nit D605, D607, D609, Smitt trigger
T8452, T8453, de elektronische schakelaar T8451
en R826.

Tensiotte is er een automatisch inschakelcircuit
aanwezig, bestaande uit T8486 :-T8491 en relais
Re407.

(3856133

LAGE TONEN KORREKTIEFILTERS

- On floor
- Back against wall

Side against wall
Men heeft proefondervindeiijk vastgesteid dat de

iagetonenweergave van een luidsprekerbox sterk
afhankelijk is van de plaats waar de box in een
ruimte wordt opgesteld.

Alie mogelijke posities die een luidsprekerbox in
een driedimensionele ruimte kan innemen kunnen
teruggebracht worden tot drie basisopstellingen of
kombinaties daarvan (zie Fig. 3).

a. Luidsprekerbox staat op de grond

b. Achterzijde iuidsorekerbox staat tegen een wand

C. Zijkant iuidsprekerbox staat tegen een wand

ll

ig. 3

Het is duideliik dat een luidsprekerbox die in een

" hoek opgesteld staat, de kombinatie van de drie

De invloed van de drie basisopstellingen op de
akoestische frekwentieweergave is weergegeven
in Fig. 4.

551 so 753 200 '- 4mm
Fig. 4

a. LuidSprekerbox op grond

Dit veroorzaakt een toename van het akoestisoh
vermogen met 5 dB in de buurt van 200 Hz.

b. Achterzijde LS box tegen wand

Dit veroorzaakt een, toename van het akoestisch
vermOgen met 5 dB in de buurt van 60 Hz.

c. Zijkant luidsprekerbox tegen wand "

Dit veroorzaakt een toename van het akoestisch
vermogen met 3 dB tussen 55 an 160 Hz.

Deze drie versohijnselen kan men bij de
22RH545 elk afzonderlijk neutraliseren. Men heeft

nl. drie lagetonenkorrektiefiiters ingebouwd,
waarvan de karakteristiek tegengesteld is aan de
karakteristiek volgens Fig. 4 (zie Fig. 5).
