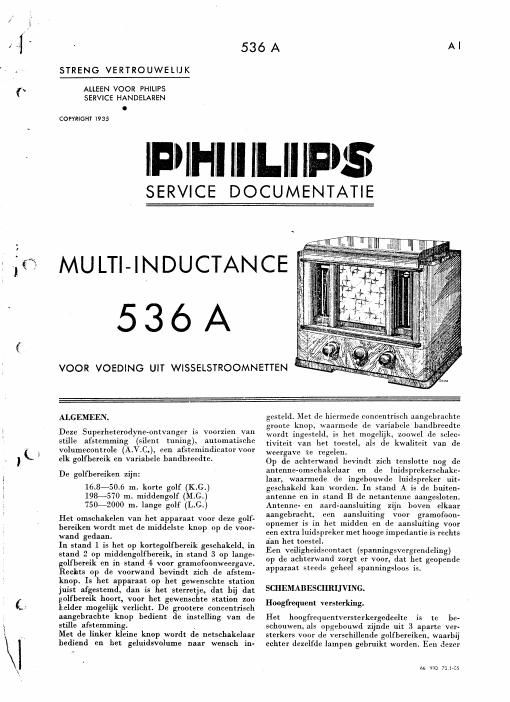

Page 1

...

536A AI

STRENG VERTROUWELIJK

ALLEEN VOOR PHILIPS
SERVICE HANDELAREN
O

COPYRIGHT I935

l 1 j I r l 1
M {I ll MI I; 3" a,

SERVICE DOCUMENTATIE

MULTI-INDUCTAN CE

536A

VOOR VOEDING UIT WISSELSTROOMNETTEN

ALGEMEEN.

Deze Superheterodyne-ontvanger i5 voorzien van
stifle afstemming (silent tuning), automatische
volumecontrole (A.V.C.), een afstemindicatnr voor
elk golfbereik en variabele bandbreedte.

De golfbereiken zijn:

16.8-50.6 m. korte golf (KHG)
193-570 In. middengolf (M.G.)
750~2000 m. lange golf (L.C.)

Het omschakelen van het apparaat voor deze golf-
bereiken Wordt met de middelste [map 01) de voor.
wand gedaan.

In stand 1 is het op kortegolfbereik geschakeld, in
stand 2 op middengolfbereik, in stand 3 up lange-
golf'bereik en in stand 4 voor gramofoonweergave.
Rechts op de voorwand bevindt zich de afstem-
knop. Is het apparaat op het gewenschte station
juist afgestemd, dan is het sterretje, dat bij dat
golfbereik hoort, voor het gewenschte station zoo
helder mogelijk verlicht. De grootere concentrisch
aangebrachte knop bedient de installing van de
stifle afstemming. ,

Met de linker kleine knop wordt de netschakelaar
bediend en het geluidsvolume naar wensch in-

gesteld. Met (1e hiermede concentrisch aangebrachte
groote knop, waarmcde de variabele bandbreedte
wordt ingesteld, is her mogelljk, zoowel de selec-
tiviteit van het toestel, als de kwaliteit van de
weergave ic regelen.

0p de achterwand bevindt zich tenslotte neg de
antenna-omschakelaar en de luidsprekcrschakw
laar, waarmede de ingebouwde luidspteker nit-
geschakcld kan worden. In stand A is de buiten-
antenne en in stand B de netnntennc aangesloten.
Antenne- en aard-aansluiting zijn boven elkaar
aangebracht. een aansluiting voor gramofoon-
opnemer is in het midden en de aansluiting voor
een extra luidspreker met hooge impedantie is rechts
a'an het toestcl.

Een vefligheidscontact (spanningsvergrendeling)
op de achterwand zorgt er voor, dat het geopende
apparaat steeds geheel spanningsloos is.

SCHEMABESCHRUVWG.
Hoogfrequent verslerking.

Het hoogfrcquentversterkergedeelte is tc be-
schouwen, als opgebouwd zijnde nit 3 apartc ver-
sterkers voor de verschillende golfbereiken. waarbij
echter dezelfde lampen gebruikt warden. Een dezer

66 930 70.1-C5
