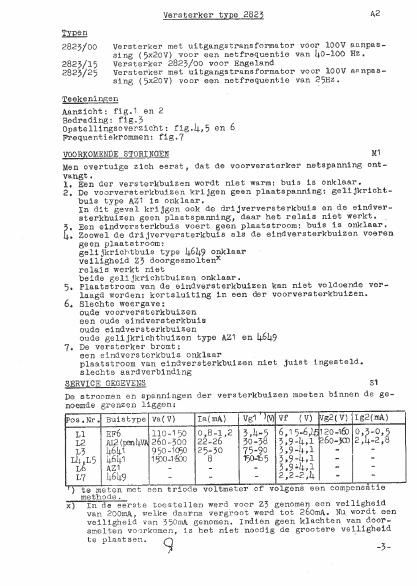

Page 1

Versterker txge 282: A2

Tigen

2823/00 Versterker met uitgangstransformator voor 100V aanpas-
sing (5x2ov) voor een netfrequentie van hO-lOO H2.

2823/15 Versterker 2823/00 voor Engeland

2825/25 Versterker met uitgangstransformator voor 100V aanas-
sing (SXZOV) voor een netfrequentie van 25Hz.

Teekeningen

Aanzicht: fig.1 en 2

Bedrading: fig.5
Opstellingsoverzicht: fig.h,5 en 6
Frequentiekrommen: fig.7

VOORKOMENDE STORINGEN M1
Men overtuige zich eerst, dat de voorversterker netspanning ont-
vangt.

1. Een der versterkbuizen wordt niet warm: buis is onklaar.
2. De voorversterkbuizen krijgen seen pleatSpanning: gelijkricht-
buia type AZ1 is onklaar.
In dit geval krijgcn ook de drijverversterkbuia en de eindver-
sterkhuizen seen plaatspanning} daar het relais niet werkt.
a. Een eindversterkbuis voert seen plaatstroom: buis is onklaar.
. Zoowel de drijverversterkbuia als de eindversterkbuizen voeren
geen plaatatroom:
gelijkrichtbuis type h6h9 onklaar
veiligheid Z} doorgesmoltenx
relais werkt niet
beide gelijkrichtbuizen onklaar.
5. Plaatstroom van de eindversterkbuizen kan niet voldoende ver-
laagd warden: kortsluiting in een der voorversterkbuizen.
6. Slechte weergave:
nude voorveraterkbuizen
een oudeeindversterkbuis
oude eindversterkbuizen
oude genjkrichtbuizen type A21 en new
7. De versterker bromt:
een eindversterkbuis onklaar
plaatstroom van eindversterkbuizen niet juist ingesteld.
slechte aardverbinding

SERVICE GEGEVENS 51

De stroomen en spanningen der varsterkbuizen moeten binnen de ge-
noemde grenzen liggen:

h>os.Nr. Buistype Va(V) mum vg1'>m vf (v) VgE(v) 152mm

L1 EF6 110-150 o,8_1,2 3.1+-5 6.15.6)5120460 oft-05
L2 gimeAaéo-aoo 22-26 30-58 53%; 260-500 2 -2,8

L5 950-1050 2 :50 75-90 5.9-u,1

Lu L5 Wm 15004-600 58 150-165 5.94m - -
Lé A21 - - - 3.9m; - -
L7 1:619 - - - 2,2-2,u - -

') te meten met een triode voltmeter of volgens een compeneétie
methode.

x) In de eerste tocstellen werd voor 25 genomen een veiligheid
van EOOmA, welke daarna vergroot ward tot 260mA. Nu wordt een
veiligheid van 550mg genomen. Indien geen klachten van door-
smelten voorkomen, is het niet noodig de grootere veiligheid

be plaatsen. (9
-5-
