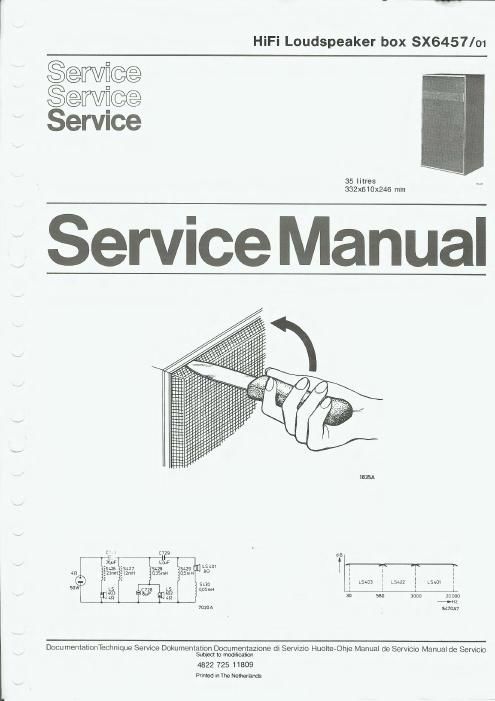

HiFi Loudspeaker box SX6457/o1

$ew§cee
Serwee
SerVIce

35 |itres
332x610x246 mm

Service Manual

1835A

I
¢
\
w

w
\

Lsma l LSLDZ
,

30 550 300K) 20 [mo
fiHz
7020A 3470M

Docu mentationTechnique Service Dokumentafion Documentazione di Servizio Huolte-Ohje Manual de Servicio Manual de Servicio
Subject to modificalion

4822 725 11809
Printed In The Netherlands

Page 2

DE PASSI EVE STRALER

Zoais bekend is een Hi-Fi keten de luidspreker
nog vaak de zwakste schakel. Om deze reden zijn
er voortdurend intensieve onderzoekingen om de
kwaliteit van Iuidsprekerboxen te verbeferen (denk
bijv. aan MFB).

Een andere manier om het frequentiegebied aan de
lage kant te verbeferen is net ioevoegen van een
passieve sfraler.

De passieve straler meet men zien als een passieve
tweede woofer. Het is een woofer zonder magneei
en zonder spoel. Het gewicht, de stijfheid en de
opperviakte van de conus van de passieve straier
zijn dusdanig gekozen dat de mechanische
resonantie frequenfie iets lager Iigt dan de
resonaniie frequenfie van de akfieve woofer.

Dit heeft tot gevoig dat in net gebied van de Iage
fonen waar de geluidsdruk van de aktieve woofer
afneemf, de passieve straler, door een kleine uitslag
van de woofer, zelf een grofere uifslag krijgt,
waardoor net frequentie gebied verder rechf door-
Ioopt. De fase van de uitslag van beide woofers
zijn frequentie afhankelijk, zodat nietzonder meer
de geluidsdrukken van beide woofers opgeteld
kunnen worden.

Hoe de samenhang wat beireff geiuidsdruk en fase
van beide woofers is, wordf hierna aan de hand
van enkele mechanische voorbeelden beschreven.

We kunnen de aktieve woofer voorsfellen door een
verend opgehangen conus welke d.m.v. sinus vormige
kracht bewogen wordt (Fig. 1)

W.
H
Fig I
7021A

Afhankelijk van de soepelheid van de veer en het
gewiohf van de conus krijgen we een bepaalde
geluidskromme. ls de veer vrij stug, dan zal

de kromme in net lage tonen gebied verder door-
lopen dan bij een soepele veer.

In Fig. 2 is de geluidsdrukkromme gegeven van alieen

de woofer in een box.

._._ WOOFER

ref. 0:52 dB

I0 20 50
H92

00 200 C/S

7024A

De passieve straler wordt door de luchtdrukverplaaf-
sing in de box, welke onfstaat d.m.v. de akfieve
woofer, in beweging gebrachf. De koppeling fussen
de aktieve woofer en de passieve straier, d.m.v.

de lucnt, kunnen we ook voorstellen als een veer
tussen beide woofers (Fig. 8).

W PR

Fig.3
7022A

0854054

In Fig. 3 is te zien dat de passieve straler de Iuchf-
drukverplaatsing van de akiieve woofer zal beinvioeden
Wanneer het gewicht van de passieve straler groot

is zaI de aktieve woofer maar een kieine uitslag
hebben. Het gewicht van de passieve straler wordt
door de aktieve woofer als het zwaarst gezien

wanneer de passieve straler in resonantie is. In

Fig. 4 is de aangepasfe geluidsdrukkromme van de
akiieve woofer welke samen met de passieve straler

in een box zitten gegeven.

30 »~--WOOFER

.PASSIVE RADIATOR
20

ref, 0 dE:50dB

i
100 200 (3/5

IO 20 so
Fig, 4

7025A

In Fig. 4 is ook de geluidsdrukkromme van de
passieve straler weergegeven.

De tofale geluidsdruk van de box is de som van
beide krommes. We mogen deze echfer niet zonder
meer opfelien daar ze een fase verschii hebben.
Hef fase verschil is als volgt in Fig. 5 te zien.

Als we de akfieve woofer Iangzaam naar binnen
bewegen dan zal de passieve straler naar buifen
gaan. Dit geeff dus een fase verschil van 180.

Bij het sneller bewegen van de woofer gaat de druk-
opbouw in de box en de traagheid van de passieve
straler tijd kosten. Hierdoor zal bi] het oplopen van
de frequenfie een veranderlijke fase onfstaan.

Deze fase loopt van 180" naar 0". Vanwege de
fraagheid van de passieve straler zal deze op een
gegeven moment de woofer niet meer kunnen volgen
en staaf dan stii. Dit punt ligi bij ongeveer 100 Hz.
In Fig. 6 is de fase kromme van de beide woofers
gegeven.

e
I50 5
o
135
o
90
45°
0
D
ID 20 so I00 (:15
Flg.5
7026A
