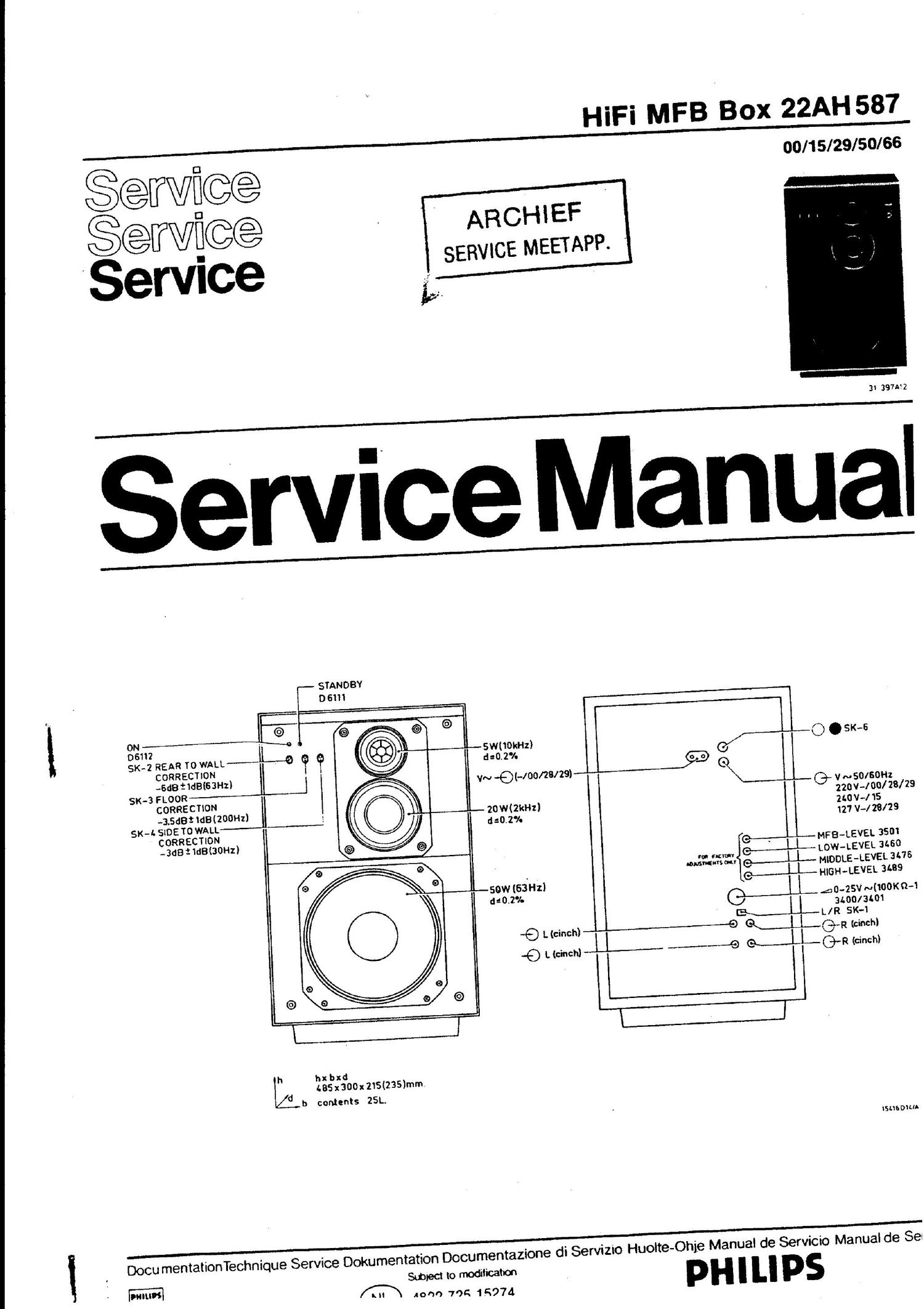

Philips 22 ha 587 service manual

Page 2

WERKING VAN HET ACTIEVE SCHEIDINGSFILTER

Het scheidingsfilter splitst het complete signaal in laag
(L). midden (M) en hoog (H) op de volgende manier.

Het laag (L) wordt gevormd door optelling van twee
signalen.

Deze signalen ziin M+L+H, en --M--H, opgeteld geven
deze beide signalen

M+L+H

-M --H
+L

+L staat dan op de basis van versterkertrap 6406;

M+L+H komt via C2420 en R3448 op dit punt.

-M--H komt via C2433 en R3463 op dit punt.

Hoe -M-H ontstaat wordt verderop behandeld in deze

beschrijving.

Met C2422 en R3450 wordt een stap in de frequentie-

karakteristiek verkregen op de collector van TS6406,

waardoor

a. na MFB-tegenko'ppeling (a: 10 dB) de karakteristiek
recht blijft;

b. extra Iaag opgehaald wordt waar de box acoustisch
af zou vallen.

Het -L signaal gaat via R3454 en 02424 naar de basis

van T8640? waar het L signaal geinverteerd wordt in

+L.

Het hoog (H) wordt als volgt gevormd.

Het L+M+H signaal komt tot aan het laagafvalfilter

(12 dBi/oct.), gevormd door c2436, c2437, R3480,
R3481 en T86412-

Op de basis van emittervolger T86412 staat dan +M+H.
Achter deze emittervolger wordt het signaal +M+H
gesplitst om het hoog +H en het midden +M te vormen.
Via het hoogdoorlaatfilter (12 dB/oct.) C2438. C2439,
R3485, R3486 en T86413 wordt alleen het hoog +H
doorgelaten. Op emitter van 6413 staat dus +H en wordt
aan de hoog-versterker toegevoerd.

Het midden (+M) wordt als volgt gevormd.

Het signaal afkomstig van emittervolger T36412 (+M+H)
wordt toegevoerd aan versterker T86409. Deze versterkt
-1 maal.

Op de collector van TS6409 staat het geinverteerde signaal
--M-H. Door optelling van dit signaal met het signaal
afkomstig van emittervolger T86413. +H, krijgen we op
de basis van emittervolger T86410

-M--H
+H
~-M

Op de collector staat dan het geinverteerde signaal +M
dat aan de M-versterker toegevoerd wordt.

De RC-combinatie R3472. C2430 is nodig om een
rechte acoustische karakteristiek te krijgen.

CS 63 257

BEVEILIGINGEN

DC-beveil iging

Deze wordt gevormd door de transistoren T56234 en
T86235. Als de spanning V1, V2 of V3 meer dan +2.5 V
DC wordt gedurende > 2 sec zal TS6234 opengestuurd
worden en wordt de basis van T86231 naar massa
geschakeld waardoor het relais afvalt.

Bij negatieve Dcsspanning < -2.5 V wordt T86235

Opengestuurd.

Controle DC-beveiliging

Het relais dient af te vallen bij toevoering van een
spanning > 2,5 V --..-.- respectievelijk < -2,5 V -.-.-.-- via
18 kQ parallel over condensator 2233.

Overbel astingsbeveiligi ng

In normale toestand is transistor 6404 20 ingesteld dat
deze open is en T86403 dicht. Het signaal, komende
vanuit het correctiefilter, komt hier op de emitter van
6404 en via de collector wordt het signaal aangeboden
aan het scheidingsfilter.

' lndien het signaal op een luidspreker te groot wordt,

wordt de basis van 6404 negatiever gestuurd. Het sinus-
vormige signaal wordt namelijk via diode 6429 negatief
gelijkgericht. Na hoeveel tijd het circuit wordt inge-
schakeld is bepaald door de RC-combinatie R3438-3432-
C2417 (voor de tweeter).

Als het gelijkgerichte signaal de drempel overschrijdt
waardoor D6426 gaat geleiden, wordt de basis van
T86404 negatiever gestuurd, afhankelijk van de grootte
van het signaal. De emitter van TS6404 gaat hierdoor
eveneens negatiever worden zodat T86403 in geleiding
gebracht wordt. Naarmate T86403 meer geleidt, zal de
versterking van het signaal op de collector van T56404
afnemen en op de collector TS6403 toenemen.

De RC-combinatie tussen de twee collectors zorgt ervoor
dat het signaal met de laagste frequentie het meest
verzwakt wordt.

Deze worden verzwakt omdat normaal in een MFB-box
de lage tonen opgehaald worden en deze het eerst voor
overbelasting van de woofer zorgen.

Controle overbelastingsbeveiliging

- Vervang de luidspreker door een belastingsweerstand
van gelijke impedantie.

- Schakel het piaatscorrectiefilter uit.

«- Gevoeligheidsregelaar 3400 rechtsom.

- Signaal toevoeren via laagohmige generator
(Ri < 100 .Q) op de ingangsbus.

-- Beveiliging tweeter: Bij een ingangssignaal van 10 kHz/
1.5 V meet na t = 2 sec het- uitgangsvermogen P max
~<.. 5 W bedragen.

-- Beveiliging squawker: Bij een ingangssignaal van
2 kHz/1.5 V moet na t = 10 sec het uitgangsvermogen
P max Q 20 W bedragen.

-- Beveiliging woofer: Bij een ingangssignaal van
100 Hz/1.5 V moet na t = 20 sec het uitgangsvermogen
P max. < 60 W bedragen.
