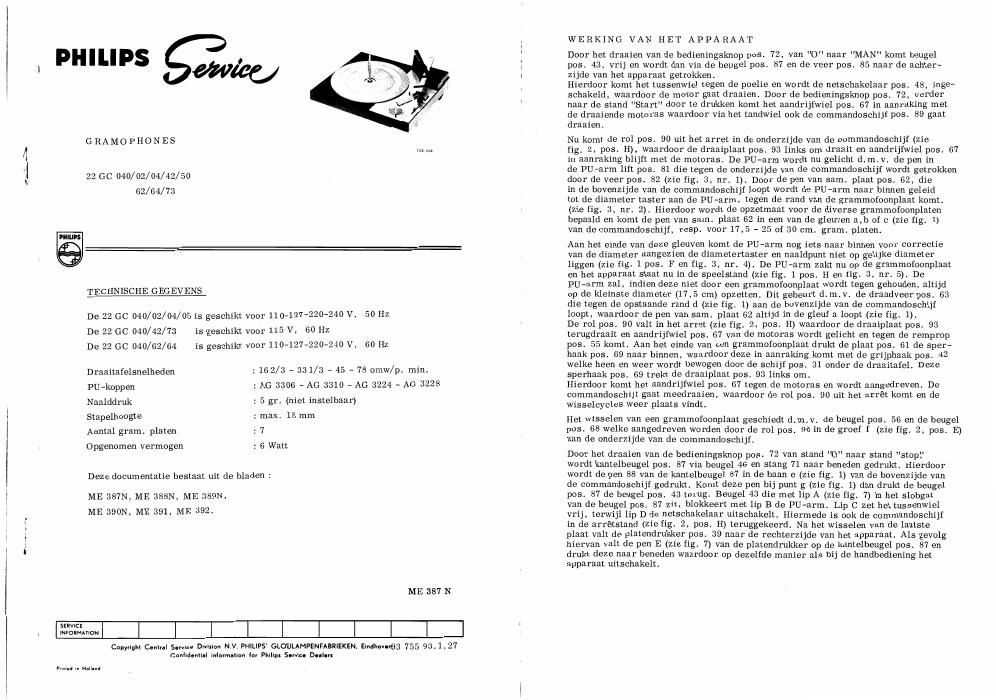

Page 1

emu -..:-.

, PHILIPS grime

GRAMOPHONES

vol ms

22 G0 040/ 02/ 04/42/ 50
62/ 64/ 73

TECHNISCHE GEGEVENS

De 22 GO 040/02/04/05 is gesohikt voor 110-127-220-240 V, 50 Hz
De 22 GO 040/42/73 is geschikt voor 115 V, 60 Hz
De 22 CC 0410/62/64 is geschikt voor 110-127-220-240 V, 60 HZ

Draaitafelsnelheden 2 16 2/3 - 33 1/3 - 45 - 78 omw/p. min.
PU-koppen : AG 3306 - AG 3310 - AG 3224 - AG 3228
Naalddruk : 5 gr. (niet instelbaar)

Stapelhoogte : max. 18 mm

Aantal gram. platen : 7

Opgenomen vermogen : 6 Watt

Deze documentatie bestaat uit de bladen 2

ME 387N, ME 388N, ME 389N,
ME 390N, ME 391, ME 392.

ME 387 N

SERVICE

, mronmnou

COpyrlgM Central Service Dlvlslon N.V. PHILIPS' GLOEILAMPENFABRIEKEN, Elndhov0n93 755 93,1, 27
Confldentlal information for Phlllps Sorvlcc D'llorx

Pvmked In Holl-nd

WERKING VAN HET APPARAAT

Door het draaien van de bedieningsknop pos. 72, van "0" naar "MAN" komt beugel
pos. 43, vrij en wordt dan via de beugel pos. 87 en de veer pos. 85 naar de anhter-
zijde van het apparaat getrokken.

Hierdoor komt het tussenwiel tegen de poelie en wordt de netschakelaar pos. 48, inge-
schakeld, waardbor de motor gaat draaien. Door de bedieningsknop pos. 7 2, verder
naar de stand "Start" door te drukken komt het aandrijfwiel pos. 67 in aanraking met
de draaiende motoras waardoor via het tandwiel ook de commandoschijf pos. 89 gaat
draaien.

Nu komt de rol pos. 90 uit het arret in de onderzijde van de commandoschijf (zie

fig. 2, pos. H), waardoor de draaiplaat pos. 93 links om draait en aandrijfwiel pos. 67
in aanraking blijft met de motoras. De PU-arm wordt nu gelicht d.m.v. de pen in

de PU.-arm lift pos. 81 die tegen de onderzijde van de commandoschijf wordt getrokken
door de veer pos. 82 (zie fig. 3, nr. 1). Door de pen van sam. plaat pos. 62, die

in de bovenzijde van de commandoschijf loopt wordt de PU -arm naar binnen geleid

tot de diameter taster aan de PU-arm, tegen de rand van de grammofoonplaat komt.
(zie fig. 3, nr. 2). Hierdoor wordt de opzetmaat voor de diverse grammofoonplaten
bepaald en komt de pen van sam. plaat 62 in een van de gleuven a,b of c (zie fig. 1)
van de commandoschijf, resp. voor 17,5 - 25 of 30 cm. gram. platen.

Aan het einde van deze gleuven komt de PU-arm nog iets naar binnen voor correctie
van de diameter aangezien de diametertaster en naaldpunt niet op gelijke diameter
liggen (zie fig. 1 pos. F en fig. 3, nr. 4). De PU-arm zakt nu 0p de grammofoonplaat
en het apparaat staat nu in de speelstand (zie fig. 1 pos. H en fig. 3, nr. 5). De
PU-arm zal. indien deze niet door een grammofoonplaat wordt tegen gehouden, altijd
op de kleinste diameter (17, 5 cm) opzetten. Dit gebeurt d. m. v. de draadveer pos. 63
die tegen de opstaande rand d (zie fig. 1) aan de bovenzijde van de commandoschijf
loopt, waardoor de pen van sam. plaat 62 altijd in de gleuf a loopt (zie fig. 1).

De rol pos. 90 valt in het arret (zie fig. 2, pos. H) waardoor de draaiplaat pos. 93
terugdraait en aandrijfwiel pos. 67 van de motoras wordt gelicht en tegen de remprop
pos. 55 komt. Aan het einde van een grammofoonplaat drukt de plaat pos. 61 de sper-
haak pos. 69 naar binnen, waardoor deze in aanraking komt met de grijphaak pos. 42
welke heen en weer wordt bewogen door de schijf pos. 31 onder de draaitafel. Deze
sperhaak pos. 69 trekt de draaiplaat pos. 93 links om.

Hierdoor komt het aandrijfwiel pos. 67 tegen de motoras en wordt aangedreven. De
commandoschijf gaat meedraaien, waardoor de rol pos. 90 uit het arret komt en de
wisselcycles weer plaats vindt.

Het wisselen van een grammofoonplaat geschiedt d. m.v. de beugel pos. 56 en de beugel
pos. 68 welke aangedreven worden door de rol pos. 90 in de groef f (zie fig. 2, pos. E)
aan de onderzijde van de commandoschijf.

Door het draaien van de bedieningsknop pos. 72 van stand "0" naar stand "stop',v
wordt kantelbeugel pos. 87 via beugel 46 en stang 71 naar beneden gedrukt. flierdoor
wordt de pen 88 van de kantelbeugel 87 in de baan e (zie fig. 1) van de bovenzijde van
de commandoschijf gedrukt. Komt deze pen bij punt g (zie fig. 1) dan drukt de beugel
pos. 87 de beugel pos. 43 terug. Beugel 43 die met lip A (zie fig. 7) in het slobgat
van de beugel pos. 87 zit, blokkeert met lip B de PU-arm. Lip C zet het tussenwiel
vrij, terwijl lip D de netschakelaar uitschakelt. Hiermede is ook de commandoschijf
in de arretstand (zie fig. 2, pos. H) teruggekeerd. Na het wisselen van de laatste
plaat valt de platendrukker pos. 39 naar de rechterzijde van het apparaat. Als gevolg
hiervan valt de pen E (zie fig. 7) van de platendrukker op de kantelbeugel pos. 87 en
drukt deze naar beneden waardoor op dezelfde manier als bij de handbediening het
apparaat uitschakelt.

Page 2

REPARATIE EN CONTROLE AAN HET APPARAAT

Demontage draaitafel pos. 30 en sierplaat 73

Verwijder de klemring pos. 29 en neem de draaitafel af. Schuif een paperclip over
de draaitafelas om het uitvallen van de kogels uit de kogelkooi te beletten. Verwijder
de schroef naast de PU -armsteun en neem de sierkop af. Haak de draadveer pos.

76 10s en plaats de bedieningsknop pos. 72 terug op het apparaat.

Demontage toren pos. 77 en PU -arm

Verwijder de schroeven pos. 1 en pos. 2 aan de onderzijde van het apparaat. Trek

het soldeersteuntje van het PU-snoer uit de gleuven en verwijder het PU -snoer uit de
uitsparingen van plaat pos. 84 onder de toren pos. 77. Hierdoor ontstaat er meer
ruimte in het snoer om de PU-arm te verwijderen. Steek een kleine schroevendraaier
in de ophangbeugel van de PU -arm en druk deze tegen de veerkracht in naar de voor-
zijde van het apparaat (Zie fig. 4). De PU-arm kan nu naar boven Worden afgelicht.

Nu kan ook de toren pos. 77 verwijderd worden, waardoor het apparaat voor de meeste
reparaties en controle te bereiken is en het apparaat nog volledig werkt.

Demontage commando eenheid

Verwijder de bevestigingsschroef, klemring pos. 10, beugei pos. 43 en veer van
tussenwielbeugel pos. 64. Trek de sperhaak pos. 69 iets naar boven en trek de com-
mando eenheid uit het apparaat.

Demontage aandrijfwiel 20s. 67

Verwijder de klemring pos. 10 van het aandrijfwiel. Trek de motormontageplaat iets
naar de voorzijde van het apparaat, waardoor het aandrijfwiel vrijkomt van de motor-
poelie en het aandrijfwiel pos. 67 van de as genomen kan Worden.

Montage aandrijfwiel
Plaats aandrijfwiel op as en Zet klemring pos. 10 vast.

Montage commando eenheid

Trek sperhaak pos. G9 iets omhoog en plaats commando eenheid op de as van draai-
plaat pos. 93. Schuif de beugel pos. 56 naar de draaitafelas, waardoor de rol pos. 90
in de commando schijf valt. Let op, dat de kantelbeugel pos. 87 achter de beugel
pos. 46, valt. Breng de veer pos. 64 en de bevestigingsschroef weer aan. Plaats de
beugel pos. 43 weer in het slobgat van beugel pos. 87. Breng klemring pos. 8 aan op
as van sperhaak pos. 69.

Montage toren pos. 77 en PU-arm

Plaats de toren pos. 77 op het apparaat en monteer de schroeven pos. 1 en pos. 2
aan de onderzijde van het apparaat. Breng het PU~snoer aan in de uitsparingen van
sam. plaat 84 en plaats het soldeersteuntje in de gleuven. Breng de PU -arm aan op
de as met behulp van een kleine schroevendraaier (Zie fig. 4).

Montage sierplaat pos. 73 en draaitafel

Zet de bedieningsknop pos. 72 weer op de sierplaat en monteer draadveer pos. 76.
Plaats de sierplaat onder de toren en zet deze vast met schroef pos. 3 naast de PU-
armsteun. Controleer of het veertje pos. 41 op de grijphaak pos. 42 vastzit (vast
lakken). Zet de draaitafel op de as en breng de klemring pos. 29 aan.

ME 388 N

INSTELLINGEN VAN HET APPARAAT

De motorophanging moet in vertikale richting 1 mm vrij hangen.

In horizontale richting moet de ruimte tussen motor en montageplaat minstens 1,5 mm
Zijn (zie fig 10).

Instellen met schroeven pos. 37.

Men lette hierbij echter op, dat het tussenwiel in het midden van de poelietrap blijft
lopen en de min. afstand van tussenwiel en onderkant draaitafel 1,5 mm moet Zijn.
De motorpoelie, tussenwiel en draaitafel moeten vetvrij Zijn.

Schoonmaken met alcohol of spiritus.

De motorpoelie, tussenwiel en draaitafel moeten parallel t.o.v. elkaar staan.

De druk van het tussenwiel pos. 53 op de draaitafel pos. 30 en de motorpoelie moet
liggen tussen 35 en 45-gr. Gemeten in de richting van het draaipunt van de tussen-
wielbeugel pos. 65.

Eventueel de veer pos 64 vervangen.

In uitgeschakelde toestand van het apparaat moet de bedieningsbeugel pos. 45 0, 5 mm
vrij liggen in het slobgat van draaiplaat pos. 93 (zie fig. 8).

De naaldhoogte van de PU-kop moet gelijk zijn of 1 mm onder de draaitafelrand
komen, Zie fig. 5.

Instellen met schroef pos 57 met kleine schroevendraaier boven op de PU-arm

(Zie fig. 4).

De opzetmaat van de PU -arm kan geregeld worden met schroef 78 onder de PU -arm
(zie fig. 4).

Bij het draaien van de bedieningsknop pos. 72 naar de positie "start" of "stop" moet
het aandrijfwiel pos. 67 de motoras i 1, 3 mm naar rechts drukken (zie fig. 8).
Instellen met passende schroevendraaier in gat A van de draaiplaat pos. 93 (zie

fig. 8).

In uitgeschakelde stand van het apparaat moet de afstand tussen de draaitafelas pos. 35
en sperhaak pos. 69, 149,5 - 0,5 mm zijn.

Instellen met passende schroevendraaier in gat B van draaiplaat pos. 93 (zie fig. 8).

Opmerking

De bovenstaande twee instellingen zijn in de fabriek ingesteld en zullen in de praktijk
niet verlopen. Bij vervanging door een nieuwe draaiplaat zal het echter wel nodig
zijn deze instellingen te controleren.

De afstand tussen sperhaak pos. 69 en de klemring pos. 8 moet minstens 0,55 mm
bedragen (zie fig. 6)
