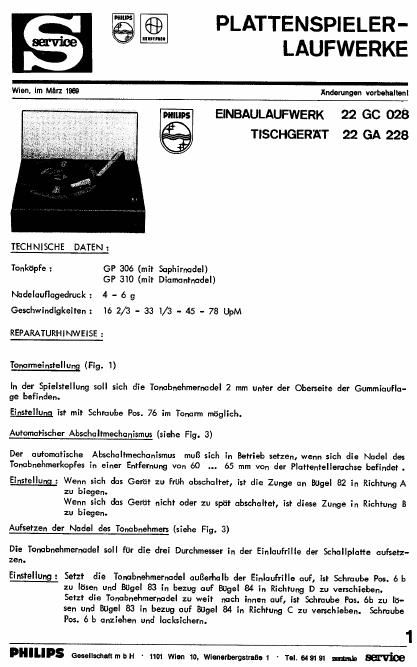

Philips 22 ga 228 service manual

Page 1

é (ED PLATTENSPIELER-
LAUFWERKE

Wien. Im Marz 1969 lnderungen vorbehaltenl

Dumps EINBAULAUFWERK 22 QC 028
% TISCHGERRT 22 GA 228

TECH NISCHE DATEN :

Tonkdpfe : GP 306 (mi! Sophirnadel)
GP 310 (mi! Diamantnadel)

Nudelaufiagedruck : 4 - 6 g
Geschwindigkeifen : 16 2/3 - 33 1/3 - 45 - 78 UpM

REPARATURHINWEISE :

Tommeinsfellung (Fig. 'I)

In der Spielsiellung soll sich die Tonabnehmerncdel 2 mm uni-er der Oberseite der Gummiaufla-
ge befindEn.

Einsfeliung isf miI Schraube Pos. 76 im Tonan'n mfiglich.
Automafischer Abscholfmechanismus (siehe Fig. 3)

Der automatische Abschulfmechunismus muB sich in Befrieb sefzen, wenn sich die Node! des
Tonabnehmerkopfes in einer Entfernung Wm 60 65 mm von der Planenfelierachse befindet .

Einstellum: Wenn sich dos Gerbf zu frUh obschalter, is? die Zunge an BUgeI 82 in Richtung A
zu biegen.
Wenn sich dos Gertit nicht Oder zu spat abschalfef, is} diese Zunge in Richtung B
zu biegen.

Aufsefzen der Nadel des Tombnehmers (siehe Fig. 3)

Die Tombnehmernadel so for die drei Durchmesser in der Einlaufrille der Schallplafle aufsefz~
zen.

Einsteilung: Sefzf die Tombnehmernadel auBerhalb der Einlaufrille auf, isf Schraube Pos. 6 b
zu lfisen und BUgel 83 in bezug auf BUgel 84 in Richfung D zu verschieben.
Sefzf die Tombnehmerncdel zu weir nach innen auF, ist Schmube Pos. 6b zu l6-
sen und Bagel 83 in bezug uuf BUgeI 84 in Richfung C zu verschieben. Schmube
Pos. 6 b unziehen and lacksichern.
1
