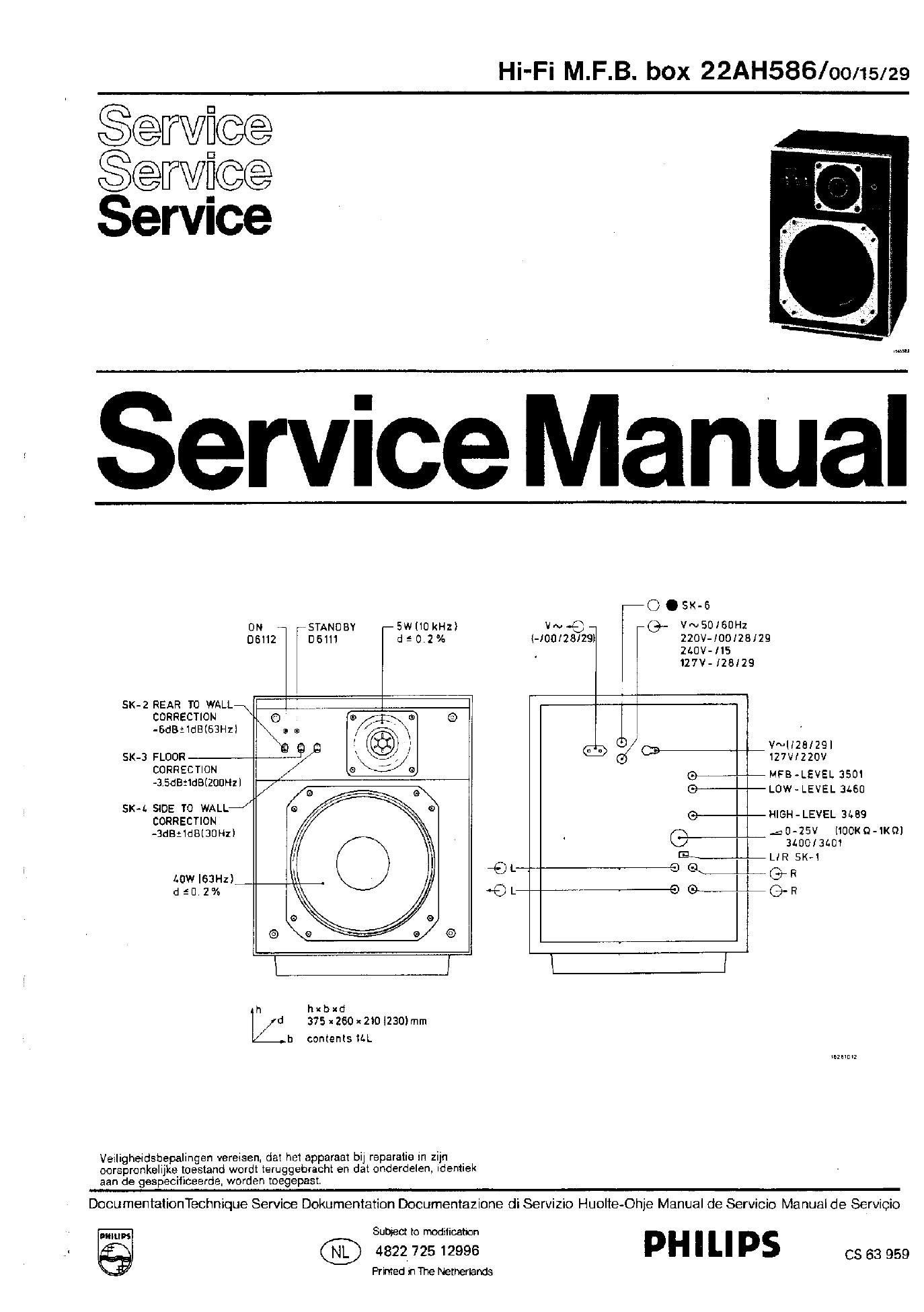

Philips 22 ah 586 service manual

Page 2

Servicewenken

1.

2.

Alle uitkastschroeven zijn met een witte cirkel op de
achterwand gemerkt.

lndien de steker uit connector A23 is, staat er geen
voedingsspanning +1 a meer op het automatisch in- en
uitschakelcircuit. Verbind in'dit geval de connector-
punten A231 met A232 door via een weerstand van
240 Q.

. Na reparatie dienen de pakkingen die van hun plaats

ziin geweest, te worden vervangen door nieuwe.
Na reparatie de box controleren op luchtdichtheid.
Doe een luisterproef bii een frequentie van i 20 Hz.

. Na reparatie de bedrading goed vastzetten Fn

oorspronkeliike toestand (Fig. 1) en controleren op
ritselen, indien mogeljjk.
Controle: (Fig. 2).

Working van het actieve scheidingsfiiter

Het scheidingsfilter splitst het complete signaal in

laag {Ll en hoog (H) op de volgende manier.

Het signaal komt tot aan het Iaagafvalfilter (12 dB/oct)
wat gevormd wordt door C2436, C2437, R3480, R3481
en T56412. Op de basis van emittervolger TS6412 staat
dan +H, welk aan de versterker toegevoerd wordt.

Op de collector van T56409 staat het geinverteerde
signaal -H. Door optelling van dit signaal met het
signaal +L+H ontstaat +L op de basis van T56406.

Het geinverteerde signaal -L op de collector gaat via
R3454 en C2424 naar :19 basis van TSB407, waar het
-L signaal geinverteerd wordt in +L. Het +L signaal
wordt nu aan de laagversterker toegevoerd.

F

Place cor:
p. b. ossy

39k

,z .
@' RI $1009
400 men ' f.

Fig. 2

16352812

(. 7k RIL]

$S3Z2A12
