Philips 21 tx 311 a service manual

Page 1

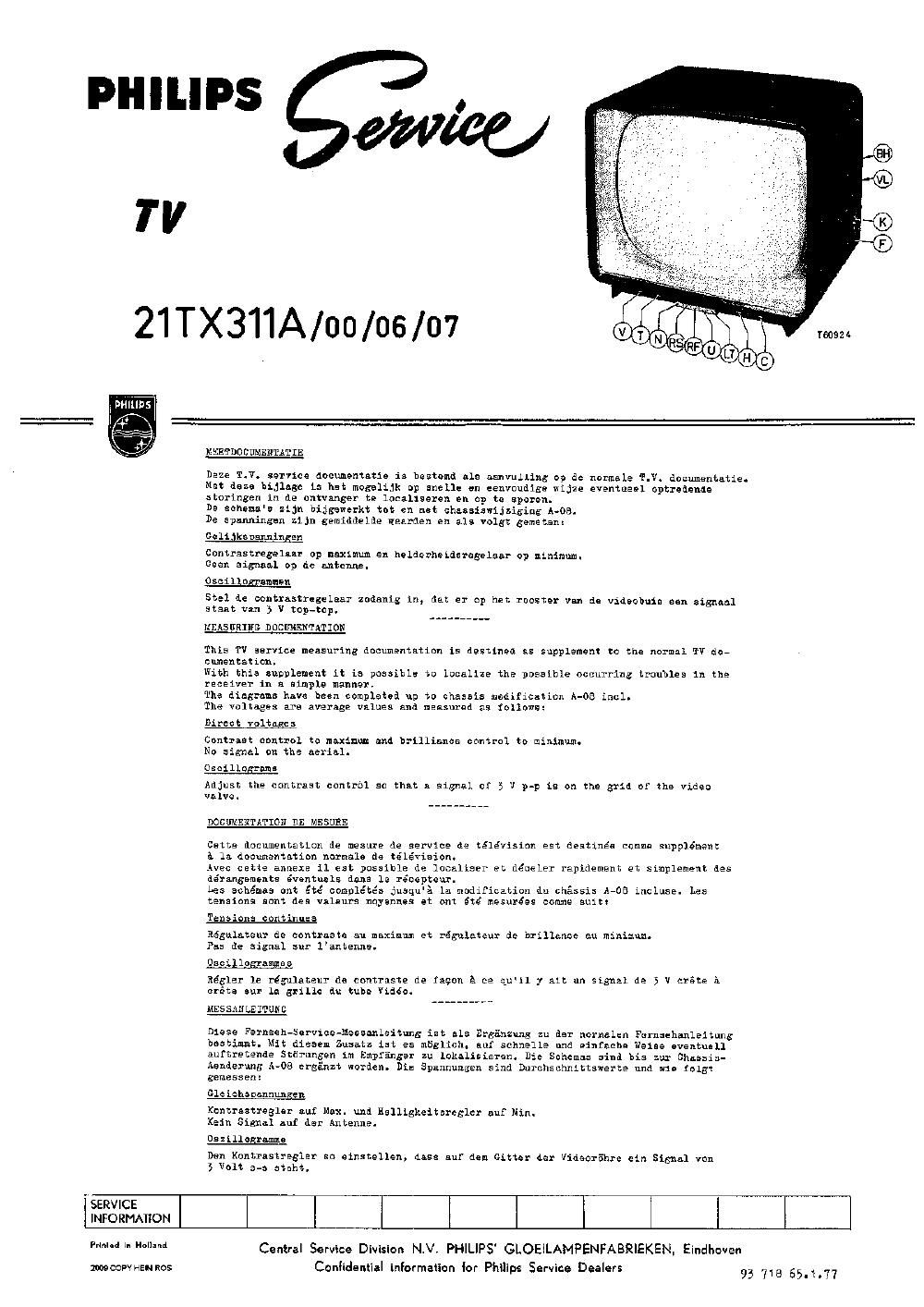

PHILIPS 0

TV

21TX311A/oo/06/o7

i' Miiilps

MEETDOUUMEHTATIE

Daze T.V. service documentatie is bestemd als aanvuiling op de normale T.V. doaumentetie.
Met daze bialage is hot mogelijk op snelle on eenvoudige wijze eventoeel Optredende
storingen in de ontvanger to localiseren en 0p te sporen.

De schema's ziJn bijgewerkt tot en met chessiewijziging $-08.

De spanningen zijn gemiddelde weerden en als volgt gemetan:

Gelijkaoanningen

Contrastregelear op maximum en helderheidsregelaar op minimum.
Geen aignaal op 6e antenna.

Oscilloggamuen

Stel de contrastregelear zodanig in, flat er op het rooster Van de videobuia eon signael
staat van 3 V top-tap.

iEASURING DOCUMENTATEON

This TV service measuring documentation is destined as supplement to the normal TV do-
oumentation.

With this supplement it is possible to localize the possible occurring troubles in the
receiver in a simple manner.

The diagrams have been completed up to chassis modifioation h-Oe incl.

The voltages are average values and measured as follows:

Direct voltages
Contrast control to maximum and brilliance control to minimum.
No signal on the aerial.

Oscilloggams

Adjust the contrast control so that a signal of 5 U p-p is on the grid of the video
valve.

______..___

DOCUMENTATION DE MESURE

Cette documentation de mesure de service de television est destinéa comma supplément

A la documentation normals do television.

Avec cette annexe il est possible de looalieer et déueler rapidement et simplement des
dérangaments éventuels done 19 récepteur.

Les schémas ant été complétés jusqu'i la modification du chassis A-OB incluae. Les
tensions aont dea valeurs moyennes et ont été mesurées comma suit:

Tensions continues

Regulateur de contraste an maximum at régolateur de brillence on minimum.
Pas de signal sur l'antenne.

Osci lo a as

Régler 1e régulateur do contraste de fagon A as qu'il y ait on signal de 5 V crete a
créta sur la grille do tube Video.

MESSAHLEITUNG

Diese Ferneeh-Service-Meesanleitung ist als Erganzung zu dar normelen Fernaehanleitung
bestimmt. Mit dieeem Zusatz ist es mfiglich. auf schnelle uno einfache Weiee evantuell
auttretende Stfirungen 1m Empfangar zu lokalisieren. Die Schemas sind bis zur Chassis-

Aenderung 3-08 ergfinzt worden. Dia Spannungen sind Durohschnittswerte und wie folgt
gemessen:

Gleichsuannungen

Kontrastreglar auf Max. und Helligkeiteregler auf Min.
Kein Signal auf der Antenne.

0321llogramme

Dan Kontrastregler so einstellen, dose auf dem Gitter der Videorfihre ein Signal von
3 Volt 3-3 steht.

" SERVICE
INFORMATION

Primed in Holland

ZOOOCOPY H EN ROS

Central Service Division NV. PHILIPS' GLOEELAM?ENFABRIEKEN. Eindhoven
Canlidential information for Philips Service Dealers 93 718 65.1.7?
