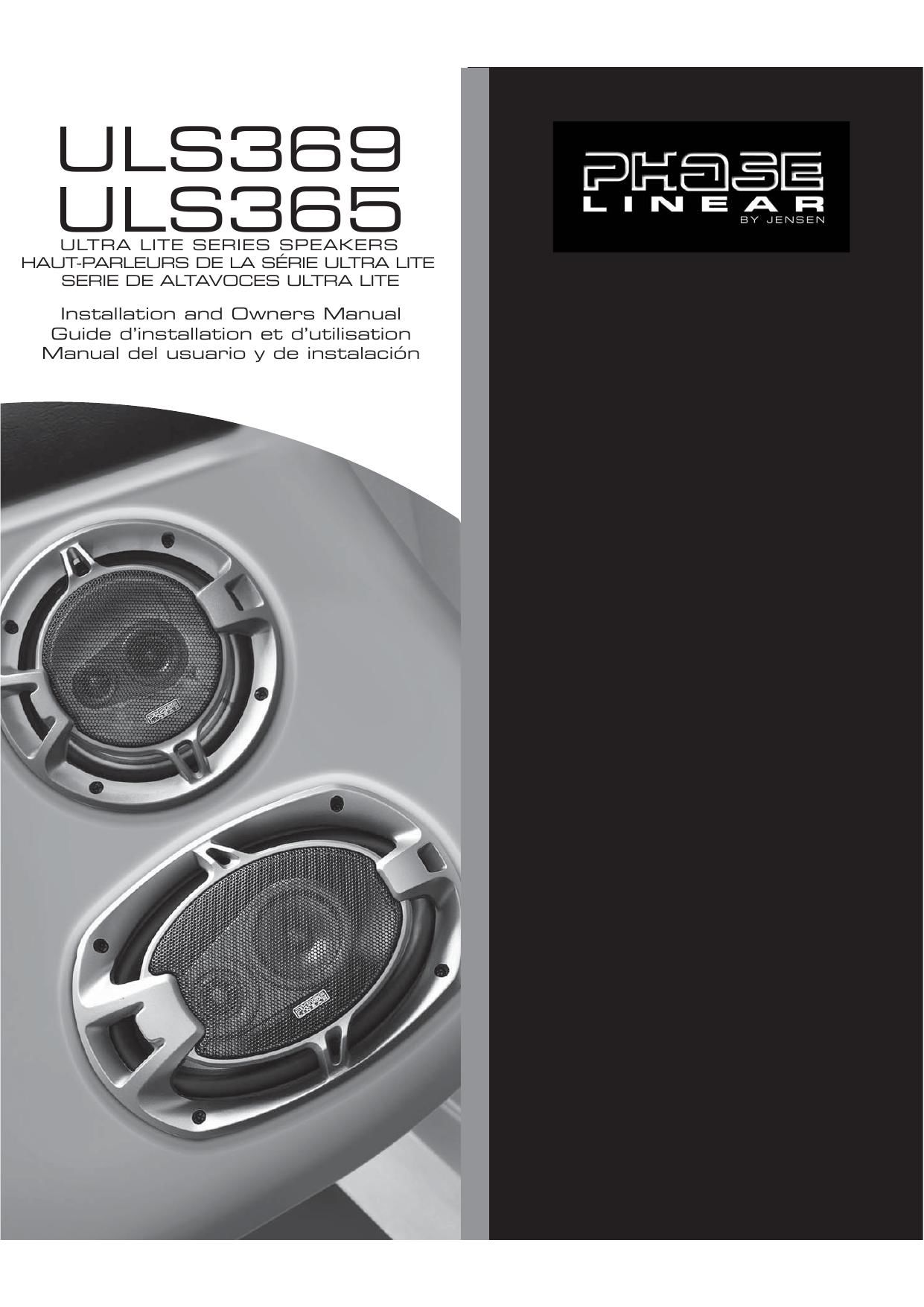

Phase Linear ULS 369 Owners Manual
This is the 10 pages manual for Phase Linear ULS 369 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Phase Linear ULS 369 Owners Manual (Ocr-read)
Page 1
1 INSTALLATION CONSIDERATIONS The following is a list of tools needed for installation: #2 Phillips screwdriver Battery post wrench Hand held drill w/assorted bits Wire strippers Wire crimpers Wire cutters 18 gauge (min.) wire kit (not included) to provide power to the LED's. Since some of these Jensen Full Range Speakers are most often used as direct replacements for stock speakers, some of the following instructions will not apply. For custom installations see your Authorized Jensen Dealer. 1. Determine where the speakers will be mounted. Ensure an area large enough for the speaker to mount evenly. Be sure that the mounting location is deep enough for the speaker to fit; if mount- ing in a door, operate all functions (windows, locks, etc.) through their entire operating range to ensure there is no obstruction. 2. Refer to the cut out template to determine the proper diameter hole to cut for your speaker model. 3. Using the enclosed mounting template, mark the locations for the mounting screws. Drill the holes with a 1/8" bit. 4. Feed the speaker wires through the cutout and connect to the speaker terminals. Be sure to observe proper polarity when connecting the wires. The speaker's positive terminal is indicated with a "+" and the negative terminal is indicated with a "-". INSTALLATION MOUNTING
Page 2
2 CONSIDÉRATIONS RELATIVES À LINSTALLATION Voici une liste doutils dont vous avez besoin pour installer vos hau\ t-parleurs : Tournevis Phillips #2 Clé pour les bornes de fixation à la batterie Perceuse portative avec mèches assorties Pince à dénuder les câbles Pince à sertir les câbles Pince coupe-fils Trousse de câble de calibre 18 AWG (min ) (non incluse) pour alimenter les voyants à DEL INSTALLATION MONTAGE Puisque les haut-parleurs pleine gamme de Jensen servent souvent à re\ mplacer les haut-parleurs dorigine, certaines des instructions ci-incluses n\ e sappliqueront pas à votre situation. Pour les installations sur mesure, consultez votre marchand Jensen autor\ isé. 1. Déterminez lendroit où vous désirez installer les hau\ t-parleurs. Planifiez un endroit suffisamment grand pour monter les haut-parleurs de manière uniforme. Assu\ rez-vous également que lemplacement de montage soit suffisamment profond pour que le\ s haut-parleurs puissent être insérés jusquau fond; si vous les insérez dans une p\ orte, activez toutes les fonctions (fenêtres, verrous, etc.) en les ouvrant et fermant complètement pour vo\ us assurer quil ny a pas dobstruction. 2. Consultez le gabarit de découpage afin de déterminer le bon \ diamètre du trou à découper, selon votre modèle de haut-parleur. 3. À laide du gabarit inclus, marquez les emplacements pour le\ s vis de montage. Percez les trous à laide dune mèche de 1/8e po. 4. Acheminez les câbles pour haut-parleurs à travers louver\ ture ainsi découpée et raccordez-les aux bornes des haut-parleurs. Assurez-vous de respecter le bon sens des polarités lorsque vo\ us raccordez les câbles. La borne positive du haut-parleur est marquée dun +\ et la borne négative, dun -.
