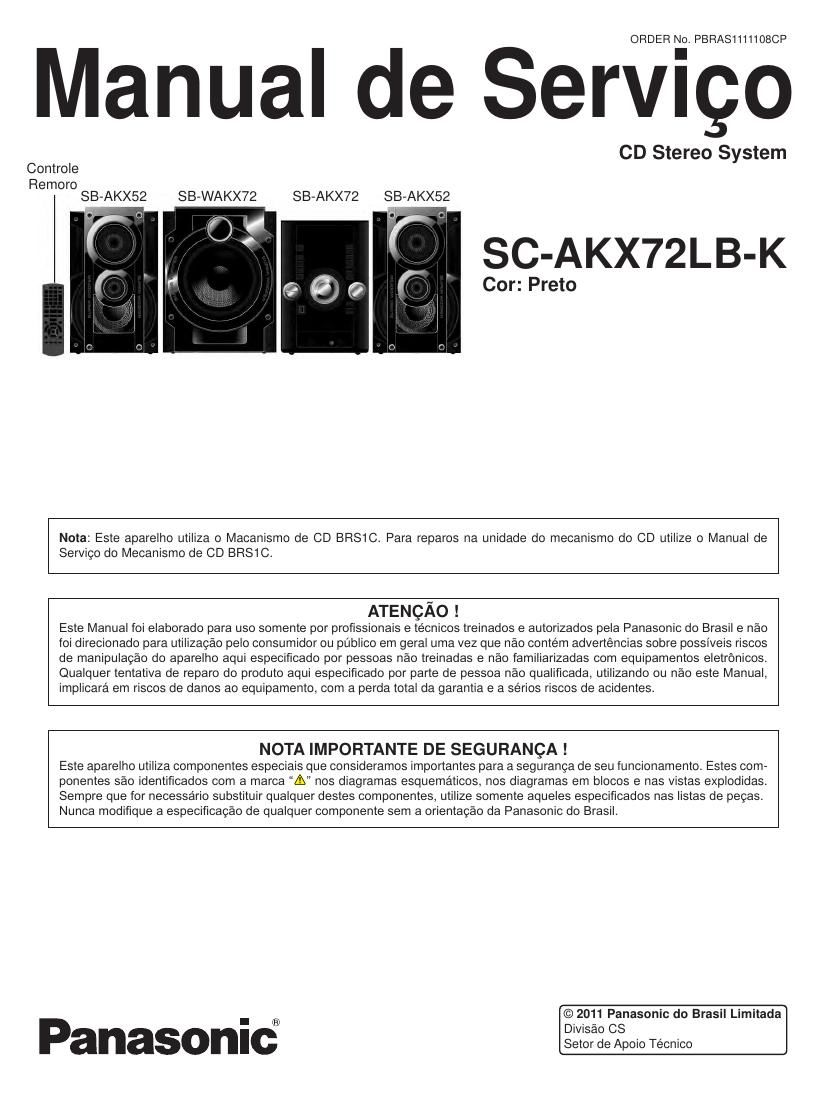

Page 1

ORDER No. PBRAS11111080P

Manual de Servigo

CD Stereo System
Controle

Remoro
SB-AKX52 SB-WAKX72 SB-AKX72 SB»AKX52

| O

Nola: Esle aparelho uliliza o Macanismo de CD BRSlC. Para reparos na unidade do mecanismo do CD utilize 0 Manual de
Servigo do Mecanismo de CD BRSICi

SC-AKX72LB-K

Cor: Preto

ATENCAO !
Este Manual foi elaborado para uso somente por profissionais e técnicos treinados e autorizados pela Panasonic do Brasil e nao
foi direcionado para utilizaoao pelo consumidor ou pUbllCO em geral uma vez que nao conlém adverténcias sobre possiveis riscos
de manipulagao do aparelho aqui espeoificado por pessoas nao treinadas e nao familiarizadas com equipamentos eletronicos
Qualquer tentativa de reparo do produto aqui especificado por parte de pessoa nao qualificada, utilizando ou nao este Manual,
implicara em riscos de danos a0 equipamenlo, com a perda total da garantia e a sérios riscos de acidenles.

NOTA IMPORTANTE DE SEGURANCA !
Este aparelho uliliza componentes especiais que consideramos importantes para a seguranga de seu funcionamenlo, Estes com-
ponentes sao identificados com a marca A nos diagramas esquemalicos, nos diagramas em blocos e nas vistas explodidas
Sempre que for necessario substituir qualquer destes componentes, utilize somente aqueles especificados nas listas de peoas
Nunca modifique a especificaoao de qualquer componente sern a orientagao da Panasonic do Brasil

© 2011 Panasonic do Brasil Limitada
Divisao CS

(F)

I
I anasonlc Selor de Apoio Técnico

Page 2

SC-AKX72LB-K

INDICE
1. PRECAUCOES DE SEGURANCA .3 10. SUBSTITUICAO DA UNIDADE DO TRAVERSE
1.1. DIRETRIZES GERAIS .3 10.1. PROCEDIMENTO DE DESMONTAGEM
1.2. ANTES DO USO ........ .3 10.2. MONTAGEM DA UNIDADE TRAVERSE.
1.3. CUIDADO NA SUBSTITUICAO DE FUSIVEIS .3 10.3. DESMONTAGEM DA PLACA SERVO DO CD
1.4. ANTES DE REPARAR EAJUSTAR .4 11. POSIQAO DE SERVICO ................................
1.5. CIRCUITO DE PROTECAO ....... .4 11.1. VERIFICANDO E REPARANDOA PLACA PRINCIPAL
1.6. COMPONENTES DE SEGURANCA. .4 11.2. VERIFICANDO E REPARANDO A PLACA D-AMP.
2. PROCEDIMENTOS DE PREVENCAO .5 11.3. VERIFICANDO E REPARANDOA PLACA DO PAINE
2.1. PREVENCAO DE DESCARGA ELETROSTATICA (ESD .5 11.4. VERIFICANDO E REPARANDOA PLACAJUPITER...
2.2. PRECAUCOES COM 0 DIODO LASER ............ .6 11.4.1. VERIFICAR E REPARAR O LADO B DA PLACA JUPITER
2.3. DESCRICAO GERAL DA SOLDA SEM CHUMBO PDF .7 11.4.2. VERIFICAR E REPARAR O LADO A DA PLACAJUPITER. 66
2.4. PRECAUCOES COM 0 BLOCO TRAVERSE (LASER). .8 11.5. VERIFICANDO E REPARANDOA PLACA SMPS .............. 67

3. ORIENTACAO DE SERVICO.
3.1. INFORMACAO DE SERVICO
4. ESPECIPICACOES TECNICAS
5. GUIA DE OPERACAO..

5.1. TECLAS E BOTOES DO PAINEL E DO CONTROLE REMOT
5.2. INFORMACAO Do DISCO ............................
6. FUNCAO DE AUTODIAGNOSTICO E AJUSTES.
6.1. COLD START OU AJUSTE PARA OS PADROES DE FABRIC
6.2. TABELAS DO MODO DOCTOR...
6.2.1. TABELA1 DO MODO DOCTOR
6.2.2. MODO DOCTOR - TABELA2 ............................
6.3. FLUXOS DOS TESTES DO MECANISMO BRS1C.
6.4. MODo DE AUTODIAGNOSTICO ......................... .
6.5. TABELA DE CODIGOS DE ERROS DO AUTODIAGNOSTIOO.......20
6.5. PUNCAO DE BLOOUEIO PARA DEMONSTRACAO DE VENDAS..21
6.5.1. ENTRANDO NO MODO DEMONSTRACAO DE VENDAS ........... 21
6.5.2. CANCELAMENTO DO BLOQUEIO DE VENDAS.
7. GUIA DE SOLUCAO DE PROBLEMAS ...................
7.1. GUIA DE SOLUCAO DE PROBLEMAS (F61, F75).
7.2. LOCALIZAcAO DOS COMPONENTES NAS PLACAS
7.3. CI D-AMP - OPERACAO E CONTROLE
8. FERRAMENTAS DE SERVICO ..............
5.1. FERRAMENTAS E EQUIPAMENTOS DE SERVICO
9. INSTRUCOES DE DESMONTAGEM E MONTAGEM
9.1. FLUXOGRAMA DE DESMONTAGEM ..................
9.2. LOCALIZACAO DAS PLACAS NO GABINETE.
9.3. DESMONTAGEM DO GABINETE ...........
9.4. DESMONTAGEM DA PLACA DO TUNER
9.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO.
9.5. DESMONTAGEM DA PLACA JUPITER.
9.7. DESMONTAGEM DA PLACA DO PAINE
9.8. DESMONTAGEM DA PLACA DO SENSOR REMOTO
9.9. DESMONTAGEM DA PLACA USB .............
9.10. DESMONTAGEM DA PLACA MUSIC PORT
9.11. DESMONTAGEM DATAMPA DO CD
9.12. DESMONTAGEM DA PLACA PRINCIPAL
9.13. SUBSTITUICAO DO REGULADOR DE VOLTAGEM (I02010
9.14. DESMONTAGEM DA PLACA D-AMP
9.15. SUBSTITUICAO DO AUDIO DIGITAL AMP IC (IC5000)
9.15. SUBSTITUICAO DO AUDIO DIGITAL AMP IC (Ic5400)
9.17. SUBSTITUICAO DO AUDIO DIGITAL AMP IC (IC5200)
9.18. DESMONTAGEM DA PLACA SMPS ................
9.19. SUBSTITUICAO DO Cl REGULADOR (IC5701)
9.20. SUBSTITUIQAO DO DIODO RETIPICADOR (D5702).
9.21. SUBSTITUICAO DO DIODO REGULADOR (D5801)
9.22. SUBSTITUICAO Do DIODO REGULADOR (D5802)
9.23. SUBSTITUICAO Do DIODO REGULADOR (D5803)
9.24. DESMONTAGEM DO MECANISMO DE CD (BRS1C).
9.25. DESMONTAGEM DO PAINEL TRASEIRO ................
9.25. DESMONTAGEM DA PLACA DO SELETOR DE VOLTAGEM

11.6. VERIFICANDO E REPARANDO A PLACA DO SERVO DO CD
12. TABELA DE VOLTAGENS E FORMAS DE ONDAS
12.1. PLACA SERVO DO CD
12.2. PLACA PRINCIPAL (1/3
12.3. PLACA PRINCIPAL (2/3
12.4. PLACA PRINCIPAL (3/3
12.5. PLACA DO PAINEL
12.6. PLACA MUSIC POR
12.7. PLACA TUNER ......
12.8. PLACA JUPITER (1/3
12.9. PLACA JUPITER (2/3)..
12.10. PLACAJUPITER (3/3)
12.11. PLACA D-AMP .........
12.12. PLACA SMPS ...........................
12.13. TABELA DE FORMAS DE ONDA
13. ILUSTRACOES DOS CIRCUITOS INTEGRADO
14. DIAGRAMA EM BLOCOS SIMPLIFICADO
14.1. DIAGRAMA EM BLOCOS GERAL....
14.2. DIAGRAMA EM BLOCOS DO D-AMP.
15. DIAGRAMAS EM BLOCOS .............................................
15.1. DIAGRAMA EM BLOCOS SERVO/SYSTEM CONTROL
15.2. TABELAS DE TERMINAIS DOS CIRCUITOS INTEGRADOS
15.3. DIAGRAMA EM BLOCOS DO AUDIO .........................
15.4. DIAGRAMA EM BLOCOS DA FONTE DE ALIMENTACAO
16. DIAGRAMA DAS CONEXOES .........
17. NOTAS DOS DIAGRAMAS ESOUEMATICOS.
17.1. DIAGRAMAS ESQUEMATICOS
17.1.2. CIRCUITO SERVO DO CD.....
17.2. CIRCUITO PRINCIPAL.
17.3. CIRCUITO DO PAINEL
17.4. CIRCUITO MUSIC PORT. 103
17.5. CIRCUITOS SENSOR DE CONTROLE REMOTO, USB, TUNER E
SELETOR DE VOLTAGEM .......................................... 104
17.6. DIAGRAMA ESQUEMATICO DO CIRCUITO JUPITER. 105
17.7. DIAGRAMA ESQUEMATICO DO CIRCUITO D-AMP 109
17.8. DIAGRAMA ESQUEMATICO DO CIRCUITO SMPS 111
18. PLACAS DE CIRCUITO IMPRESSO 113
18.1. PLACA SERVO DO CD 113
18.2. PLACA PRINCIPAL 114
18.3. PLACA DO PAINEL 115
18.4. PLACAS MUSIC PORT, SENSOR DE CONTROLE REMOTO, USB E
TUNER ............ 116
18.5. PLACA JUPITER 117
18.6. PLACA D-AMP 118
18.7. PLACAS SMPS E DO SELETOR DE VOLTAGEM ................ 119

19. FUNCOES DOS TERMINAIS DOS CIRCUITOS INTEGRADOS 120
20. VISTAS EXPLODIDAS E LISTAS DE PECAS .......................... 122
21. LISTA DE PECAS ......... 125

125
126

21.1. LISTA DE PECAS MECANICAS
21.2. LISTA DE PEQAS ELETRICAS..
