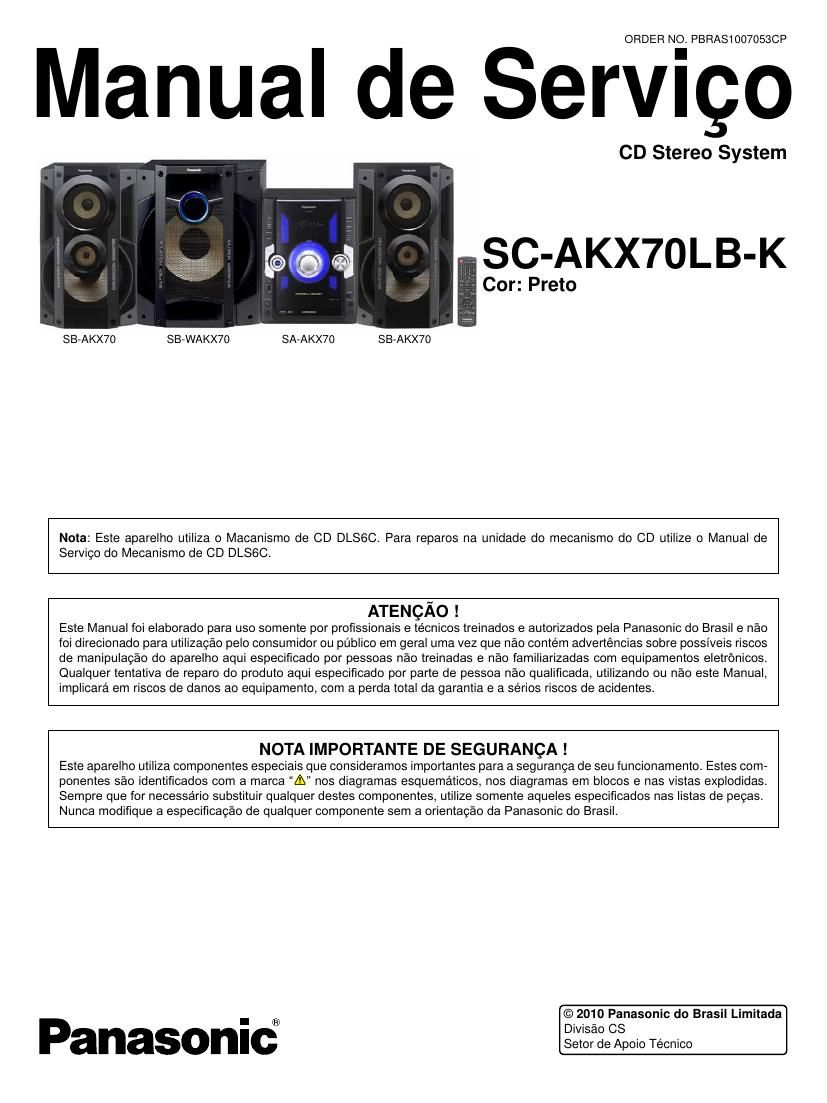

Page 1

ORDER NO. PBRASIOO7053CP

Manual de Servigo

CD Stereo System

SC-AKX70LB-K

Cor: Preto

SB-AKX7O SB-WAKX7O SA-AKX7O SB-AKX70

Nota: Este aparelho utiliza o Macanismo de CD DLSGC. Para reparos na unidade do mecanismo do CD utilize 0 Manual de
Servigo do Mecanismo de CD DLSBC.

ATENCAO !
Este Manual foi elaborado para uso somente por profissionais e técnicos treinados e autorizados pela Panasonic do Brasil 5 nao
foi direcionado para utilizagao pelo consumidor ou pdblico em geral uma vez que nao contém adverténcias sobre possiveis riscos
de manipulagao do aparelho aqui especificado por pessoas nao treinadas e nao familiarizadas com equipamentos eletrénicos.
Qualquer tentativa de reparo do produto aqui especificado por parte de pessoa nao qualificada, utilizando ou néo este Manual,
implicara em riscos de danos a0 equipamento, com a perda total da garantia e a sérios riscos de acidentes.

NOTA IMPORTANTE DE SEGURANCA !
Este aparelho utiliza componentes especiais que consideramos importantes para a seguranga de seu funcionamento. Estes com-
ponentes sao identificados com a marca A" nos diagramas esquematicos, nos diagramas em blocos e nas vistas explodidas.
Sempre que for necessario substituir qualquer destes componentes, utilize somente aqueles especificados nas listas de peoasi
Nunca modifique a especificagao de qualquer componente sem a orientagao da Panasonic do Brasil.

© 2010 Panasonic do Brasil Limitada

- ® . . ~
DIVIsao CS
anasonlc Setor de Apoio Técnico

Page 2

SC-AKX70LB-K

INDICE
1. PRECAUCOES DE SEGURANCA 3 10.1. PROCEDIMENTO DE DESMONTAGEM
1.1. DIRETRIZES GERAIS ............ 3 10.2. PROCEDIMENTO DE MONTAGEM
1.2. ANTES DO USO .......................................... 3 11. POSICAO DE SERVICO .................................................
1.3. CUIDADO NA SUBSTITUICAO DE FUSIVEI 3 11.1. VERIFICANDO E REPARANDOA PLACA PRINCIPAL
1.4. CIRCUITO DE PROTEQAO .......... 4 11.2. VERIFICANDO E REPARANDOA PLACA D-AMP ......
1.5. COMPONENTES DE SEGURANCA. 4 11.3. VERIFICANDO E REPARANDO A PLACA DO PAINE
2. PROCEDIMENTOS DE PREVENQAO .................... 5 11.4. VERIFICANDO E REPARANDOA PLACAJUPITER
2.1. PREVENCAO DE DESCARGA ELETROSTATIC 5 11.5. VERIFICANDO E REPARANDO A PLACA SMPS
2.2. PRECAUCOES COM 0 DIODO LASER ............ 6 12. TABELA DE VOLTAGENS E FORMAS DE ONDAS
2.3. DESCRICAO GERAL DA SOLDA SEM CHUMBO PDF 7 12.1. PLACA SERVO DO CD

2.4. PRECAUCOES COM 0 BLOCO TRAVERSE .
3. ORIENTACAO DE SERVICO....
4. ESPECIFICACOES TECNICAS
5. GUIA DE OPERACAO ................................
6. AUTO DIACNOSTICO E MODO ESPECIA
6.1. TABELA DAS OPERAQOES EM MODO DE SERVICO.
6.2. TABELAS DO MODO DOCTOR ...................................
6.2.1. TABELA1 DO MODO DOCTOR
6.2.2. MODO DOCTOR - TABELA2
6.3. TESTES DE CONFIABILIDADE DO MECANISMO.
6.4. MODO DE AUTO-DIAGNOSTICO
6.5. TABELA DOS CODIOOS DE ERRO
6.5.1. TABELA DE CODIGOS DE ERROS DA FONTE
6.5.2. TABELA DE CODIGOS DE ERROS DO MECANISMO
7. GUIA DE SOLUQAO DE PROBLEMAS ......................
7.1. GUIA DE SOLUCAO DE PROBLEMAS (E61 OU F76)
7.2. LOCALIZACAO DOS COMPONENTES NAS PLACAS
7.2.1. PLACA SMPS ............................................................
7.2.2. PLACA PRINCIPAL
7.2.3. PLACA D-AMP
7.3. CI D-AMP - OPERACAO E CONTROLE
8. FERRAMENTAS DE SERVICO .......
8.1. FERRAMENTAS E EOUIPAMENTO
9. MONTAGEM E DESMONTAGEM....
9.1. FLUXOGRAMA DE DESMONTAGEM.
9.2. LOCALIZAQAO DAS PLACAS NO GABINETE
9.3. DESMONTAGEM DO GABINETE ..................
9.4. DESMONTAGEM DA PLACA DO TUNER ...............
9.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO.
9.6. DESMONTAGEM DA PLACA DO PAINEL..
9.7. DESMONTAGEM DA PLACA DO SENSOR
9.8. DESMONTAGEM DA PLACA DO BOTAO OPEN DO CD
9.9. DESMONTAGEM DA PLACAJUPITER .......................
9.10. DESMONTAGEM DA PLACA MUSIC PORT/FONES
9.11. DESMONTAGEM DATAMPA DO CD
9.12. DESMONTAGEM DA PLACA PRINCIPAL
9.13. SUBSTITUIQAO DO CI REGULADOR - (IC2010).
9.14. DESMONTAGEM DA PLACA MIC ......................
9.15. DESMONTAGEM DA PLACA D-AMP
9.16. DESMONTAGEM DA PLACA SMPS..
9.17. SUBSTITUICAO DO CI REGULADOR - (IC5701) .....
9.18. SUBSTITUIQAO DO DIODO RETIFICADOR - (D5702)
9.19. SUBSTITUIQAO DO DIODO REGULADOR - (D5801).
9.20. SUBSTITUIQAO DO DIODO REGULADOR - (D5802).
9.21. SUBSTITUIQAO DO DIODO REGULADOR - (D5803).
9.22. DESMONTAGEM DA UNIDADE DO MECANISMO DO CD
9.23. DESMONTAGEM DO PAINEL TRASEIRO ................
9.24. DESMONTAGEM DA PLACA DO SEL. DE VOLTAGEM.
9.25. DESMONTAGEM DA PLACA SERVO DO CD ...........
9.26. SUBSTITUICAO DO IC5000 - CI AUDIO D-AMP ..
9.27. SUBSTITUICAO DO IC5200 - CI AUDIO D-AMP ..
9.28. SUBSTITUICAO DO IC5400 - CI AUDIO D-AMP
9.28.1. MONTAGEM DO CI DIGITAL AMP (I05400) .
10. SUBSTITUIQAO DA UNIDADE DO TRAVERSE ............................... 56

12.2. PLACA PRINCIPAL (1/2
12.3. PLACA PRINCIPAL (2/2
12.4. PLACA JUPITER (1/3)..
12.5. PLACA JUPITER (2/3)..
12.6. PLACA JUPITER (3/3)..
12.7. PLACA DO PAINEL
12.8. PLACA D-AMP ......
12.9. PLACA SMPS....
12.10. PLACATUNER.
12.11. PLACA DO MICROFONE ...................
12.12. TABELA DE FORMAS DE ONDA (1/2).
12.13. TABELA DE FORMAS DE ONDA (2/2).
13. ILUSTRACOES DOS Cls, TRANSISTORES E DIODOS
14. DIAGRAMAS EM BLOCOS SIMPLIFICADOS ................
14.1. DIAGRAMA EM BLOCOS GERAL...
14.2. DIAGRAMA EM BLOCOS DO D-AMP.
15. DIAGRAMAS EM BLOCOS .............................................
15.1. DIAGRAMA EM BLOCOS SERVO/SYSTEM CONTROL
15.2. TABELA DE TERMINAIS DOS Cls (SERVO/SYSTEM)
15.3. DIAGRAMA EM BLOCOS DO AUDIO .........................
15.4. DIAGRAMA EM BLOCOS DO AMP. DE POTENCIA
15.5. DIAGRAMA EM BLOCOS DA FONTE.
16. DIAGRAMA DAS CONEXOES..
17. NOTAS DOS DIAGRAMAS ESQUEMATICOS.
18. DIAGRAMAS ESQUEMATICOS ....................
18.1. DIAGRAMA DO CIRCUITO SERVO DO CD
18.2. DIAGRAMA DO CIRCUITO PRINCIPAL .....
18.3. DIAGRAMA DO CIRCUITO JUPITER..
18.4. DIAGRAMA DO CIRCUITO DO PAINEL.
18.5. DIAGRAMAS DOS CIRCUITOS DO BOTAO OPEN DO CD, SEN-
SOR DO CONTROLE REMOTO, TUNER E MUSIC PORT/FONES ....... 95
18.6. DIAGRAMA DO CIRCUITO D-AMP
18.7. DIAGRAMA DO CIRCUITO SMPS
18.8. DIAGRAMAS ESQUEMATICOS DOS CIRCUITOS MIC E
SELETOR DE VOLTAGEM ...................................
19. LAYOUTS DAS PLACAS DE CIRCUITO IMPRESSO
19.1. PLACAS SERVO DO CD, MIC E SELETOR DE VOLTAGEM
19.2. PLACA PRINCIPAL ................................................................
19.3. PLACA JUPITER... 103
19.4. PLACA DO PAINEL 104
19.5. PLACAS DO BOTAO OPEN, SENSOR DO CONTROLE REMOTO,
TUNER E MUSIC PORT/FONES .................................................. 105
19.6. PLACA D-AMP 106
19.7. PLACA SMPS. 107
20. FUNCOES DOS TERMINAIS DOS CIS 108
20.1. |02003 - MICROPROCESSADOR
20.2. |C6901 - DRIVER DO DISPLAY....
21. VISTAS EXPLODIDAS E LISTAS DE PEQAS
21.1. VISTA EXPLODIDA DO GABINETE (1/2)
21.1.1. VISTA EXPLODIDA DO GABINETE (2/2)
21.1.2. EMBALAGEM E ACESSORIOS ...........
22. LISTA DE PECAS ......................
22.1. LISTA DE PEQAS MECANICAS
22.2. LISTA DE PECAS ELETRICAS ..................................................... 114
