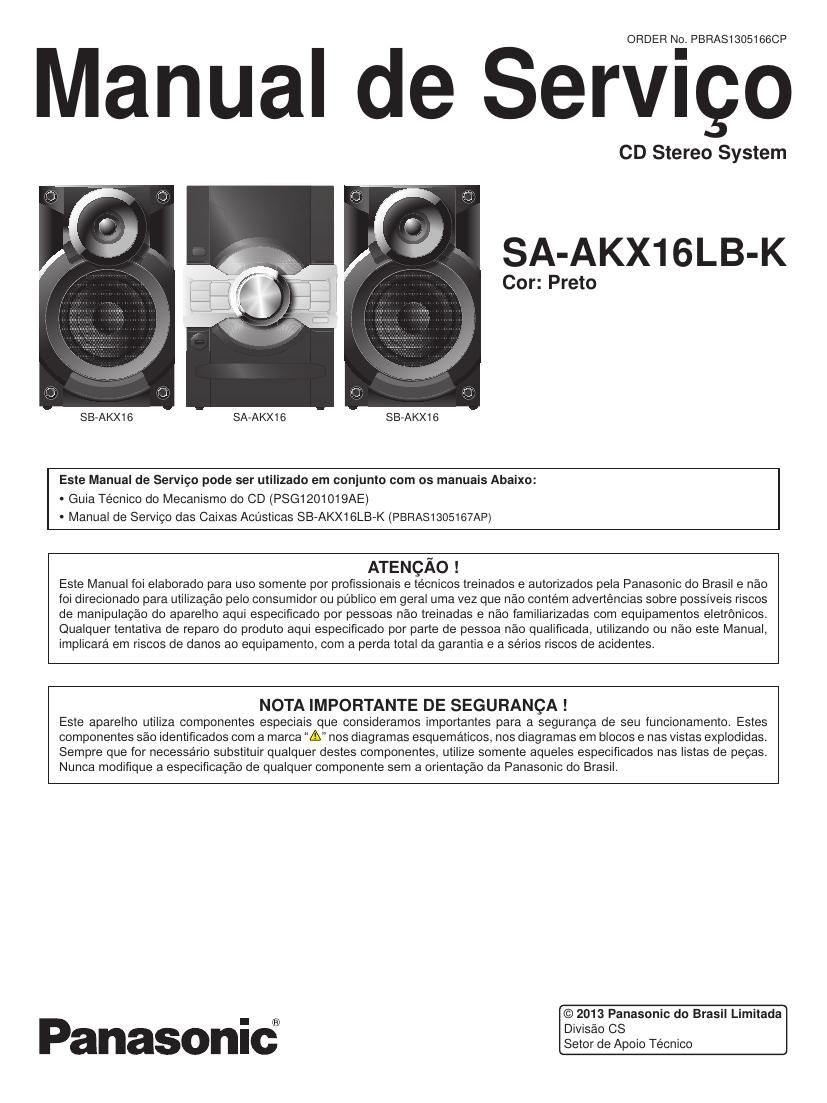

Page 1

ORDER No.PBFiAS1305166CP

Manual de Servigo

CD Stereo System

SA-AKX16LB-K

Cor: Preto

SB-AKX16 SA-AKX16 SB-AKX16

Este Manual de Servigo pode ser utilizado em conjunto com os manuais Abaixo:
- Guia Técnico do Mecanismo do CD (PSG1201019AE)
- Manual de Servigo das Caixas AcUsticas SB-AKX16LB-K (PBRAS1305167AP)

ATENQAO !
Este Manual foi elaborado para uso somente por profissionais e técnicos treinados e autorizados pela Panasonic do Brasil 5 nao
foi direcionado para utilizaan pelo consumidor ou pablico em geral uma vez que nao contém adverténcias sobre possiveis riscos
de manipulagéo do aparelho aqui especificado por pessoas néo treinadas e néo familiarizadas com equipamentos eletronicos.
Qualquer ientativa de reparo do produto aqui especificado por parte de pessoa néo qualificada, utilizando ou nao este Manual,
implicara em riscos de danos a0 equipamento, com a perda total da garantia e a sérios riscos de acidentes.

NOTA IMPORTANTE DE SEGURANQA !
Este aparelho utiliza componentes especiais que consideramos imponantes para a seguranga de seu funcionamento. Estes
componentes sao identificados com a marca A nos diagramas esquematicos, nos diagramas em blocos e nas vistas explodidas.
Sempre que for necessério substituir qualquer destes componentes, utilize somente aqueles especificados nas listas de pegas.
Nunca modifique a especificagéo de qualquer componente sem a orientagao da Panasonic do Brasil.

© 2013 Panasonic do Brasil Limitada

- ® . . ~
Dmsao CS
anasonlc Setor de Apoio Técnico

Page 2

SA-AKX16LB-K

INDICE

1. PRECAUCoES DE SECURANCA..
1.1. DIRETRIZES GERAIS ..................
1.2. ANTES DO USO ................................................................... 4
1.3. ANTES DO REPARO ou AJUSTE ...................................... 4
1.4. CIRCUITO DE PROTECAO ..............................

1.5. CUIDADO NA SUBSTITUIQAO DE FUSIVEIS.
1.6. FONTE DE ALIMENTACAO USANDO SMPS ..................... 5
1.7. COMPONENTES DE SEGURANCA .................................... 6

2. PROCEDIMENTOS DE PREVENCAO .......................
2.1. PREVENCAO DE DESCARGA ELETROSTATIO
2.2. PRECAUCOES COM 0 DIODO LASER ..................
2.3. DESCRICAO GERAL DA SOLDA SEM CHUMBO .............. 9
2.4. PRECAUCOES DO BLOCO TRAVERSE ............................ 1o
3. ORIENTAcAO DE SERVICO ......
3.1. INFORMAOAO DE SERVICO.. ..
3.2. FLUXOGRAMA DE DESMONTAGEM ................................. 13
4. ESPECIFICACOES TECNICAS14

5. FORMATOS EXECUTAVEIS ..
5.1. INFORMAQAO DE MIDIA....
6. LOCALIZACAO DOS CONTROLES E COMPONENTES ....... 16
6.1. CONTROLE REMOTO ......................................................... 16
6.2. PAINEL FRONTAL ................................................................ 17
7. INSTRUCOES DE INSTALACAO ...................................
7.1. CAIXAS ACLISTICAS E TOMADA DE ENERGIA (CA) ..
8. AUTO DIAGNOSTICO E AJUSTES DO MODO ESPECIAL... 19
8.1 . AJUSTE PARA OS PADROES DE FABRICA ....................... 19
8.2. TABELAS DO MODO DOCTOR ...............................
8.3. TESTES DE CONFIABILIDADE DO MECANISMO.
8.4. MODO DE AUTODIAGNOSTICO ............................ ..
8.5. CODIGOS DE ERROS DO AUTODIAGNOSTICO .............. 24
9. GUIA PARA SOLUCAO DE PROBLEMAS .............................. 26
1o. EERRAMENTAS DE SERVIOO
10.1.TIPOS DE PARAFUSOS ........ ..
10.2. FLUXOGRAMA DE DESMONTAGEM ............................... 28

10.3. LOCALIZACAO DAS PLACAS NO GABINETE ................. 29
10.4. DESMONTAGEM DO GABINETE ...................................... 30
10.5. DESMONTAGEM DO PAINEL FRONTAL MONTADO .31
10.6. DESMONTAGEM DA PLACA DO PAINEL ......................... 32
10.7. DESMONTAGEM DA PLACA DO SENSOR DE CONTROLE

REMOTO ............................................................................ 34

10.8. DESMONTAGEM DA PLACA USB.
10.9. DESMONTAGEM DA TAMPA DO CD
10.10. DESMONTAGEM DO PAINEL TRASEIRO ...................... 36

10.11. DESMONTAGEM DA PLACA MAIN ................................. 37
10.12. SUBSTITUIQAO DO CI DIGITAL AMP (IC6000) .............. 37
10.13. DESMONTAGEM DAS PLACAS SMPS E DO SELETOR

DE VOLTAGEM ................................................................ 39

10.14. DESMONTAGEM DA UNIDADE DO MECANISMO ......... 39
10.15. DESMONTAGEM DA PLACA INTERFACE DO CD ..
11. POSICAO DE SERVICO ..
11.1. VERIFICANDOAPLACA MAIN EAPLACA LCD
11.2. VERIFICANDOA PLACA MAIN DO LADO B ..................... 42

12. DIAGRAMA EM BLOCOS SIMPLIFICADO ........................... 44
13. DIAGRAMAS EM BLOCOS ................................................... 45
13.1. SERVO E SYSTEM CONTROL45

13.2. AUDIO ................................................................................ 47
13.3. FONTE DE ALIMENTAOAO ............................................... 48

14. DIAGRAMA DAS CONEXOES...
15. DIAGRAMAS ESQUEMATICOS...
15.1. NOTAS DOS DIAGRAMAS ESQUEMATICOS.
15.2. DIAGRAMA ESQUEMATICO DO CIRCUITO SERVO ....... 51
15.3. DIAGRAMA ESQUEMATICO DO CIRCUITO MICON ....... 54
15.4. DIAGRAMA ESQUEMATICO DO CIRCUITO DAMP ......... 58
15.5. DIAGRAMAS ESQUEMATICOS DOS CIRCUITOS PAINEL,

LCD, USB. SENSOR REMOTO E CIRCUITO INTERFACE

DO CD ................................................................................ 59
16. LAYOUTS DAS PLACAS DE CIRCUITO IMPRESSO
16.1. PLACA MAIN..
16.2. PLACAS PAINEL, LCD, USB, E SENSOR REMOTO.
16.3. PLACA DA INTERFACE DO CD ........................................ 63
17. INFORMACOES DOS DIAGRAMAS ESQUEMATICOS ...... 64
17.1. TABELAS DE VOLTAGENS E FORMAS DE ONDAS ........ 64
17.2. ILUSTRACOES DOS CIRCUITOS INTEGRADOS, TRAN-

SISTORES E DIODOS ...................................................... 69
17.3. FUNCOES DOS TERMINAIS DOS .................................... 70
18. VISTAS EXPLODIDAS E LISTAS DE PEQAS.

18.1. VISTA EXPLODIDA DO GABINETE
19. LISTA DE PECAS ..................................
19.1. LISTA DE PECAS MECANICAS ........................................ 75
19.2. LISTA DE PEQAS ELETRICAS .......................................... 76
