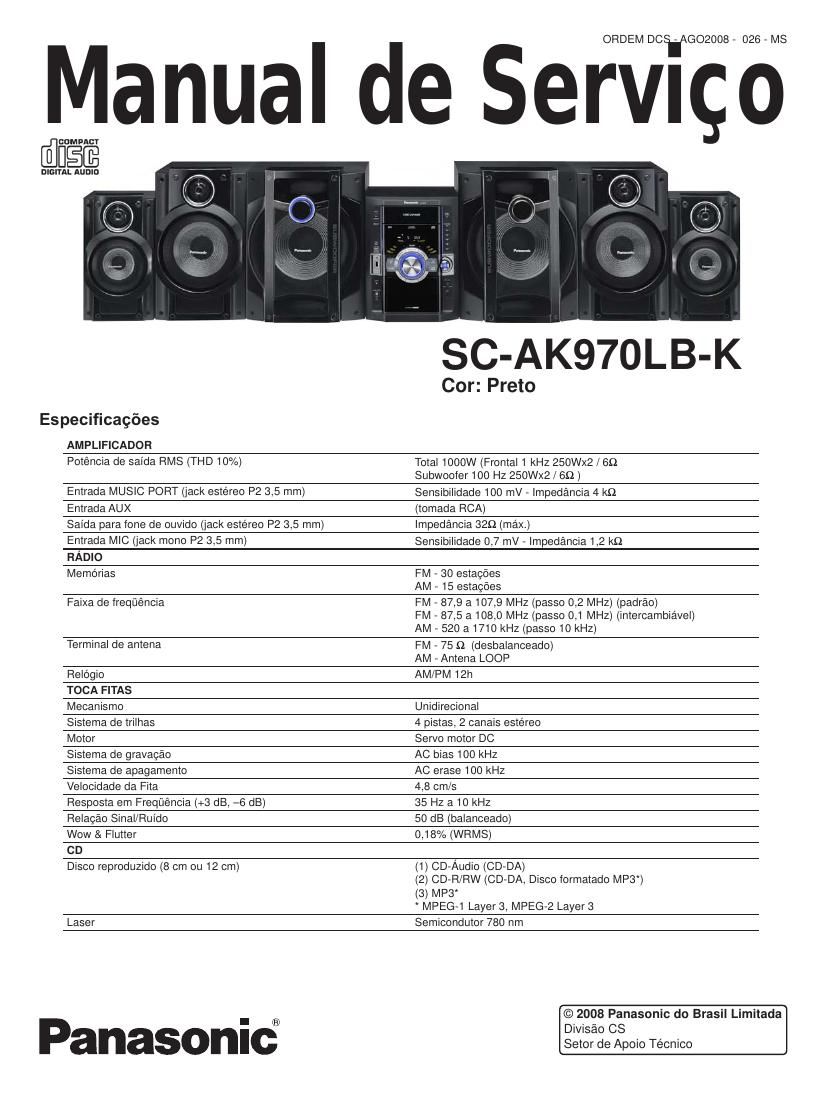

SC-AK970LB-K

Continuagéo Especificagées

USB

USB Port

Formato de arquivo suportado MP3
Corrente méxima 500 mA

Padréo USB

USB 2.0 full speed

Sistema de arquivo do dispositivo USB

FAT12, FAT16, FAT 32

- USB Ripping (gravagéo)

Formato de arquivo de gravagéo suponado

MP3

Taxa de bits

128 kbps/ 192 kbps / 320 kbps

Velocidade de gravagéo

1x, max. 4x (apenas CD)

GERAL (UNIDADE PRINCIPAL)

Alimentagéo CA110-127 V / 220-240 V, 50/60 Hz
Consume 149 W

Modo standby 0,5 W (aprox.)

Dimensées (L x A x C) 250 x 331 x 334 mm

Massa 4,9 kg

Cor Preta

Faixa de temperatura 0°C a +40°C

Faixa de umidade

35% a 80% RH (sem condensagéo)

INDICE
1. PRECAUCOES DE SEGURANCA.. ....4 8.7. DESMONTAGEM DO VENTILADOR ............... 25
1.1. DIRETRIZES GERAIS .................. ....4 8.8. DESMONTAGEM DO PAINEL TRASEIRO. ..... 26
1.1.1. CHECAGEM A FRIO DA CORRENTE DE FUGA ........ ....4 8.9. DESMONTAGEM DO PAINEL FRONTAL ..................... 27
1.1.2. CHECAGEM AQUENTE DA CORRENTE DE FUGA.. ....4 8.10. DESMONTAGEM DA PLACA DO MICROFONE ..... 27
1.2. ANTES DO USO ............................... ....4 8.11. DESMONTAGEM DA PLACA DO PAINEL, PLACA DAS
1.3. ANTES DE REPARAR E AJUSTAR. ....4 CHAVES DE TOQUE. PLACA DO SENSOR DE CONTROLE
1.4. CIRCUITO DE PROTECAO ............. ....4 REMOTO E PLACAS DAS BARRAS DE LEDS LATERAIS. ...... 28
1.5. COMPONENTES DE SEGURANCA 5 8.12. DESMONTAGEM DA PLACA DO CONECTOR USB/LED 30
2. PREVENCAO DE DESCARGA ELETROSTATICA (ESD). 5 8.13. DESMONTAGEM DA PLACA MUSIC PORT .........
3. PRECAUCOES COM 0 DIODO LASER... 6 8.14. DESMONTAGEM DAS PLACAS LEVEL METER..
4. PRECAUCOES MANIPULANDO O BLOCO TRAVERSE. 7 8.15. DESMONTAGEM DA TAMPA DO CD .................... .
4.1. MANUSEIO DA UNIDADE OPTICA. 7 8.16. DESMONTAGEM DO MECANISMO DO TOCA-FITAS .32
4.2. ATERRAMENTO PARA PREVENQAO ESD .. ....7 8.17. DESMONTAGEM DA PLACA DO TOCA»F|TAS ................ 33
5. SOBRE SOLDA SEM CHUMBO: (PbF) ............ ....8 8.18. DESMONTAGEM DO MECANISMO DO TOCA-FITAS ..... 33
5.1. SUGESTAO PARA SOLDA SEM CHUMBO .. ....8 8.18.1. SUBST. ROLO PRESSOR E BLOCO DA CABECA ........ 33
6. GUIA DE OPERAQAO ......................... ....9 8.18.2, SUBSTITUICAO DO MOTOR, CORREIA DO CAPSTAN A,
6.1. OPERACAO DO PAINEL FRONTAL ...9 CORREIA DO CAPSTAN B" E CORREIA SINUOSA ................. 34
6. 2. OPERACAO DO CONTROLE REMOTO .. 0 8.19. DESMONTAGEM DA PLACA DO MEC. DO DECK... ..... 35
6. 3. PRECAUCOES COM CDS ..................... ..11 8.20. DESMONTAGEM DA TAMPA DO CASSETE .................. 36
6. 4. ENTRADAS MUSIC PORT OU USB .................................... 12 8.21 . ATOLAMENTO DA FITA .................................................. 36
7. DIAGNOSTICO E OPERACOES DO MODO ESPECIAL ....... 14 8.22. DESMONTAGEM DA UNIDADE TRANSVERSAL .......... 37

7.1. TABELA DAS OPERACOES EM MODO DE SERVICO ...... 14
7.2. TABELAS DO MODO DE SERVICO .................................... 14
7.3. TABELA DOS CODIGOS DE ERRO NO DISPLAY .............. 17
7.3.1. CODIGOS DE ERROS DO MECANISMO DO DECK ....... 17
7.3.2. CODIGOS DE ERROS DO MECANISMO DO CD... ..... 17
7.3.3. TABELA DE CODIGOS DE ERROS DA FONTE .....
8. MONTAGEM E DESMONTAGEM
8.1.CUIDADOS ................................ ..
8.2. FLUXOGRAMA DE DESMONTAGEM E MONTAGEM ........ 20
8.3. LOCALIZACAO DAS PARTES PRINCIPAIS..
8.4. DESMONTAGEM DO GABINETE SUPERIOR.
8.5. DESMONTAGEM DA UNIDADE DO MECANISMO.
8.6. DESMONTAGEM DA PLACAJUPTER USB ...........

8.23. DESMONTAGEM DA PLACA D-AMP ................................ 37
8.24. SUBSTITUICAO DO IC 5400 - AUDIO DIGITAL AMP ...... 39
8.24.1. MONTAGEM DO |CS400 - AUDIO DIGITAL AMP ..
8.25. SUBSTITUICAO DO |C5000 - DIGITALAMP ................... ..
8.24.1. MONTAGEM DO |C5000 - DIGITAL POWER AMP ........ 41
8.25. SUBSTITUICAO DO ICS200 - DIGITAL POWER AMP ..... 41
8.25.1. MONTAGEM DO |C5200 - DIGITAL POWER AMP ........ 42
8.26. SUBSTITUICAO DO ICS300 - DIGITAL POWER AMP ..... 42
8.26.1. MONTAGEM DO |CS300 - DIGITAL POWER AMP ........ 43
8.27. DESMONTAGEM DA PLACA PRINCIPAL...

8.28. SUBSTITUICAO DO |C2761 REG, DE VOLTAGEM..
8.28.1. MONTAGEM DO |C2761 REG. DE VOLTAGEM
8.29. SUBSTITUICAO DO TRANSISTOR Q2751 ...............
