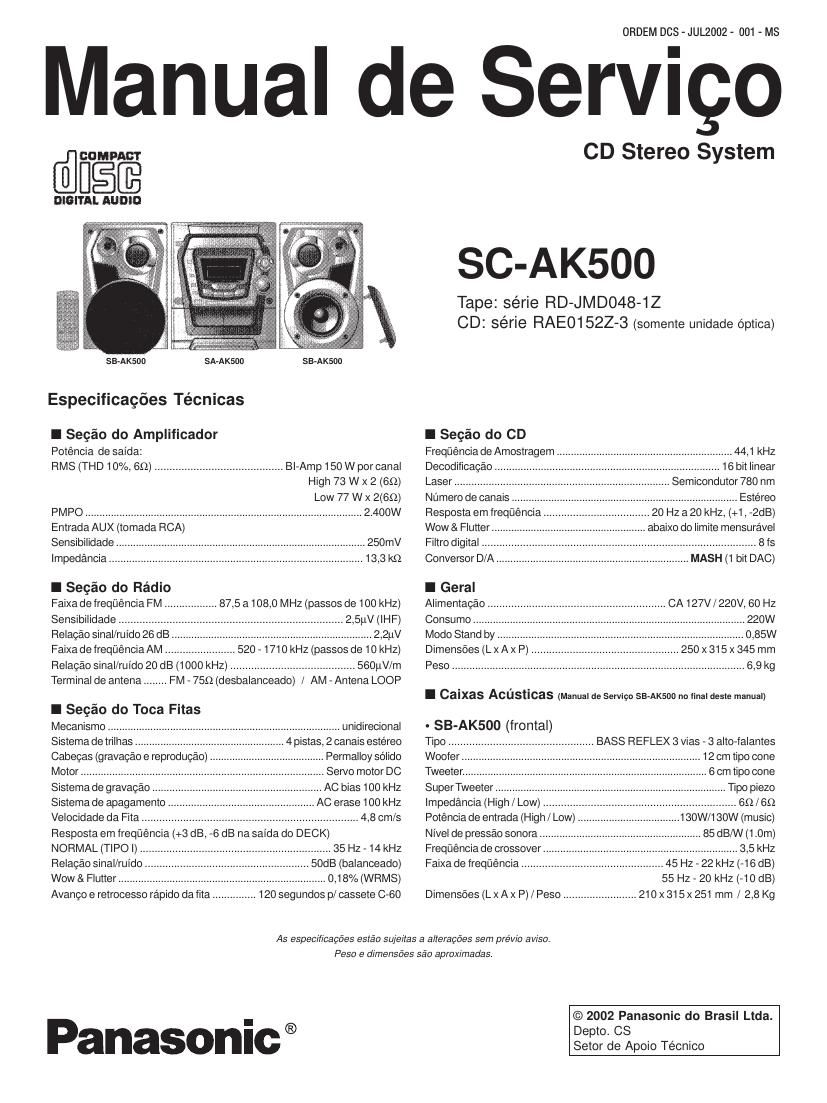

Panasonic sc ak500

Page 2

ATENQAO !
Este Manual foi elaborado para use somente por profissionais e técnioos treinados e autorizados pela Panasonic do Brasil 9 nae
foi direoionado para utilizagao pelo oonsumidor ou publioo em geral uma vez que n50 contém adverténcias sobre possiveis riscos
de manipulagao do aparelho aqui especificado por pessoas nao treinadas e nao familiarizadas corn equipamentos eletrénicos.
Qualquer tentativa de reparo do produto aqui especificado por parte de pessoa nao qualificada, utilizando ou nao este Manual,
implicara em riscos de danos ao equipamento, com a perda total da garantia e a sérios risoos de acidentes.

INDICE

1. ANTES DE USAR ........................................................................................................................... 3
2. ANTES DE REPARAR /AJUSTAR ................................................................................................ 3
3. CIRCUITO DE PROTEQAO
4. ACESSORIOS ................................................................................................................................. 3
5. PRECAUQOES NA MANIPULAQAO DO DECK DE MOVIMENTO (LASER) .................................. 4
6. PRECAUQOES COM DIODO LASER ............................................................................................ 5
7. GUIA DE OPERAQAO .................................................................................................................... 6
8. PROCEDIMENTOS DE DESMONTAGEM DOS PRINCIPAIS COMPONENTES ........................ 10
9. FUNQOES DO AUTO DIAGNOSTICO ........................................................................................... 18
10. DESCRIQOES DO CODIGO DE ERRO ........................................................................................ 19
11. FUNQOES DE TESTE DO MODO CD .......................................................................................... 2o
12. MEDIDAS E AJUSTES ................................................................................................................... 21
13. ILUSTRAQOES DOS ICs, TRANSISTORES E DIODOS ............................................................. 23
14. FUNQOES DOS PINOS DOS ICs .....................................

15. DIAGRAMA EM BLOCOS ............................................................................................................... 27
16. DIAGRAMA ESQUEMATICO .......................................................................................................... 35
17. LAYOUT DAS PLACAS DE CIRCUITO ......................................................................................... 52
1s. DIAGRAMA DE CONEXOES ........................................................................................................ 64
19. GUIA DE PROBLEMAS ................................................................................................................. 65
2o. LOCALIZAQAO DAS PEQAS E LISTAS DE PEQAS ..................................................................... 66

088.: O MANUAL DE SERVIQO SB-AK500 ESTA NO FINAL DESTE MANUAL
