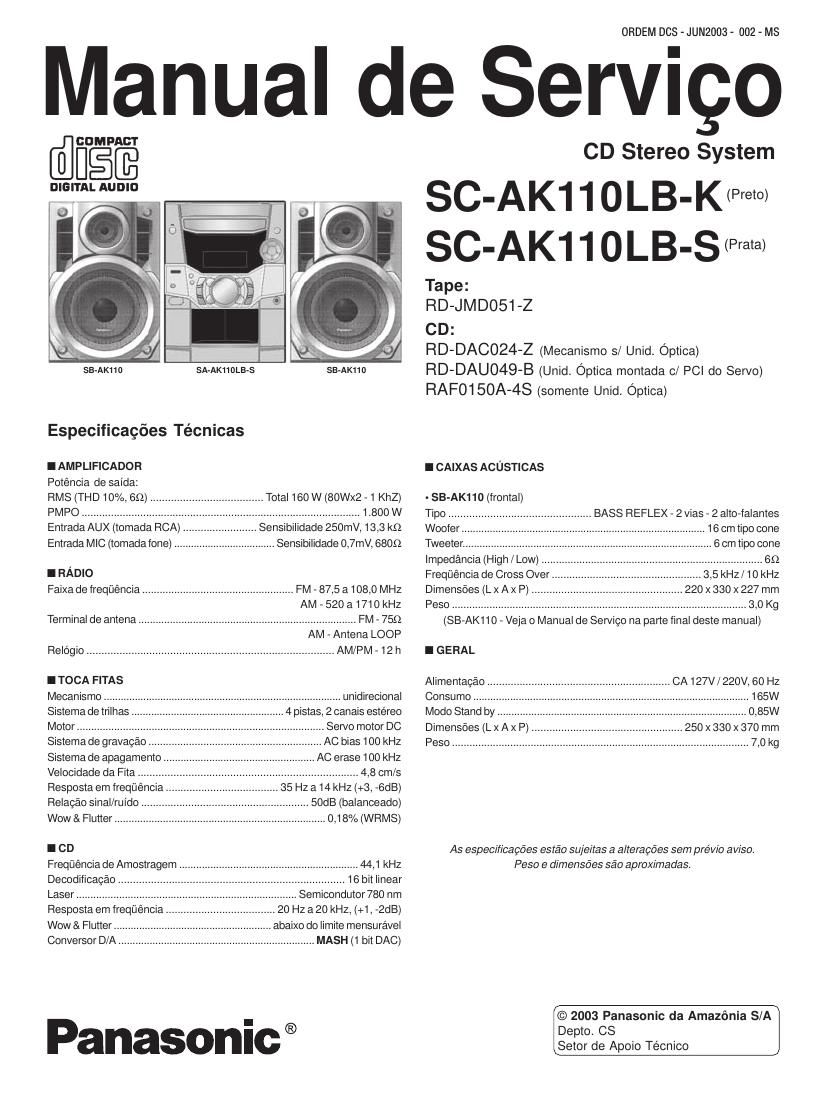

Panasonic sc ak110lb ks

Page 2

ATENQAO !
Este Manual foi elaborado para use somente por profissionais e técnicos treinados e autorizados pela Panasonic da Amazénia e
nae foi direcionado para utilizagao pelo consumidor ou publico em geral uma vez que nae contém advenéncias sobre possiveis
riscos de manipulagao do aparelho aqui especificado por pessoas nao treinadas e nao familiarizadas com equipamemos eletrénicos.
Qualquer tentativa de reparo do produto aqui especificado por pane de pessoa nao qualificada, utilizando ou nao este Manual,
implicara em riscos de danos ao equipamento, com a perda total da garantia e a sérios riscos de acidentes.

I'NDICE
1. APRESENTAQAO DA SOLDA SEM CHUMBO .............................................................................. 3
2. ANTES DE UTILIZAR o APARELHO ............................................................................................. 4
3. ANTES DE REPARAR/AJUSTAR ....... 4
4. CIRCUITO DE PROTEQAO ........... 4
5. ACESSORIOS ................................................................................................................................. 4
6. PRECAUQOES NA MANIPULAQAO DO DECK DE MOVIMENTO (LASER)

6.1. Manuseio da unidade ética ...................................................................................................... 5

6.2. Aterramento para prevengéo de danos eletrostéticos .............................................................. 5

6.3. Precaugées com o diode laser ................................................................................................. 6
7. GUIA DE OPERAQAO ............................................................................................. ...7
8. PROCEDIMENTOS DE DESMONTAGEM DOS PRINCIPAIS COMPONENTES ...... 8
9. FUNQOES DO AUTO DIAGNOSTICO .......... 36
10. DESCRIQOES DO CODIGO DE ERRO ..... 37
11. FUNQCES DE TESTE DO MODO CD .......... 38
12. MEDIDAS E AJUSTES ................................................................................................................... 39
13. ILUSTRAQOES DOS ICs, TRANSISTORES E DIODOS ............................................................. 41
14. FUNQOES DOS PINOS DOS ICS ............................................ 42
15. DIAGRAMAS EM BLOCOS ............................................................................................................ 45
16. DIAGRAMAS ESQUEMATICOS ..................................................................................................... 52
17. LAYOUT DAS PLACAS DE CIRCUITO. ..... 66
18. DIAGRAMA DE CONEXOES ........................ 75
19. GUIA DE PROBLEMAS ................ 76
20. LOCALIZAQAO DAS PEQAS E LISTAS DE PEQAs ..................................................................... 77

088.: O MANUAL DE SERVIQO SB-AK31 0 ESTA NO FINAL DESTE MANUAL
