This is the 100 pages manual for panasonic sc pm 17 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from panasonic sc pm 17 service manual (Ocr-read)
Page 1

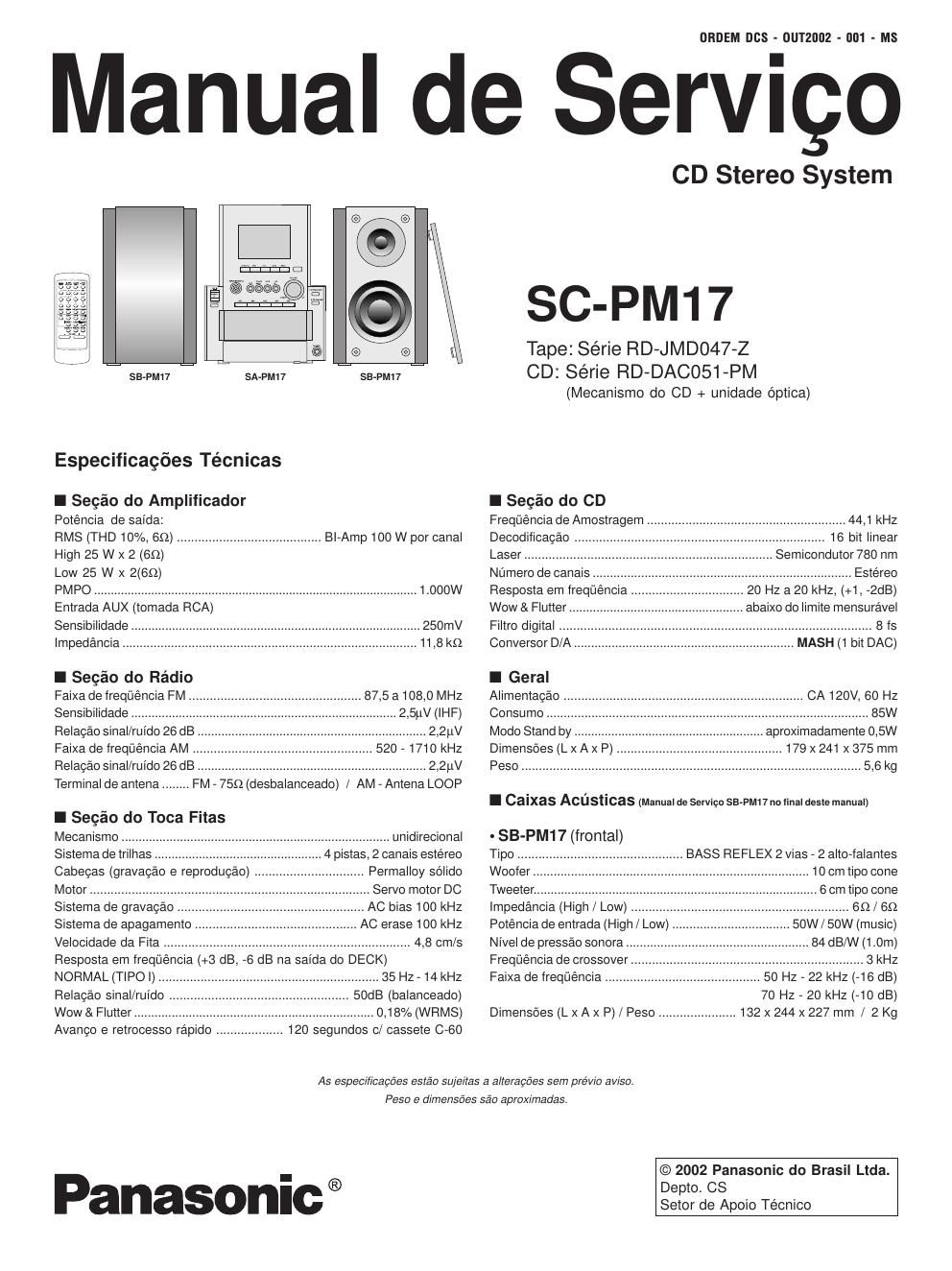

SC-PM17 2 ATENÇÃO ! Este Manual foi elaborado para uso somente por profissionais e técnicos treinados e autorizados pela Panasonic do Brasil e não foi direcionado para utilização pelo consumidor ou público em geral uma vez que não contém advertências sobre possíveis riscos de manipulação do aparelho aqui especificado por pessoas não treinadas e não familiarizadas com equipamentos eletrônicos. Qualquer tentativa de reparo do produto aqui especificado por parte de pessoa não qualificada, utilizando ou não este Manual, implicará em riscos de danos ao equipamento, com a perda total da garantia e à sérios riscos de acidentes. ÍNDICE 1. ANTES DE USAR ................................................................................................................................ 3 2. ANTES DE REPARAR / AJUSTAR ................................................................................................... 3 3. CIRCUITO DE PROTEÇÃO ................................................................................................................ 3 4. ACESSÓRIOS ....................................................................................................................................... 3 5. FUNÇÕES DO AUTO-DIAGNÓSTICO NO DISPLAY ...................................................................... 4 6. PRECAUÇÕES NA MANIPULAÇÃO DO DECK TRANSVERSAL .............................................. 7 7. PRECAUÇÕES COM DIODO LASER ............................................................................................. 8 8. GUIA DE OPERAÇÃO ......................................................................................................................... 9 9. PROCEDIMENTOS DE DESMONTAGEM DOS PRINCIPAIS COMPONENTES .................... 11 10. VERIFICAÇÃO DO MECANISMO DO DECK ................................................................................. 32 11. MEDIDAS E AJUSTES ....................................................................................................................... 33 13. ILUSTRAÇÕES DOS ICs, TRANSISTORES E DIODOS ............................................................. 23 12. DIAGRAMA EM BLOCOS ................................................................................................................... 36 13. DIAGRAMA ESQUEMÁTICO .............................................................................................................. 43 14. LAYOUT DAS PLACAS DE CIRCUITO ............................................................................................ 58 15. DIAGRAMA DE CONEXÕES ........................................................................................................... 67 16. GUIA DE PROBLEMAS ...................................................................................................................... 68 18. FUNÇÕES DOS PINOS DOS ICs ..................................................................................................... 69 19. LOCALIZAÇÃO DAS PEÇAS E LISTAS DE PEÇAS ................................................................... 72 MANUAL DE SERVIÇO SB-PM17 ......................................................................................................... 91
Page 2
SC-PM17 3 1. Antes de utilizar o aparelho: Certifique-se de que o cabo de força esteja desligado antes de ajustar a voltagem. Use uma chave de fenda para ajustar o seletor de voltagem (no painel traseiro), selecionar a voltagem de acordo com a área que o aparelho será usado. 2. Antes de Reparar e Ajustar Desconecte o cabo AC. Descarregue os Capacitores que estão na linha de alimentação, como; C506, C507, C508, C576, C577, C587, C588, C615 através de um resistor de 10 W / 5W para o Terra. Não curto-circuite diretamente (com uma chave de fenda, por um instante) isto poderá destruir o dispositivo de estado sólido (CI). Após os devidos reparos, retome a alimentação gradualmente usando um variac, para evitar sobre corrente. A corrente de consumo para AC = 120V, 60Hz SEM SINAL deverá ser de ~300mA. 3. Circuito de Proteção O circuito de proteção deve atuar se as seguintes condições forem notadas: - Nenhum som é ouvido quando o aparelho é ligado. - Paradas durante o funcionamento. A função deste circuito é prevenir danos ao circuito, por exemplo, as conexões dos fios positivo e negativo dos alto-falantes quando são curto-circuitadas, ou se for usado um sistema de alto-falantes com uma impedância menor do que a usada pelo amplificador do aparelho. Se isto ocorrer siga os procedimentos esboçados abaixo: 1. Desligue a alimentação. 2. Determine a causa do problema e tente corrigi-lo. 3. Ligue o aparelho novamente após um minuto. 4. Acessórios Controle Remoto EUR648264Antena de FM interna SSA2B272-1Antena Loop AM RSA0033A-1Cabo de Força VJA2B004
