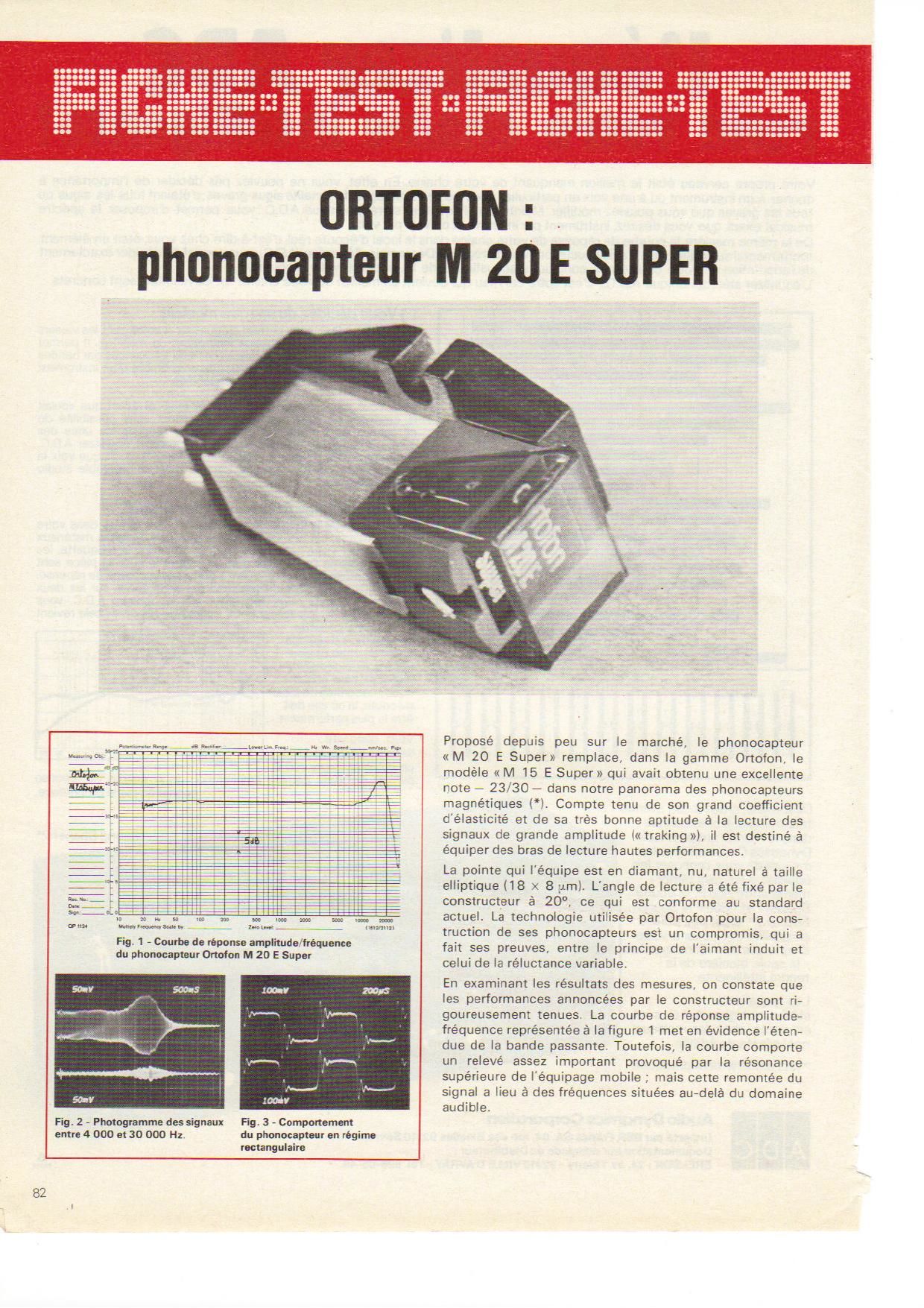

_ phonocapteur M 20 E SUPER

u «.- w 5) ~ 2m 5.. v... m m
mm... _A raw-7

Fig. 1 - Comb. do vtpanse amplitude/Manon"
du phonocaptour Onolon M 20 5 Super

~m m
uqu

Fig, 2 » thngramme des signaux
arms 4 000 at 30 000 Hz,

Fig. 3 - Componomom
flu phonocaptaur on rigimn
runngulaira

82

Propose depuis peu sur la marché, ls phonocapteur
«M 20 E Super» remplace, dans la gamme Onofon. le
modele «M 15 E Super» qui avait obtenu une excellente
note ~ 23/30 ~ dans notre panorama des phonocapteurs
magnétiques ll. Compte tenu de son grand coefficient
d'élasticité et de sa trés bonne aptitude a la lecture des
signaux de grande amplitude («traking M, il est destiné é
équiper des bras de lecture hautes performances.

La pointe qui I'équipe est en diamant, nu, nature! a taille
elliptique (18 x 8 gm). L'angle de lecture a été fixé par le
constructeuv a 20". Ce qui est conforms au standard
actuel. La technologie utilisée par Ortofon pour la consv
truction de ses phonocapteurs est un compromls, qui a
fait ses preuves, entre Ie principe de Iaimant induit et
celui de la réluctance variable.

En examinant les résultats des mesures, on constate que
les performances annoncees par Ie constructeur sont rii
goureusement tenues. La courbe de réponse amplitude-
fréquence représentée '21 la figural met en évidence IétenA
due de la bande passante. Toutefois, la courbe comporte
un relevé assez important provoqué par la resonance
supérieure de l'équipage mobile ,' mais cette remontée du
signal a lieu é des fréquences situées au-dela du domaine
audible.

Page 2

Un montage Ink 5 ple do ltquipogo mobilo per-mt
un nmplncomom d on ca: do Moria-ion
ou d'nsure do I: point. do loan"

Le photogramme de la figure 2, relevé aux alentours de la
fréquence de résonance met an évidance Ia bonne symé~
trie d'enveloppe seulement entachée par un léger moirage
do a la présence d'une distorslon peu importante. La dia»
phonie représentée par la trace inférieure est trés faible.

L'examen des signaux rectangulaires (figure 3) confirme le
bon componement du phonocapteur «M 20 E Super» .
des fronts bien raides, suivis de suroscillations rrés vire
amoniesr '
