271?;

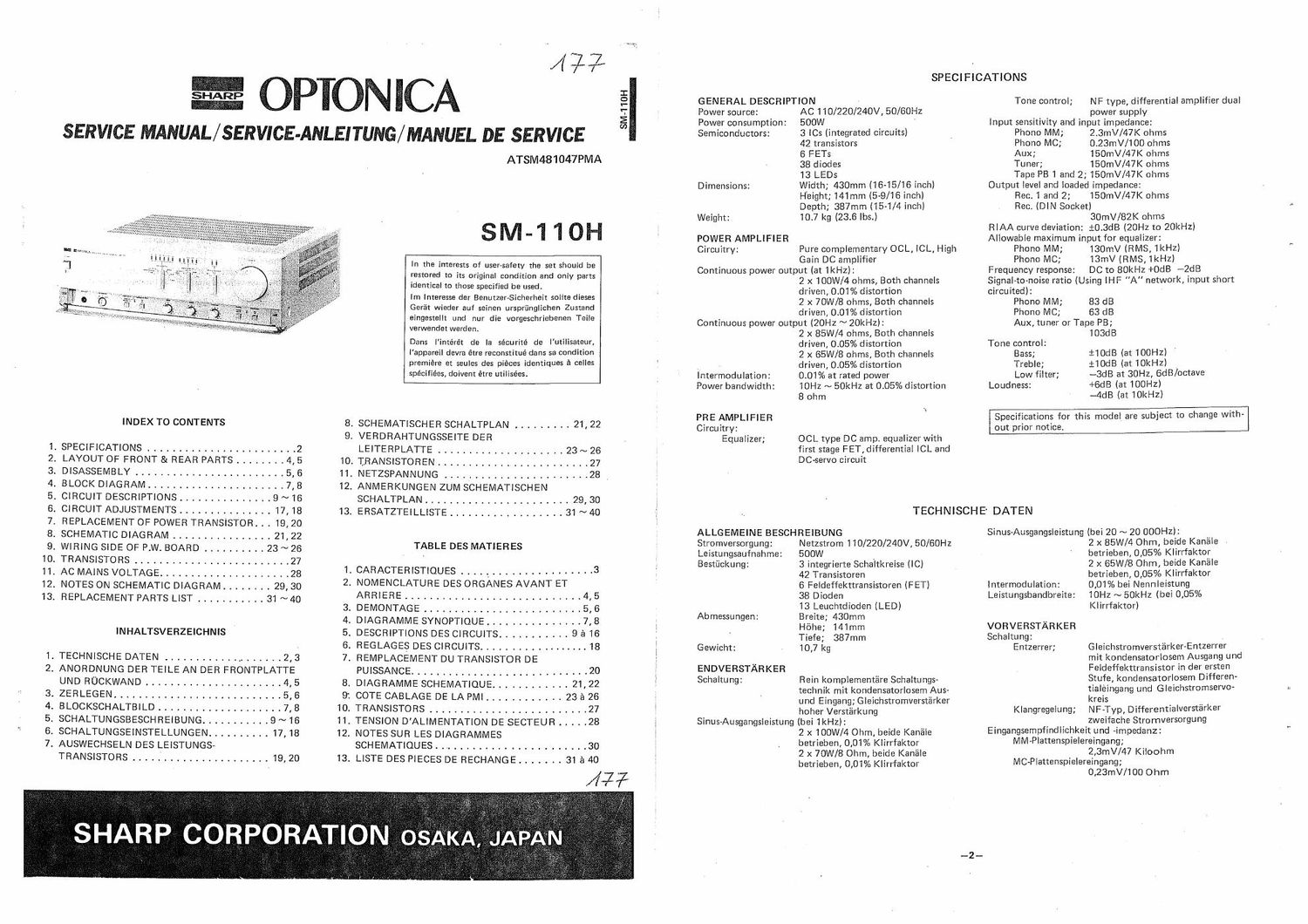

= OPTONICA

SERVICE MANUAL/ SERVICE-ANLEITUNG/ MANUEL DE SERVICE

{Dmflmmbwwd

{.0de

M

Hombw

INDEX TO CONTENTS

. SPECIFICATIONS ........................ 2
. LAYOUT OF FRONT XI REAR PARTS ........ 4, 5
. DISASSEMBLY ........................ 5, 6
. BLOCK DIAGRAM ...................... 7, 8
. CIRCUIT DESCRIPTIONS ............... 9~16
. CIRCUIT ADJUSTMENTS ............... 17,18
. REPLACEMENT OF POWER TRANSISTOR. . . 19, 20
. SCHEMATIC DIAGRAM ................ 21 , 22
. WIRING SIDE OF P.W.BOARD .......... 23~26
. TRANSISTORS ......................... 27
. AC MAINS VOLTAGE ..................... 28
. NOTES ON SCHEMATIC DIAGRAM ........ 29, 30
. REPLACEMENT PARTS LIST ........... 31 ~40

INHALTSVERZEICHNIS '

.TECHNBCHEDATEN ............ , ....... 2,3
. ANORDNUNG DER TEILE AN DER FRONTPLATTE
UNDRUCKWAND ...................... 45
.ZERLEGEN ........................... 5,6
.BLOCKSCHALTWLD .................... 18
SCHALTUNGSBESCHREmUNG ........... 9~16
SCHALTUNGSHNSTELLUNGEN .......... 1113
AUSWECHSELN DES LEISTUNGS-

TRANSISTORS ..... ' ................. 19, 20

on

10.
11.
12.

13.

M...

\ImmAw

10.
11.
12.

13.

ATSM481D47PMA

SM-110H

In the imerests of user-safety the set should be
restored to its original condition and only parts
identical to those specified be used.

Im Interesse der Benutzer-Sicherheit sollte dieses
Gerat wieder auf seinen urspriinglichen Zustand
eingestellt und nur die vorgeschriebenen TeiIe
verwendet werden.

Dans Iintérét de la securite de lutilisateur,
l'aopareil devra étre reconstitué dens sa condition
premiere at seules des pieces identiques a celles
spécifiées, doivent étre utilisees.

. SCHEMATISCHER SCHALTPLAN ......... 21, 22

. VERDRAHTUNGSSEITE DER
LEITERPLATTE .................... 23~26
TRANSISTOREN ........................ 27
NETZSPANNUNG ...................... 28 _
ANMERKUNGEN ZUM SCHEMATISCHEN
SCHALTPLAN ....................... 29, 30
ERSATZTEILLISTE .................. 31 ~40

TABLE DES MATIERES

. CARACTERISTIOUES ..................... 3
. NOMENCLATURE DES ORGANES AVANT ET
ARRIERE ............................ 4,5
. DEMONTAGE ........................ 5,6
. DIAGRAMMESYNOPTIQUE ............... 7,8
. DESCRIPTIONS DES CIRCUITS ........... 9316
. REGLAGESDESCIRCUITS......... .......18
. REMPLACEMENT DU TRANSISTOR DE
PUISSANCE ............................ 20
. DIAGRAMME SCHEMATIQUE ............ 21, 22
. COTE CABLAGE DE LA PMl ............ 23 a 26
TRANSISTORS ......................... 27
TENSION D'ALIMENTATION DE SECTEUR ..... 28
NOTES SUR LES DIAGRAMMES
SCHEMATIOUES ........................ 30
LISTE DES PIECES DE RECHANGE ....... 31 a 40

SM-110H

M;

SHARP CORPORATION OSAKAJAPAN

SPECIFICATIONS

GENERAL DESCRIPTION

Power source: AC 110/220/240V, 50/60Hz
Power consumption: 500W

Semiconductors: 3 IO: (integrated circuits)

42 transistors

6 FETs

38 diodes

13 LEDs

Width; 430mm (16»15/16 inch)
Height; 141mm (5-9/16 inch)
Depth; 387mm (15-1/4 inch)
10.7 kg (23.6 lbs)

Dimensions:

Weight:

POWER AMPLIFIER
Circuitry: Pure complementary OCL, ICL, High
Gain DC amplifier
Continuous power output (at 1kHz):
2 x 100W/4 ohms, Both channels
driven, 0.01% distortion
2 x 70W/8 ohms, Both channels
driven, 0.01% distortion
Continuous power output (20Hz ~ 20kHz):
2 x BSWM ohms, Both channels
driven, 0.05% distortion
2 x (SSW/8 ohms, Both channels
driven, 0,05% distortion
0.01% at rated power
10HZ ~ SOKHZ at 0.05% distortion

lntermodulation:
Power bandwidth:

8 ohm
PRE AMPLIFIER '
Circuitry:
Equalizer; OCL type DC amp, equalizer with

first stage FET, differential ICL and
DC-servo circuit

NF type, differential amplifier dual
power supply
Input sensitivity and input impedance:

Tone control;

Phono MM; 2.3m\//47K Ohms
Phono MC; 0.23mV/100 ohms
Aux; 150mV/47K ohms
Tuner; 150mV/47K ohms

Tape PB 1 and 2; 150mV/47K Ohms
Output level and loaded impedance:
Rec. 1 and 2; 150mV/47K ohms
Rec. (DIN Socket)
30mV/82K ohms
RIAA curve deviation: :0.3dB (20Hz to ZOkHz)
Allowable maximum input for equalizer:

Phono MM; 130mV iRMS,1kHZI
Phono MC; 13mV(RMS,1kHZ)
Frequency response: DC to 80kHz +OdB -2dB
Signal-to-noise ratio (Using IHF "A network, input short

circuited):

Phono MM; 83 dB
Phono MC; 63 dB
Aux, tuner or Tape PB;

103dl3

Tone control:

Bass; i10dB (at 100HZ) I

Treble; iIOdB (at 10kHzl

Low filter; -3dB at 30Hz, 6dB/octave
Loudness: +6dB (at 100Hz)

-4dB (at10kHZ)

Specifications for this model are subject to change with-
out prior notice.

TECHNISCH E DATEN

ALLGEMEINE BESCHREIBUNG
Stromversorgung: Netzstrom 110/220/240V, 50/60Hz
Leistungsaufnahme: 500W

Bestfickung: 3 integrierte Scha'ltkreise (IC)
42 Transistoren
6 Feideffekttransistoren (FET)
38 Dioden
13 Leuchtdioden (LED)
Abmessungen: Breite; 430mm
HOhe; 141mm
Tiefe; 387mm
Gewicht: 10,7 kg
ENDVERSTARKER
Schaltung: Rein komplementare Schaltungs-

technik mit kondensatorlosem Aus-

und Eingang; Gleichstromverstarker

hoher Verstrirkung
Sinus-Ausgangsleistung (bei 1kHz):

2 X 100W/4 Ohm, beide Kanale

betrieben, 0,01% KIirriaktor

2 x 70W/8 Ohm, beide Kanéile

betrieben, 0,01% KIiI'rIaktor

Sinus-Ausgangsleistung (bei 20 ~ 20 UOOHZ):

2 x 85W/4 Ohm, beide Kanale .
betrieben, 0,05% Klirrfaktor

2 x SSW/8 Ohm, beide Kanale
betrieben, 0,05% Klirrfaktor
0,01% bei Nennleistung

1OHZ ~ 50kHZ (bei 0,05%
Klirrfaktor)

lntermodulation:
Leistungsbandbreite:

VORVERSTARKER
Schaltung:
Entzerrer; Gleichstromverstarker-Entzerrer
mit kondensetorlosem Ausgang und
Feldeifekttransistor in der ersten
Stufe, kondensatorlosem Differen-
tialeingang und Gleichstromservo-
kreis
NF-Typ, Differentialverstarker
Zweifache Stromversorgung
Eingangsempfindlichkeit und -impedanz:
MM~P|attenspie|ereingang;
2,3mV/47 Kiioohm
MC-Plattenspielereingang;
0,23mV/100 Ohm

Klangregelung;
