Onkyo T 4270 Service Manual

Page 1

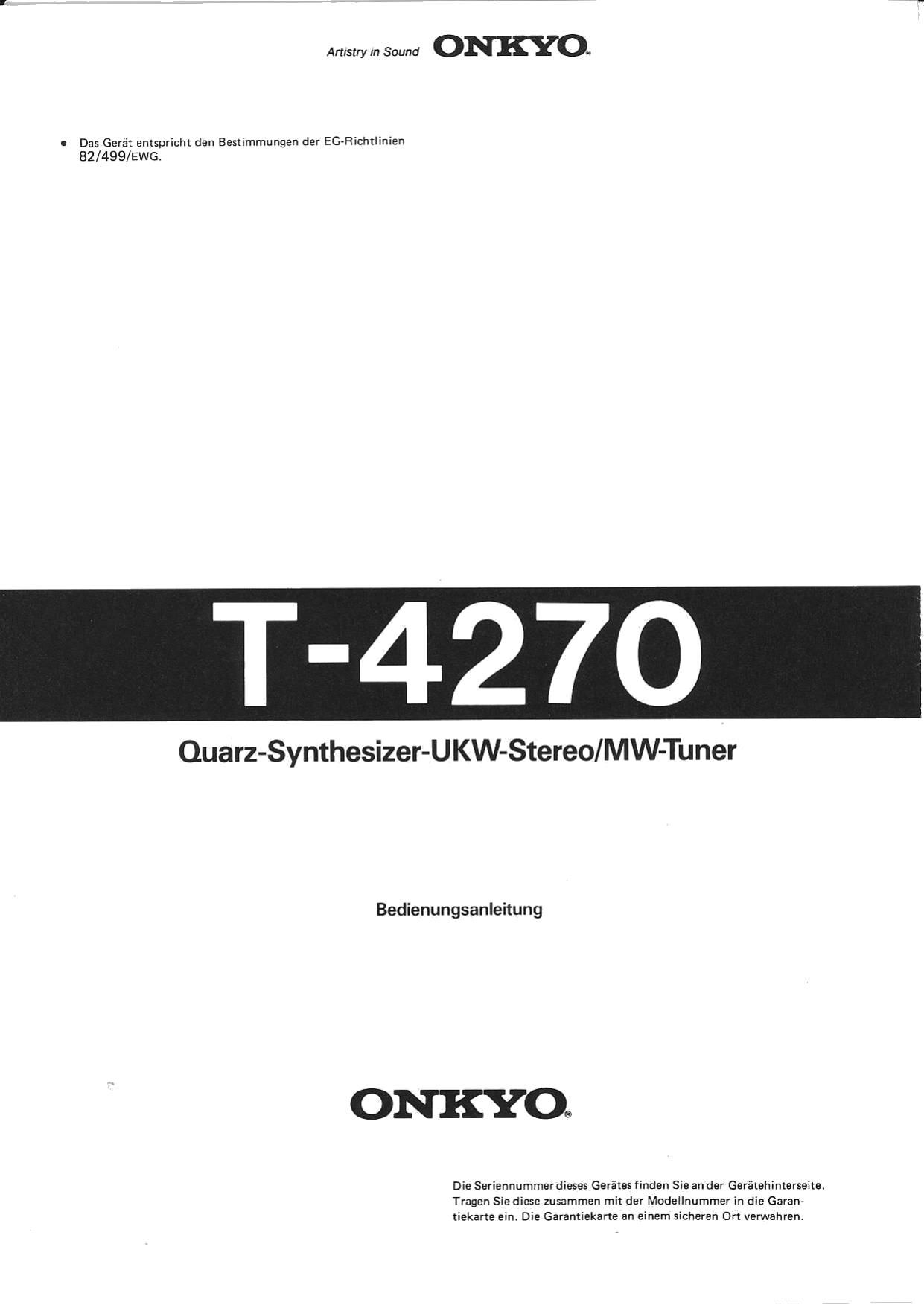

Artistry in Sound ONKYO

0 Das Gera! entspricht den Bestimmungen der EG-Richtlinien
82/499/EWG.

T-427O

Quarz-Synthesizer-UKW-Stereo/MW-Tuner

Bedienungsanleitung

ONKYOE

Die Seriennummerdieses Gerfites finden Sie an der Gerfilehinterseim
Tragen Sie diese zusammen mit der Modellnummer in die Garan~
tiekarte sin, Die Garantiakarte an einem sicheren Ort verwahren.

Page 2

Warnung:

Vor dem Einschalten des Netzschalters ist sicherzustellen,
dafS der Spannungswihler auf die firtliche Netzspannung
eingestellt in. Einzelheiten sind dem Abschnitt Span-
nungswihler" zu entnehmen (siehe nachstehend).

Aufstellung und Handhabung

Um stérungsfreien Betrieb sicherzustellen. die folgenden Vor-

sichtsmaflnahmen beachten:

1. Direkte Snnnenbestrahlung sowia extrem hohe und niedrige
Temperaruren vermeiden.

2. Vor Staub und Feuchrigkeit schiilzen. Auch darauf achlen, daB
keine Vibraxionen auf das Gerét fibertragen warden. Diesen
Baustein daher niemals auf eine Laursprecherbox nelien.

3. Das Gerét mfiglichsr bodennah und auf einer stabilen, waaga
rechten Unrerlage aufstellen.

4, AM ausreichende Belfihung achten. Daher nicht auf weichen
Unterlagen (Teppich, Kissen ust abslellen und sicherslellen
(vor aOIem bei Aufstellung in einem Regal), daB die Belfiflungs~

schlitze freibIeiben, da anderenfalls die irn Geréreinneren erzeugw

Wanna nicht abgeffihrl werden kann.
5. Die Néha Von Heizkfirpern und elektrischan Geréren mit Starker
Wérmeentwickmng (2.8. such Verstfirker) maiden,

6. Innenteile dflrfen nurvon einern qualifizierten Wartungstechniker

gereinigt werdenr

7. Darauf achten. dell keine Gegensrénde in das Gerét eindringen
und keine Fliissigkeiten darauf verschiittet warden.

8. In den folgenden F§l|en sollten Sie das Gerfit Von einem Service
Techniker fiberprfifen lessen:
0 Wenn das Netzkabel oder der Neuschalter beschédlgt ist.

a Wenn Gegensténde Oder Fliissigkeiten in das Gerét eingedrun»

gen sind,
l Wenn das Gerét fiberméBiger Feuchtigkeit ausgesexzt wurda.

Frontseitige Bedienelemente

E2] 1m MI [E]

smmlm In sum... mm-

FMZI'QTl-MHz'

AM mm». neutron smsu

I Wenn Betriebsstérungen bzw. anormale Betriebsbedingungen
festgesrelll warden.

o Wenn das Gerér fallengelassen bzw. das Gehéuse beschédigt
wurds.

9. Nich in diaser Bedienungsanleitung aufgefiihrte Wartungsar-
beiten dijrfen vom Banutzer nicht selbst ausgefiihrt warden. Falls
solche Wartungsarbeiten erforderlich warden sollten, lassen Sie
diese bitte Von einem quarifizierten Service-Techniker vor-
nehmen.

Pflege

Fronttafel, Riickwand und Gehause regelrnéflig mi! einern Silikomuch
oder einem anderen weichen Lappen abwischen Bei Starker Ver-
schmutzung einen in milder Saifenwasserlésung angefeuchteten
(nichr nassenl) Lappen verwenden. Danach soforx mit einem (rocke-
nen Tuch abwischen Niema|s Farbverdijnner, Reinalkohol oder
andere chemische Lésungsmittel varwenden, da anderenfalls das
Finish beschédigt bzw, die Beschrihung abgelfist warden kannte

Speicharschuu

Batterien zum Speicherschutz sind bei diasern Geri! nicht
erforderlich. Ein System zur Huhestromversorgung sorg! dafiir.
daB der Speicherinhalr auch bai Stromausfall oder etwaigem
Abrrennen des Netzsteckers van der Sleckdose aufrechterhalten
wird. Zum Aufladen des Speicherschutzsystems mull )ediglich
bei an die Stackdose angsschlossenem Geri: ainmal der Netz-
schalter ein- und ausgeschaltet werdenV Dar es sich urn eine nichl
permanenle Ruhesromversorgung handelt, is! dies iaden Mona!
mehrere Male erforderlich. Die Zeitspanne, fiber die nacn darn
Ausschalten des Gerfires der Speicherinhalt geschfitzt isl, richtel
sich auch nach den klimatischen Verhéllnissen und der Wahl des
Aufstellungsortes In der Rage! bleibt der Speicherinhalt nach
dem Ausschalten noch 3 bis 4 Wochen (mindestens jedoch 2
Wochen) erhalten. Diese Zeitspanne verkiirzt sich etwas bei
feuchtem Klirna bzw. hoher Luftfauchrigkeit.

Hinwais: Je nach Bestimmungsland kann die Auslegung der Front-
plane geringfiigig Von der Abbildung abweichen.

mm innan

u u

-E- _-na:u

5.5m sum".

uuo-v wluuum
fine my . m am

I: "mum-om no w-lnm

m Neusehaher nun Einschaltkontrnllnmpe (POWER)
Zum Ein- und Ausschalten der Stromversorgung. Bei ein-
geschaltetem Gerat Ieuchtat die fiber dam Schalxer befindliche
Kontrollampe.

El Abstimmustan(DOWN-TUNING-UP)
DOWN: Zur Verminderung der Abstimmfrequenz
UP: Zur Erhéhung der Abstimmfrequanz

o Mnnualla Abstimmung par Rasterdurchgang (MANUAL)
Zunéchst mit der Abstimmart-Taste E] auf manuelle Abstim-
mung (MANUAL OFF MONO) schalten. Die Abstimmung auf
den gewfinschten Sender dann per Rasterdurchgang mit den
UP/DOWNvastimmxasten vornehman. Zum Vermindern der
Abstimmfrequenz die DOWN-Taste, zum Erhfihen die UP-Taste
gedrfickt halxen, bis die N'a'he des gewijnschten Senders erreicht
ist. AnschlieBend durch Antippen der entsprechenden Taste in
Einzelschrinen die Fsinabstimrnung vornehmen. Die Abstimm-
schrittbreite (Einzelschritte) betrfigt 50 kHz im UKW-Band und
9 kHz im MW-Band.
