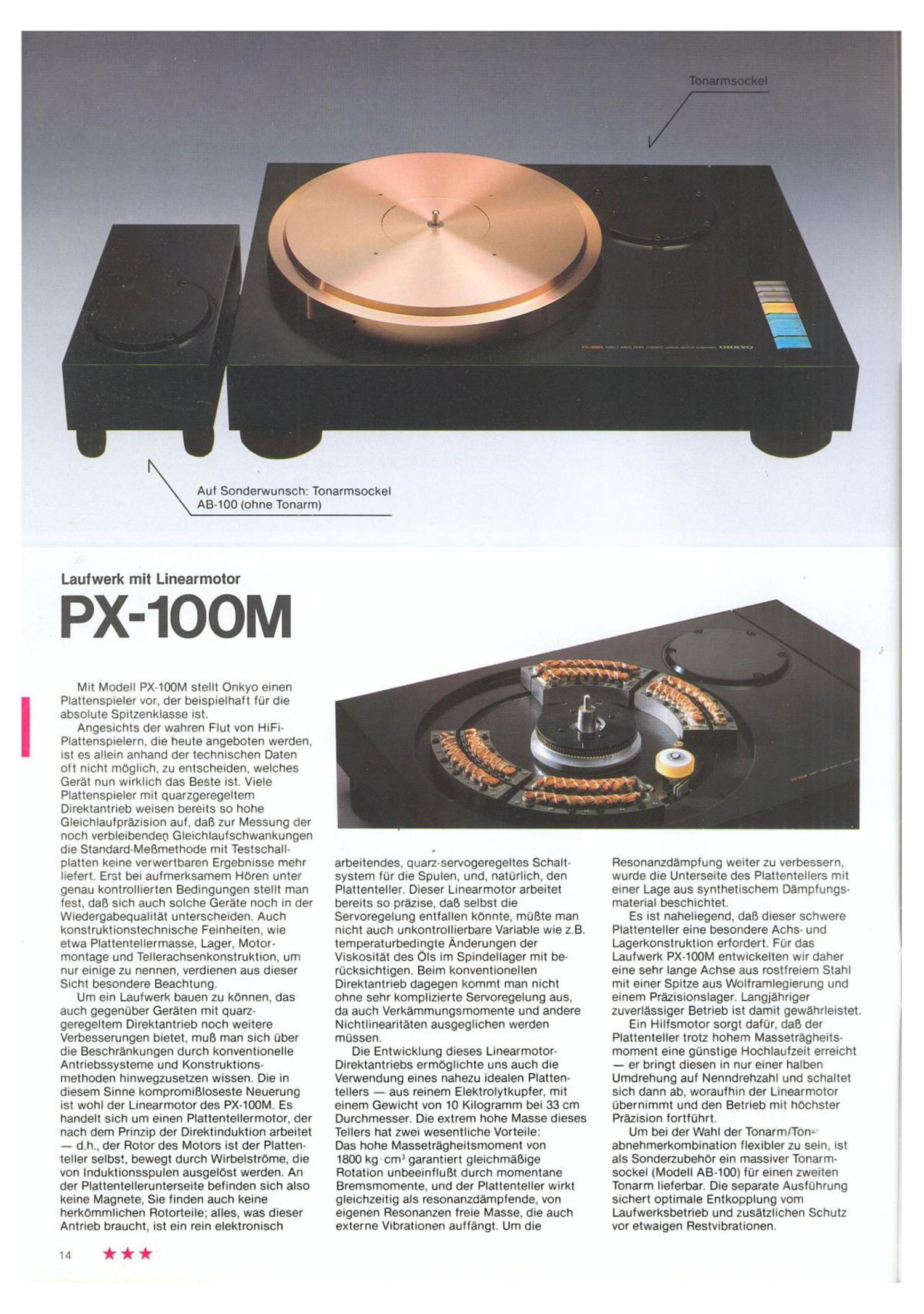

Aut Sonderwunsch: Tonarmsockel

AB-100 (ohne Tonarm)

Lautwerk mit Linearmotor
PX-1OOM

Mlt Modell PX-100M stellt Onkyo einen
Plattenspieler vor. der beispielhatt for die
absolute Spltzenklasse ist.

Angesuchts der wahren Flut von HiFi-
Plattenspielern, die heute angeboten werden,
lst es allein anhand der technischen Daten
oft nicht meglich, zu entschelden, welches
Gerat nun wirklich das Beste ist. Viele
Plattenspieler mit quarzgeregeltem
Direktantrieb weisen bereits so none
Gleichlautprazrsion aul. daB zur Messung der
noch verbleibenden Gleichlaufschwankungen
die Standard-MeBmethode mit Testschall.
platten keine verwertbaren Ergebnlsse mehr
liefert. Erst bei aufmerksamem HOren unter
genau kontrollierten Bedingungen stellt man
test. daB sich auch solche Gerate noch in der
Wiedergabequalitat unterscheiden. Aucn
konstruktionstechnische Feinheiten, wle
elwa Plattentellermasse. Lager. Motor-
montage und TelIerachsenkonstruktion, um
nur einlge zu nennen, verdienen aus dieser
Sicht besondere Beachtung.

Um ein Laufwerk bauen zu kennen. das
auch gegenUber Geraten mit quarz-
geregeltem Direktantrieb noch weitere
Verbesserungen bietet. muB man sich Uber
die Beschrankungen durch konventionelle
Antriebssysteme und Konstruktions-
methoden hinwegzusetzen wissen. Die in
diesem Sinne kompromiBloseste Neuerung
ist wohl der Linearmotor des PX-100M. Es
handelt sich um einen Plattentellermotor, der
nach dem Prinzip der Direktinduktion arbeitet
- d.h., der Rotor des Motors ist der Platten-
teller selbst, bewegt durch Wirbelstrbme, die
von Induktionsspulen ausgelbst werden. An
der Plattentellerunterseite befinden sich also
keine Magnete, Sie linden auch keine
herkOmmlichen Rotorteile; alles, was dieser
Antrieb braucht, ist ein rein elektronisch

14

arbeltendes. quarz'servogeregeltes Schalt-
system for die Spulen. und. natUrlich, den
Plattenteller. Dieser Linearmotor arbeitet
bereits so prazise, daB selbst die
Servoregelung entiallen kOnnte. mUBte man
nicht auch unkontrollierbare Variable wie z.B.
temperaturbedingte Anderungen der
Vlskositat des Ols im Splndellager mit be-
rUcksichtigen. Beim konventionellen
Direktantrieb dagegen kommt man nicht
ohne sehr komplizierte Servoregelung aus.
da auch Verkammungsmomente und andere
Nichtlinearitaten ausgeglichen werden
mossen.

Die Entwicklung dieses Linearmotor-
Direktantriebs ermbglichte uns auch die
Verwendung eines nahezu idealen Platten-
tellers - aus reinem Elektrolytkupfer. mit
einem Gewicht von 10 Kilogramm Del 33 cm
Durchmesser. Die extrem hohe Masse dieses
Tellers hat zwei wesentliche Vorteile:

Das hohe Massetragheitsmoment von
1800 kg - cm3 garantiert gleichmaBlge
Rotation unbeeintluBt durch momentane
Bremsmomente. und der Plattenteller wirkt
gleichzeitig als resonanzdampfende. von
eigenen Resonanzen freie Masse. die auch
externe Vibrationen auflangt. Um die

Resonanzdampfung weiter zu verbessern,
wurde die Unterseite des Plattentellers mit
einer Lage aus synthetlschem Dampfungs-
material beschichtet.

Es ist naheliegend. daB dleser schwere
Plattenteller eine besondere Achs- und
Lagerkonstruktlon erfordert. For das
Laufwerk PX-100M entwickelten wlr daher
eine sehr lange Achse aus rostfrelem Stahl
mit einer Spltze aus Wolframlegierung und
einem Prazlsionslager. Langjahriger
zuverlassiger Betrieb lst damit gewahrleistet.

Eln Hiltsmotor sorgt danr, daB der
Plattenteller trotz hohem Massetrégneits-
moment eine gUnstige Hochlaufzeit erreicht
- er bringt diesen in nur einer halben
Umdrehung auf Nenndrehzahl und schaltet
sich dann ab, woraufhin der Linearmotor
fibernlmmt und den Betrieb mit hechster
Prazision fortfflhrt.

Urn bei der Wahl der Tonarm/Ton-
abnehmerkombinatlon flexibler 2u sein, ist
als Sonderzubehbr ein massiver Tonarm-
sockel (Modell AB-100) iUr einen zweiten
Tonarm Iieferbar. Die separate AustUhrung
sichert optimale Entkopplung vom
Laufwerksbetrieb und zusétzlichen Schutz
vor etwaigen Restvibrationen.
