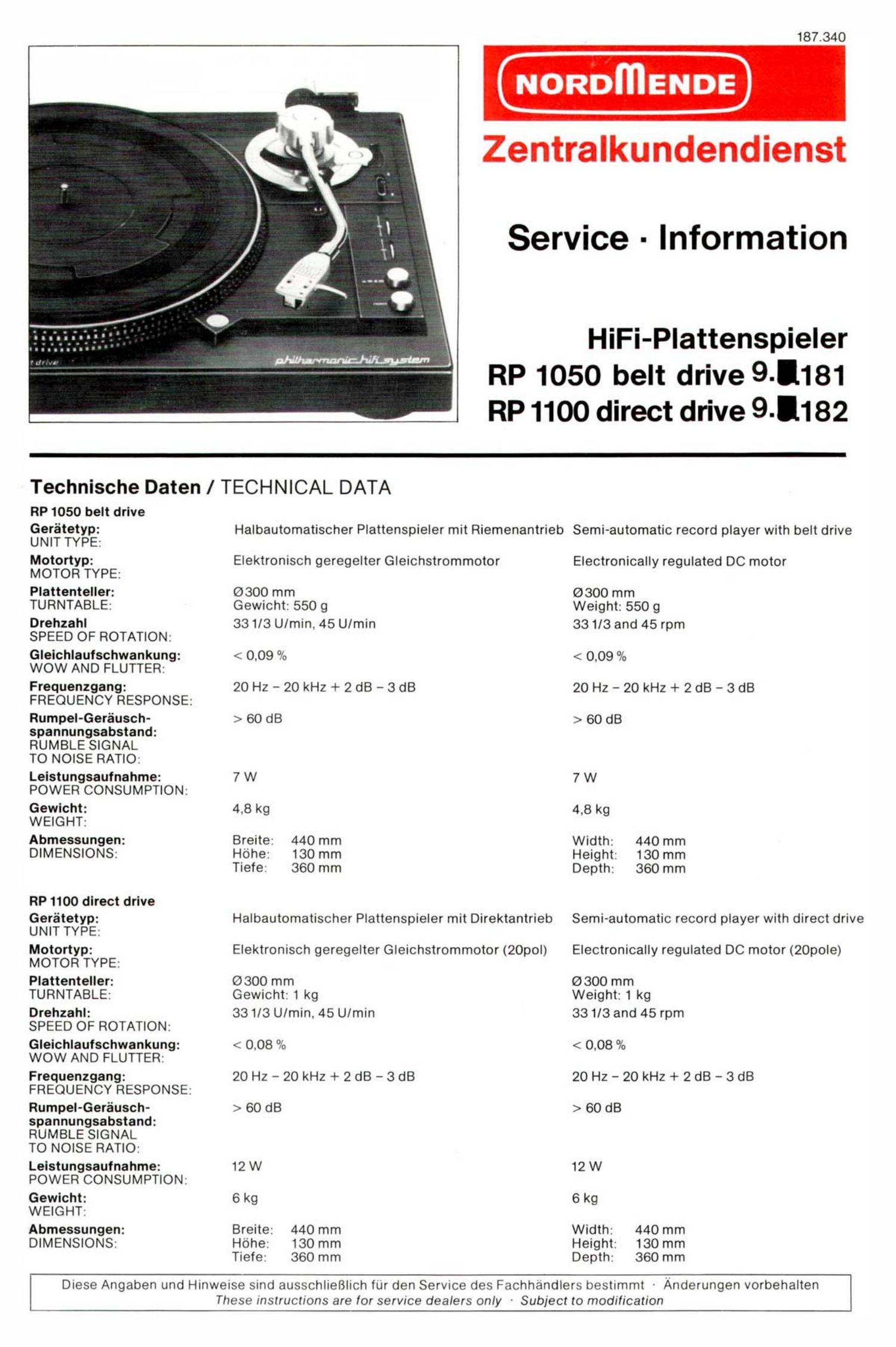

Nordmende RP 1050 RP 1100 Service Information

Page 1

187.340

NORDmENDE

Zentralkundendienst

Service - Information

-. - I . I HiFi-Plattenspieler
' RP 1050 belt drive 9-..181
RP 1100 direct drive 9-..182

Technische Daten / TECHNICAL DATA
RP1050 belt drive

Geratetyp: Halbautomatischer Plattenspieler mit Riemenantrieb Semi-automatic record player with belt drive
UNIT TYPE:

Motortyp: Elektronisch geregelter Gleichstrommotor Electronically regulated DC motor
MOTOR TYPE:

Plattenteller: @300 mm @300 mm

TURNTABLE: Gewicht: 550 9 Weight: 550 g

Drehzahl 331/3 U/min. 45 U/min 331/3 and 45 rpm

SPEED OF ROTATION:

Gleichlaufschwankung: < 0.09 % < 0.09 %

WOW AND FLUTTER:

Frequenzgang: 20 Hz - 20 kHz + 2 dB - 3 dB 20 Hz - 20 kHz + 2 dB - 3 dB
FREQUENCY RESPONSE:

Rumpel-Gerausch- > 60 dB > 60 dB

spannungsabstand:

RUMBLE SIGNAL
TO NOISE RATIO:

Letstungsaufnahme: 7 W 7 W
POWER CONSUMPTION:
Gewicht: 4.8 kg 4.8 kg
WEIGHT:
Abmessungen: Breite: 440 mm Width: 440 mm
DIMENSIONS: Hone: 130 mm Height: 130 mm
Tiefe: 360 mm Depth: 360 mm
RP 1100 direct drive
Geratetyp: Halbautomatischer Plattenspieler mit Direktantrieb Semi-automatic record player with direct drive
UNIT TYPE:
Motortyp: Elektronisch geregelter GIeichstrommotor (20pol) Electronically regulated DC motor (20pole)
MOTOR TYPE:
Plattenteller: 0300 mm 0300 mm
TURNTABLE: Gewicht: 1 kg Weight: 1 kg
Drehzahl: 331/3 U/min. 45 U/min 331/3 and 45 rpm
SPEED OF ROTATION:
Gleichlaufschwankung: < 0.08 % < 0.08 °/o
WOW AND FLUTTER:
Frequenzgang: 20 Hz - 20 kHz + 2 dB - 3 dB 20 Hz - 20 kHz + 2 dB - 3 d8
FREQUENCY RESPONSE:
Rumpel-Gerausch- > 60 dB > 60 dB
spannungsabstand:

RUMBLE SIGNAL
TO NOISE RATIO:

Leistungsaufnahme: 12 W 12 W

POWER CONSUMPTION:

Gewicht: 6 kg 6 kg

WEIGHT:

Abmessungen: Breite: 440 mm Width: 440 mm

DIMENSIONS: HOhe: 130 mm Height: 130 mm
Tiefe 360 mm Depth: 360 mm

Diese Angaben und Hinwelse slnd ausschlieBIich tur den Service des Fachhandlers bestimmt ~ Anderungen vorbehalten
These instructions are for service dealers only - Subject to modification

Page 2

Technische Beschreibung

Allgemelnes

Die neuen halbautomatischen HiFi-Plattenspieler von NORDMENDE
zeichnen sich durch ihre moderne technische Konzeption aus. Aus-
balancierterS-f'ormiger Tonarm. reibungsgedampfterTonarmlift. Anti-
skating-Einrichtung und Stroboskop-Drehzahlkontroile sind gemein-
same Merkmale. Sie unterscheiden sich im wesentlichen in der
unterschiedlichen Antriebsart.

RP 1050 belt drive

Dieser HiFi-Plattenspieler hat Riemenantrieb. Ein elastischer Flach-
riemen Ubertr'agt dieAntriebskraftdes Motors aufden Plattenteller. Die
DrehzahlwahlunddieDrehzahifeineinstellung erfoigtelektronischund
ist mit der Stroboskopeinrichtung kontrollierbar.

RP 1100 direct drive

Der Antrieb des Plattentellers erfolgt bei diesem HiFi-Plattenspieier
ohne zusétzliche Ubertragungselemente direkt mit der Achse eines
extrem ruhigen Gleichstrommotors. Die Achse des Motors ist also
gleichzeitig die Plattentellerachse. Diese Technik und die elektro-
nische Motorsteuerung gewahrleisten SpitzenwertefiirGieichiaufund
Rumpeiverhalten.

Technical description

General

The new semi-automatic HiFi record players from NORDMENDE are
notable for their modern technical conception. Balanced S-shaped
tone-arm, friction damped tone-arm lift. anti-skating compensator and
stroboscopic rotation speed control are common features. They differ
mainly in the type of drive employed.

RP 1050 belt drive

This HiFi record player has belt drive. An elastic flat belt transfers the
driving force of the motor to the turntable. Rotational speed selection
and fine adjustment of speed are carried out electronically and are
checked by a stroboscopic arrangement.

RP 1100 direct drive

The turntable drive of this HiFi record player is carried out without any
intermediate transfer elements. The turntable is directly coupled to the
axle of an extremely quiet DC motor. The axle of the motor is simul-
taneously the turntable axle. This technique and the elctronic motor
control system guarantees peak values for low wow. flutter and rumble
ratios.

Bedienung / Controls

Adapter hit 45 Ulmln Schallpletten
Adapter for 45 rpm records

Plattentellerechse
Turntable spindle

G®®GD

Tonnrm-Gegengewlcht
Tone-arm counterweight

@®@®

Antlsketlng-Elnstellung
Anti-skating control

notion-um Hm pp '10" l .

Tonarmllft-i-lebel
Tone-arm lilt

Tonermvertlogolung
Tone-arm locking catch

Drehzehlelnetellung 45 Ulmln
Rotation speed adjuster 45 rpm

Drehzahlelnetellung 33 Ulmln
Rotation speed adjuster 33 rpm

® Taste fiir Drohzahl 45/33 Ulmln

Speed selector 45/33 rpm Stroboscope

Taste reject (Unterbrechung)
Reject button

Tonermgrm
Tone-arm grip

Tonebnehmer-System
Pick-up system

System-Verdegelung
System locking nut

6®®©6

Stroboskop

[:4/ ww Jinn-ml syntax/n

Abb./Fig.1
