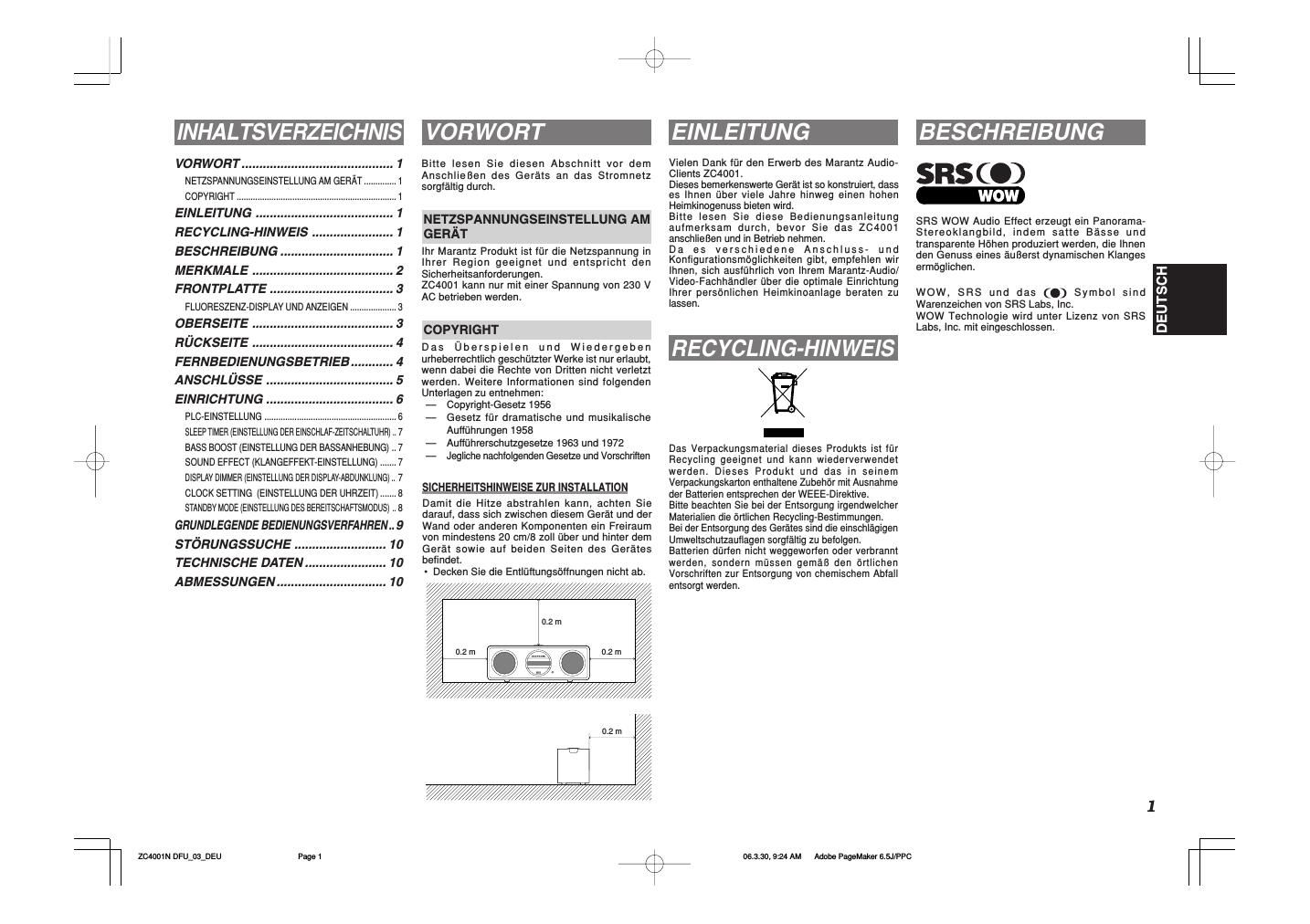

Page 1
2 DEUTSCH MERKMALE Der einfache Anschluss der Netzkabel des ZC4001 und ZR6001 an gewöhnliche Netzsteckdosen ermöglicht dem ZR6001 die Übertragung von Audiosignalen über die Haushalts-Kraftstromleitung an das ZC4001 zur Wiedergabe. PLC (POWER LINE COMMUNICATION (NETZKABEL-KOMMUNIKATION)) Der ZR6001* wandelt analoge Audiosignale in unkomprimierte lineare PCM-Digitalsignale um, moduliert diese zu HF-Signalen und überträgt sie über Starkstromleitungen. Das ZC4001 demoduliert die empfangenen Signalen und wandelt diese wieder in Analogsignale um. * Wenn der elektrische Zustand der Kraftstromleitung durch Rauscheinstreuungen von anderen Geräten oder irgendeine andere Ursache beeinträchtigt wird, wechselt der ZR6001 auf ein Audioformat mit einer unterschiedlichen Abtastrate und Datenbitlänge. 1ME MO RYMODEF/PPREV.S T O POPEN/CLOSETUNINGP L A Y PAUSEN E X T O N/STAN DB Y PO WERPHONES MODESURR OUND TVF M/AMBSD IG IT A LVI DEODVD R C 20 20M D ZC4001 ZC4001 ZR6001 RAUM A RAUM B RAUM C Haushalts-Kraftstromleitung ; $ / % ' 6 @ @ % & 606.3.30, 9:24 AM Page 2 " E P C F 1 B H F . B L F S + 1 1 $
Page 2
3 DEUTSCH q LAUTSPRECHER w q FRONTPLATTE FLUORESZENZ-DISPLAY UND ANZEIGEN a s d f a Eingangsfunktions-Anzeigebereich Hier wird die aktuelle Eingangsquelle angezeigt. s PLC-Status-Anzeigebereich Hier wird die PLC-Empfangsstärke angezeigt. d Lautstärkepegel-/Text-Anzeigebereich Hier werden der Lautstärkepegel und verschiedene Textinformationen angezeigt. f Uhrzeit-Anzeigebereich Hier wird die Uhrzeit angezeigt. OBERSEITE STANDBY POWER ON/STANDBY ON/STANDBY 1 . z x c v b n z Schalter POWER (Netzschalter) und Anzeige STANDBY (Betriebsbereitschaft) Drücken Sie diesen Schalter, um das Gerät und die Display-Beleuchtung einzuschalten. Durch erneutes Drücken des Schalters wird das Gerät ausgeschaltet, wonach die Anzeige STANDBY aufleuchtet. x Signalquellen-Tasten Diese Tasten dienen zum Umschalten der Signalquelle für den ZR6001. * Nach Drücken der Taste EXT. wird auf die EXT. INPUT-Buchse an der Rückseite als Signalquelle umgeschaltet. c Cursortasten ( , , , )/ENTER-Taste Diese Tasten dienen zur Bedienung des Menüsystems und der Signalquellen. v Steuertasten Diese Tasten dienen zur Steuerung von PLAY (Wiedergabe), STOP (Stopp), PAUSE (Pause) und anderen Befehlen einer Signalquelle. b Taste MUTE (Stummschaltung) Drücken Sie diese Taste, um die Tonausgabe von den Lautsprechern stummzuschalten. Nach erneutem Drücken der Taste wird der ursprüngliche Lautstärkepegel wiederhergestellt. n Tasten VOLUME UP (Lautstärke erhöhen) ( )/DOWN (Lautstärke verringern) ( ) Dies sind die Lautstärke-Regeltasten des ZC4001. w INFRAROT-Empfängerfenster Dieses Fenster dient zum Empfang der Infrarotsignale einer Fernbedienung. ; $ / % ' 6 @ @ % & 606.3.30, 9:25 AM Page 3 " E P C F 1 B H F . B L F S + 1 1 $
