Marantz SR 5400 Owners Manual 2
This is the 30 pages manual for Marantz SR 5400 Owners Manual 2.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Marantz SR 5400 Owners Manual 2 (Ocr-read)

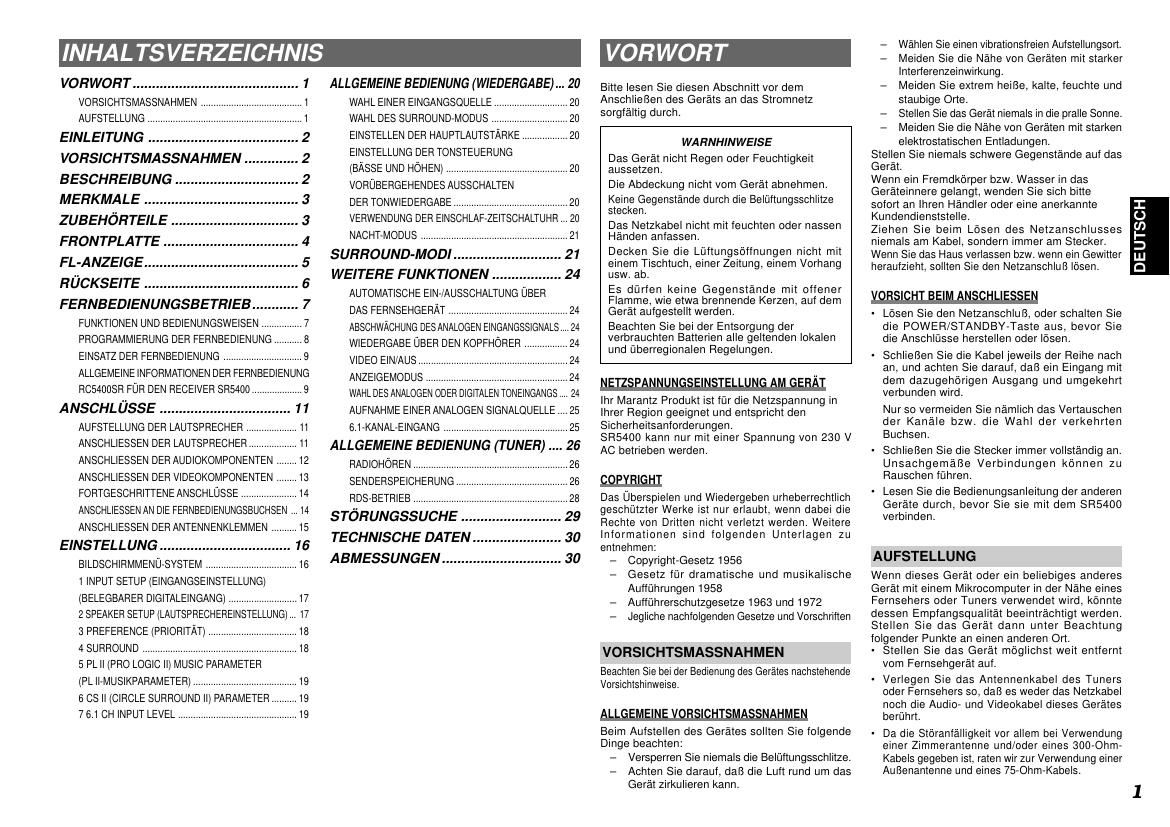

Page 1
2 DEUTSCH EINLEITUNG Wir danken Ihnen, daß Sie sich für den DTS/Dolby Digital Surround-Receiver SR5400 von Marantz entschieden haben. Dieses erstaunliche Gerät ist so gebaut, daß es Ihnen jahrelanges, problemloses Heimkinovergnügen bietet. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Wir empfehlen, das gesamte Handbuch zu lesen, bevor Sie den SR5400 anschließen und in Betrieb nehmen. Da es verschiedene Anschluß- und Konfigurationsmöglichkeiten gibt, empfehlen wir Ihnen, sich ausführlich von Ihrem Marantz- Fachhändler über die Einstellung Ihrer persönlichen Heimkinoanlage zu beraten zu lassen . VORSICHTSMASSNAHMEN SICHERHEITSHINWEISE ZUR INSTALLATION Damit die Hitze abstrahlen kann, achten Sie darauf, dass sich zwischen diesem Gerät und der Wand oder anderen Komponenten ein Freiraum von mindestens 20 cm/8 zoll über und hinter dem Gerät sowie auf beiden Seiten des Gerätes befindet. -Decken Sie die Entlüftungsöffnungen nicht ab. 20 cm (8 ins.) 20 cm (8 ins.) AV SURROUND RECEIVER SR6400 UP SELECTOR VOLUMEDOWN MEMORYTUNING MODEF/P CLEAR S-DIRECT DISPLAY MUTE A/D 6.1CH INPUT SPEAKERS A/B POWER ON/STANDBY PHONESENTERSTANDBY AUX INPUTS-VIDEO VIDEO L AUDIO R DSS/VCR2 AUXVCR1DVDTV CD CD-RTAPETUNER ATT SELECT BESCHREIBUNG Die DTS-Technologie wurde im Jahre 1994 entwickelt, um Digitalton über 5.1-Kanäle in Ihr Heimkino zu bringen. DTS bietet Ihnen Tonqualität der Spitzenklasse und bringt getrennten Multikanal-Digitalton zu Filmen und Musik. DTS ist ein Multikanal-Tonsystem, das entwickelt wurde, um den vollen Bereich an Digitaltönen wiederzugeben. Der kompromisslose DTS-Digitalverarbeitungsprozess setzt neue Qualitätsnormen bei der Tonwiedergabe in einem Kino und in einem Heimkino, da Sie eine genaue Kopie der Mutterbandaufnahme genießen können. Jetzt kann jeder Kinozuschauer die Tonwiedergabe so hören, wie dies vom Regisseur vorgesehen war. DTS kann zu Hause für Filme oder Musik verwendet werden, die auf DVDs, LDs oder CDs aufgezeichnet sind. DTS und DTS Digital Surround sind eingetragene Warenzeichen der Firma Digital Theater Systems, Inc. Der Vorteil der getrennten Multikanal-Systeme über die Matrix-Systeme ist wohl bekannt. Aber selbst in Heimen, die mit Multikanal-Systemen ausgestattet sind, bleibt die Notwendigkeit für die Matrix-Kodierung von hoher Qualität erhalten. Dies ist so, weil das Verzeichnis der auf Discs und VHS- Kassetten zur Verfügung stehenden Filme sowie der analogen Fernsehprogramme sehr umfangreich ist. Der typische Matrix-Decoder von heute gewinnt einen mittleren Kanal und einen Mono-Surround- Kanal von 2-Kanal-Matrix-Stereotonmaterial. Er ist besser als eine einfache Matrix, da er eine Steuerungslogik enthält, um die Kanaltrennung zu verbessern, aber aufgrund seines begrenzten Mono-Surround-Tons kann er für Benutzer, die an getrennten Multikanal-Ausgang gewohnt sind, enttäuschend sein. Neo:6 bietet verschiedene wichtige Verbesserungen, wie folgt: -Neo :6 bietet bis zu 6 Vollbereichskanäle mit Matrix- Decodierung von Matrix-Stereotonmaterial. Die Benutzer der Anlagen mit 6.1- und 5.1-Kanälen gewinnen 6 bzw. 5 getrennte Kanäle, entsprechend der Auslegung der standardmäßigen Heimkino- Lautsprecheranlage. -Neo :6-Technologie ermöglicht die getrennte Steuerung der verschiedenen Klangelemente in einem Kanal oder in mehreren Kanälen, auf eine Art, die auf natürliche Weise aus der Originaldarstellung folgt. -Neo :6 bietet einen Musikmodus an, um die Nichtmatrix-Stereoaufzeichnungen auf 5 oder 6 Kanäle zu erweitern, so dass die Feinheit und Integrität der Original-Stereoaufnahme nicht beeinträchtigt wird. DTS-ES Extended Surround-Wiedergabe ist ein neues digitales Multikanal-Signalformat, das von der Firma Digital Theater Systems Inc. entwickelt wurde. Es bietet ausgezeichnete Kompatibilität mit dem herkömmlichen DTS Digital Surround- Format, verbessert den Surround-Eindruck und die räumliche Wiedergabe von 360° aber beträchtlich. Dies geschieht dank eines noch mehr erweiterten Surround-Signals. Dieses Format wird seit 1999 in kommerziellen Kinos verwendet. Zusätzlich zu den 5.1 Surround-Kanälen (FL, FR, C, SL, SR und LFE) bietet das Format DTS-ES Extended Surround noch einen zusätzlichen SB-Kanal (hinterer Surround-Kanal) für die Surround-Wiedergabe, so dass man von einem Wiedergabesystem mit 6.1- Kanälen sprechen kann. Das Format DTS-ES Extended Surround enthält zwei Signalformate mit verschiedenen Aufnahmemethoden für die Surround- Signale, nämlich DTS-ES Discrete 6.1 und DTS-ES Matrix 6.1. DTS, DTS-ES Extended Surround und Neo:6 sind Warenzeichen der Firma Digital Theater Systems, Inc. Die Stereo-CD ist ein 16-Bit-Tonträger mit einer Abtastfrequenz von 44,1 kHz. Professionelle Tonwiedergabe mit 20 oder 24 Bit gibt es seit geraumer Zeit, und es besteht ein zunehmendes Interesse an höheren Abtastfrequenzen, sowohl für die Aufnahme als auch für die Wiedergabe zu Hause. Eine höhere Bitrate bietet einen erweiterten dynamischen Bereich. Höhere Abtastfrequenzen ermöglichen einen breiteren Frequenzgang und die Verwendung von Anti- Alias- und Wiederherstellungsfiltern mit besseren Toncharakteristiken. Das Format DTS 96/24 ermöglicht die Codierung von 5.1-Kanal-Tonquellen mit einer Abtastfrequenz von 96 kHz und einer Bitrate von 24 Bit auf DVD- Videotiteln. Als DVD-Video zuerst auf den Markt kam, wurde es möglich, die Tonwiedergabe mit 96 kHz und 24 Bit auch im eigenen Heim zu genießen, aber nur in zwei Kanälen und mit starken Einschränkungen bezüglich der Bildwiedergabe. Daher hatte diese Anwendung wenig praktischen Nutzen. DVD-Audio ermöglicht die 96/24-Wiedergabe über sechs Kanäle, aber ein neues Wiedergabegerät ist dazu erforderlich und nur die analogen Ausgänge sind vorhanden, so dass die Verwendung von D/A- Wandlern und die im Wiedergabegerät eingebauten analogen Elektronikvorrichtungen erforderlich sind. Das Format DTS 96/24 weist die folgenden Funktionsmerkmale auf: 1Tonqualität, die für die 96/24-Originalaufnahme transparent ist. 2 Volle Rückwärts-Kompatibilität mit allen bestehenden Decodern. (Die bestehenden Decoder geben ein Signal mit einer Frequenz von 48 kHz aus.) 3Es ist kein neues Wiedergabegerät erforderlich: Das Format DTS 96/24 kann auf DVD-Videodiscs sowie auf dem Video-Bereich von DVD-Audiodiscs verwendet werden, die von allen DVD-Spielern wiedergegeben werden können. 496/24 5.1-Kanal-Ton mit Videofilmwiedergabe hoher Qualität für Musikprogramme und andere Film-Tonspuren auf DVD-Videodiscs. Das Dolby Digital-System ermöglicht Ihnen die Verwendung eines digitalen Fernsehers sowie von DVD-Tonträgern im Dolby Digital-Tonformat. Außerdem werden im Dolby Digital-Format alle 5 Hauptkanäle (linker, mittlerer und rechter Bildschirmkanal, linker und rechter Surround-Kanal) über den gesamten Tonbereich verwendet, und der Anlage kann, falls erwünscht, ein Subwoofer (0.1) für die tiefen Töne hinzugefügt werden. Dolby Surround Pro Logic II ist eine verbesserte Matrix-Decodierungstechnologie, die eine präzisere Ortung des Tones ermöglicht und ein realistischeres Schallfeld des mit Dolby Surround-Codierung aufgezeichneten Programmmaterial erzeugt. Sie bietet ein überzeugendes dreidimensionales Schallfeld bei der Wiedergabe von herkömmlichen Musik-Stereoaufnahmen und ist ideal für die Erzeugung von Surround-Klang in einem Auto geeignet. Die herkömmlichen Surround-Programme lassen sich problemlos mit Dolby Pro Logic II- Decodern verwenden, während die Soundtracks so codiert werden, dass sie von der Wiedergabe mit
Page 2
3 DEUTSCH ZUBEHÖRTEILE Fernbedienung RC5400SR DISC/DECK PTYATT.–/B /VC R +/A /AN T F.DIRECTDISP./RDSTUNE/SEARCH MO DETREBLE CHANNEL/SKIP B ASS A/DP.SCAN6.1CH INSTEREOM-CH STM EM OCL E ARDISPLAYN IG HTCSII EX/ES DSPDTSS-DIRECTA UTOT .TON E MENU OFFSE T U P / M ENU OSD S L E E PMUT EAMP AUX TU N ERCDTAPECDR/MDDVD P O W E RV CR 1DSS/VCR2TV SYSTEM REMOTE CONTROLLERR C540 0SR OK 0 3 2 1 6 5 4 9 8 7 V OL .MAIN VO L.TV Batterien vom Typ AAA X 2 MW-Rahmenantenne UKW-antenne Netzstromkabel Registrierungskarte Bedienungsanleitung Pro Logic II-Decodierung vollen Gebrauch machen, einschließlich der Kanaltrennung für den linken und rechten Surround-Lautsprecher. (Derartiges Tonmaterial ist auch für herkömmliche Pro Logic- Decoder geeignet.) Dolby Digital EX erzeugt von 5.1-Kanal-Tonquellen einen vollen 6-Kanal-Tonausgang über den gesamten Tonbereich. Dies geschieht mit Hilfe eines Matrix-Decoders, der von den zwei Surround- Kanälen der ursprünglichen Aufnahme drei Surround-Kanäle erzeugt. Für beste Ergebnisse sollte das Dolby Digital EX-System für die Wiedergabe von Soundtracks von Filmen verwendet werden, die mit Dolby Digital Surround EX-Codierung aufgenommen wurden. „Dolby, „Pro Logic und das Doppel-D-Symbol sind Warenzeichen der Dolby Laboratories. Circle Surround II (CS-II) ist eine leistungsstarke und vielseitige Mehrkanal-Technologie. CS-II ist so konzipiert, dass es die Wiedergabe mit bis zu 6.1- Kanal-Surround-Sound von Mono- und Stereotonquellen ermöglicht, sowie von Tonquellen, die mit CS- und andere Matrix-Codierung codiert sind. In allen Fällen erweitert der Decoder die Tonwiedergabe auf 6 Surround-Kanäle und ein Niederfrequenz-/Subwoofer-Signal. Der CS-II- Decoder erzeugt ein Hörumfeld, das den Hörer „mitten in die musikalische Aufführung versetzt und sowohl Videoquellen mit herkömmlichem Hi- Fi-Ton als auch solche mit Surround-Codierung drastisch verbessert. CS-II bietet Surround- Abmischung der hinteren Kanäle, um die Trennung und Bildpositionierung stark zu verbessern, um dem Hörer einen erhöhten Wirklichkeitssinn zu bieten, und zwar sowohl für Audio- als auch für A/V- Produktionen. CS-II bietet viele weitere praktische Funktionen, wie die Dialogdeutlichkeit (SRS-Dialog) für Filme und die kinoartige Bassbereicherung (TruBass). CS-II sorgt dafür, dass der Dialogteil von Filmen klarer und deutlicher zu hören ist und die Bassfrequenzen im Originalprogramm tiefer wiedergegeben werden – wodurch die Beschränkung der niedrigen Frequenzen bei der Wiedergabe über die Lautsprecher um eine volle Oktave aufgehoben wird. Circle Surround II, Dialog Clarity, TruBass, SRS und das Zeichen sind Warenzeichen der Firma SRS Labs, Inc. Die Circle Surround II-, Dialog Clarity- und TruBass- Technologie wird unter Lizenz der Firma SRS Labs, Inc. verwendet. MERKMALE Der Receiver SR5400 enthält die neueste Generation die Decodier-Technologie für digitalen Surround- Klang, wie etwa Dolby Digital EX, Dolby Digital, DTS ES (getrennter 6.1-Kanalausgang und Matrix 6.1), DTS Neo: 6 (Kino, Musik), Dolby Pro-Logic II (Film und Musik), Circle Surround II (Kino und Musik). Marantz ist außerdem zukunftsorientiert. Durch die Verwendung der Vorausgangsbuchsen und mit 6.1 direkten Eingängen bietet der SR5400 schon heute die Technologie von morgen! Der SR5400 bietet einen Verstärker mit 6 vollständig getrennten Kanälen, mit einer Hochstrom-Verstärkungsleistung von 90 Watt für kontinuierlichen und stabilen Leistungsausgang zu jedem der sechs Kanäle. Er verwendet einen großen EI-Stromtransformator und übergroße Entbrummkondensatoren. Die Ausführungskonfiguration garantiert eine leistungsstarke Wiedergabe selbst der anspruchsvollsten Tonspuren von Action-Filmen und Musik-Discs, die den gesamten Tonbereich umfassen (Multikanal-Tonwiedergabe). Durch seine Fähigkeit, besonders hohe Ausgangsspannungen zu erzeugen, kann der SR5400 ganz einfach auch die anspruchsvollsten Lautsprecher mit optimalen Ergebnissen treiben. Der SR5400 enthält die fortgeschrittenste Schaltung zur Verarbeitung eines Digitalsignals, zusammen mit einem Crystal ® 192 kHz/24-Bit-D/A-Wandler in jedem der 7 Kanäle. Außerdem gibt es getrennte Stromversorgungsschaltkreise für die FL-Anzeige und Audio- und Video-Bereiche, um die maximale Trennung, Klangdeutlichkeit und den vollen Dynamikbereich zu ermöglichen. Zusammen mit den von Hand ausgewählten kundenspezifischen Komponenten, arbeiten alle Teile harmonisch zusammen, um alle Nuancen so wiederzugeben, wie es sich der Künstler vorgestellt hat. Der SR5400 wurde nach ausführlichem Feedback von Händlern und Verbrauchern konzipiert und gebaut. Er bietet Lautsprecher-Hochleistungsklemmschrauben und zahlreiche analoge und digitale Eingänge/ Ausgänge. Mit 4 zuordnungsfähigen Digitaleingängen, 2 Komponenteneingängen, SACD-Multikanal- Direkteingängen (für 6.1 Kanäle) und einem Ausgang für das OSD wird die Vielseitigkeit der Anschlüsse auf eine erstaunliche neue Stufe gehoben. Zusätzlich kann der SR5400 die Bildschirm-Informationen über die Y/C- Ausgänge (S-Video) sowie die Ausgänge für zusammengesetzte Videosignale ausgeben. Eine leicht bedienbare Universalfernbedienung ermöglicht den Zugriff auf alle Funktionen und kann zudem für die Bedienung des Systems verwendet werden. Die neue Generation der Marantz-Receiver ist modisch und vollkommen symmetrisch. An der Frontplatte des SR5400 sind die Bedienungstasten auf eine Mindestanzahl reduziert. Die Signalquellen- Wahltasten und Lautstärkeregler sind intuitiv angeordnet. Der große Drehregler auf der linken Seite kann als Multi-Wahlschalter verwendet werden, der die Verwendung aller Funktionen des SR5400 an der Frontplatte ermöglicht. Der SR5400 kann somit auf unvergleichliche Weise für die Unterhaltung zu Hause verwendet werden. Die TruSurround-Kopfhörertechnologie bietet Surround-Wiedergabe auch über den Kopfhörer. Bei der Wiedergabe von Mehrkanal-Toninhalten über den Kopfhörer, beispielsweise von Filmen, die auf einer DVD aufgezeichnet sind, ist das dabei auftretende Hörerlebnis von dem bei der Wiedergabe über die Lautsprecher auftretenden Hörerlebnis fundamental verschieden. Da die Kopfhörer-Lautsprechertreiber die Ohrmuschel bedecken, ist das dabei auftretende Hörerlebnis vom normalen Hörerlebnis über die Lautsprecher sehr verschieden. TruSurround verwendet patentierte Kopfhörer-Perspektivitätskurven, um dieses Problem zu lösen und ein Heimkino-Hörerlebnis ohne Ermüdung zu bieten. TruSurround-Kopfhörer bieten auch ausgezeichneten dreidimensionalen Klang von Mono- und Stereo-Tonmaterial. -Dolby Digital EX, Dolby Digital, DTS ES (getrennter 6.1-Kanalausgang und Matrix 6.1, Neo: 6) -Dolby Pro-Logic II (Film und Musik) -Circle Surround II (Kino und Musik) -6 x 90 Watt (8 Ohm), getrennte Verstärker -Massive Energieversorgung, riesiger EI- Transformator, große Entbrummkondensatoren -192 kHz/24-Bit Crystal ® D/A-Wandler für alle 7 Kanäle - 32-Bit-Chipsets für die digitale Surround-Verarbeitung-Video-Aus-Modus -Große Lautsprecher- Hochleistungsklemmschrauben für alle Kanäle -Einstellungsmenü über den Ausgang für zusammengesetzte Signale und den S- Videoausgang -Automatische Eingangssignal-Erfassung - Verbesserte Methode für die Sendernameneingabe, Speicher für 50 Sender -Funktion für die automatische Einstellung der Lautsprecherabstände (Verzögerungszeit) -Großer Multibetriebsregler auf der linken Seite -Universalfernbedienung
