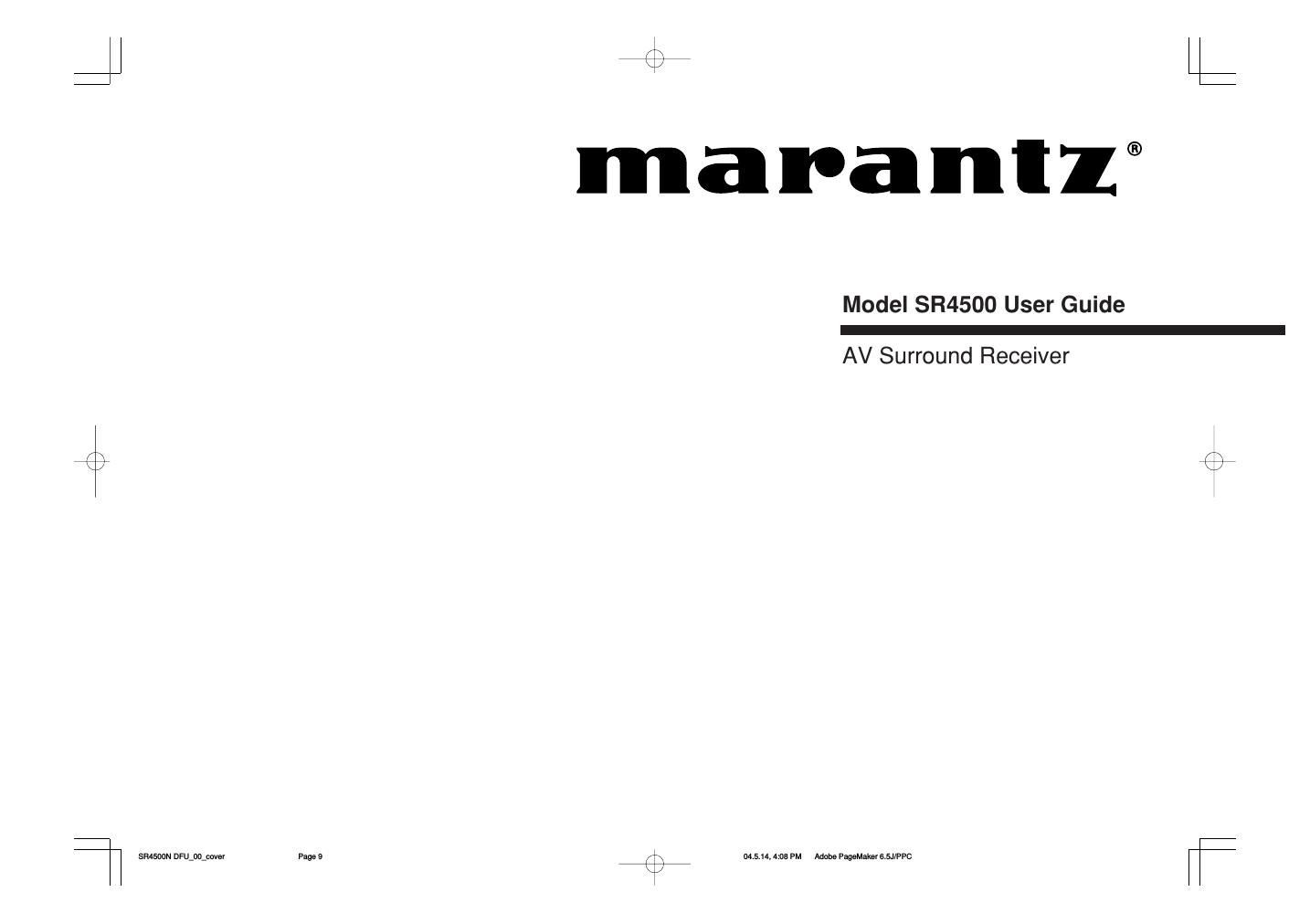

Marantz SR 4500 Owners Manual 2

This is the 40 pages manual for Marantz SR 4500 Owners Manual 2.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 40

Extracted text from Marantz SR 4500 Owners Manual 2 (Ocr-read)

Page 1

1 DEUTSCH VORWORT Bitte lesen Sie diesen Abschnitt vor dem Anschließen des Geräts an das Stromnetz sorgfältig durch. NETZSPANNUNGSEINSTELLUNG AM GERÄT Ihr Marantz Produkt ist für die Netzspannung in Ihrer Region geeignet und entspricht den Sicherheitsanforderungen. SR4500 kann nur mit einer Spannung von 230 V AC betrieben werden. COPYRIGHT Das Überspielen und Wiedergeben urheberrechtlich geschützter Werke ist nur erlaubt, wenn dabei die Rechte von Dritten nicht verletzt werden. Weitere Informationen sind folgenden Unterlagen zu entnehmen: – Copyright-Gesetz 1956 – Gesetz für dramatische und musikalische Aufführungen 1958 – Aufführerschutzgesetze 1963 und 1972 – Jegliche nachfolgenden Gesetze und Vorschriften INHALTSVERZEICHNIS VORWORT ........................................... 1 EINLEITUNG ....................................... 2 VORSICHTSMASSNAHMEN .............. 2 BESCHREIBUNG ................................ 2 MERKMALE ........................................ 3 ZUBEHÖRTEILE ................................. 3 FRONTPLATTE ................................... 4 FL-ANZEIGE .................................................................. 5 RÜCKSEITE ........................................ 6 FERNBEDIENUNGSBETRIEB ............ 7 FUNKTIONEN UND BEDIENUNGSWEISEN ................ 7 PROGRAMMIERUNG DER FERNBEDIENUNG ........... 8 EINSATZ DER FERNBEDIENUNG ................................ 9 ALLGEMEINE INFORMATIONEN DER FERNBEDIENUNG RC5500SR FÜR DEN RECEIVER SR4500 ....................... 9 ANSCHLÜSSE .................................. 11 AUFSTELLUNG DER LAUTSPRECHER .................... 11 ANSCHLIESSEN DER LAUTSPRECHER ................... 11 ANSCHLIESSEN DER AUDIOKOMPONENTEN ........ 12 ANSCHLIESSEN DER VIDEOKOMPONENTEN ........ 13 FORTGESCHRITTENE ANSCHLÜSSE ...................... 14 ANSCHLIESSEN AN DIE FERNBEDIENUNGSBUCHSEN ... 14 ANSCHLIESSEN DER ANTENNENKLEMMEN .......... 15 EINSTELLUNG .................................. 16 EINSTELLUNGSMENÜ-SYSTEM ............................... 16 EINGABE DES GEWÜNSCHTEN MENÜ-EINTRAGS IM EINSTELLUNGSMENÜ (SETUP MENU) .................... 16 SIMPLE SETUP ........................................................... 17 1. INPUT (EINGABE-EINSTELLUNG) (ZUWEISBARER DIGITALEINGANG) ..................... 17 2. SPEAKER (LAUTSPRECHEREINSTELLUNG) ....... 18 3. EINSTELLUNG PREFERENCE (PRIORITÄTSEINSTELLUNG) ................................ 21 4. SURROUND ............................................................ 21 5. PL II (DOLBY PRO LOGIC II )-MUSIKPARAMETER .. 22 6. CS II (CIRCLE SURROUND II) ............................... 22 ALLGEMEINE BEDIENUNG (WIEDERGABE) ................................ 23 WAHL EINER EINGANGSQUELLE ............................. 23 WAHL DES SURROUND-MODUS .............................. 23 EINSTELLEN DER HAUPTLAUTSTÄRKE .................. 23 EINSTELLUNG DER TONSTEUERUNG (BÄSSE UND HÖHEN) ................................................ 23 VORÜBERGEHENDES AUSSCHALTEN DER TONWIEDERGABE ..................................................... 23 VERWENDUNG DER EINSCHLAF-ZEITSCHALTUHR ... 23 NACHT-MODUS .......................................................... 23 SURROUND-MODI ............................ 24 WEITERE FUNKTIONEN .................. 27 ABSCHWÄCHUNG DES ANALOGEN EINGANGSSIGNALS ................................................... 27 WIEDERGABE ÜBER DEN KOPFHÖRER ................. 27 VIDEO EIN/AUS ........................................................... 27 ANZEIGEMODUS ........................................................ 27 WAHL DES ANALOGEN ODER DIGITALEN TONEINGANGS ........................................................... 27 AUFNAHME EINER ANALOGEN SIGNALQUELLE .... 28 HT-EQ .......................................................................... 28 7.1-KANAL-EINGANG ................................................. 28 7.1 CH INPUT LEVEL .................................................. 29 ALLGEMEINE BEDIENUNG (TUNER) ... 30 RADIOHÖREN ............................................................. 30 SENDERSPEICHERUNG ............................................ 30 RDS-BETRIEB ............................................................. 32 SURROUND-LAUTSPRECHERSYSTEM B .. 33 MEHRRAUMWIEDERGABE UNTER VERWENDUNG DER BUCHSEN S (SURROUND) SPEAKER B .......... 33 STÖRUNGSSUCHE .......................... 34 TECHNISCHE DATEN ....................... 35 ABMESSUNGEN ............................... 35 43/%'6@@%&6@04.5.14, 5:01 PM Page 1"EPCF1BHF.BLFS+11$

Page 2

2 DEUTSCH EINLEITUNG Wir danken Ihnen, daß Sie sich für den DTS/Dolby Digital Surround-Receiver SR4500 von Marantz entschieden haben. Dieses erstaunliche Gerät ist so gebaut, daß es Ihnen jahrelanges, problemloses Heimkinovergnügen bietet. Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Wir empfehlen, das gesamte Handbuch zu lesen, bevor Sie den SR4500 anschließen und in Betrieb nehmen. Da es verschiedene Anschluß- und Konfigurationsmöglichkeiten gibt, empfehlen wir Ihnen, sich ausführlich von Ihrem Marantz- Fachhändler über die Einstellung Ihrer persönlichen Heimkinoanlage zu beraten zu lassen. VORSICHTSMASSNAHMEN SICHERHEITSHINWEISE ZUR INSTALLATION Damit die Hitze abstrahlen kann, achten Sie darauf, dass sich zwischen diesem Gerät und der Wand oder anderen Komponenten ein Freiraum von mindestens 20 cm/8 zoll über und hinter dem Gerät sowie auf beiden Seiten des Gerätes befindet. -Decken Sie die Entlüftungsöffnungen nicht ab. BESCHREIBUNG Die DTS-Technologie wurde im Jahre 1994 entwickelt, um Digitalton über 5.1-Kanäle in Ihr Heimkino zu bringen. DTS bietet Ihnen Tonqualität der Spitzenklasse und bringt getrennten Multikanal-Digitalton zu Filmen und Musik. DTS ist ein Multikanal-Tonsystem, das entwickelt wurde, um den vollen Bereich an Digitaltönen wiederzugeben. Der kompromisslose DTS-Digitalverarbeitungsprozess setzt neue Qualitätsnormen bei der Tonwiedergabe in einem Kino und in einem Heimkino, da Sie eine genaue Kopie der Mutterbandaufnahme genießen können. Jetzt kann jeder Kinozuschauer die Tonwiedergabe so hören, wie dies vom Regisseur vorgesehen war. DTS kann zu Hause für Filme oder Musik verwendet werden, die auf DVDs, LDs oder CDs aufgezeichnet sind. „DTS und „DTS Digital Surround sind eingetragene Warenzeichen der Firma Digital Theater Systems, Inc. Der Vorteil der getrennten Multikanal-Systeme über die Matrix-Systeme ist wohl bekannt. Aber selbst in Heimen, die mit Multikanal-Systemen ausgestattet sind, bleibt die Notwendigkeit für die Matrix-Kodierung von hoher Qualität erhalten. Dies ist so, weil das Verzeichnis der auf Discs und VHS- Kassetten zur Verfügung stehenden Filme sowie der analogen Fernsehprogramme sehr umfangreich ist. Der typische Matrix-Decoder von heute gewinnt einen mittleren Kanal und einen Mono-Surround-Kanal von 2- Kanal-Matrix-Stereotonmaterial. Er ist besser als eine einfache Matrix, da er eine Steuerungslogik enthält, um die Kanaltrennung zu verbessern, aber aufgrund seines begrenzten Mono-Surround-Tons kann er für Benutzer, die an getrennten Multikanal-Ausgang gewohnt sind, enttäuschend sein. Neo:6 bietet verschiedene wichtige Verbesserungen, wie folgt: -Neo :6 bietet bis zu 6 Vollbereichskanäle mit Matrix- Decodierung von Matrix-Stereotonmaterial. Die Benutzer der Anlagen mit 6.1- und 5.1-Kanälen gewinnen 6 bzw. 5 getrennte Kanäle, entsprechend der Auslegung der standardmäßigen Heimkino- Lautsprecheranlage. -Neo:6-Technologie ermöglicht die getrennte Steuerung der verschiedenen Klangelemente in einem Kanal oder in mehreren Kanälen, auf eine Art, die auf natürliche Weise aus der Originaldarstellung folgt. -Neo :6 bietet einen Musikmodus an, um die Nichtmatrix-Stereoaufzeichnungen auf 5 oder 6 Kanäle zu erweitern, so dass die Feinheit und Integrität der Original-Stereoaufnahme nicht beeinträchtigt wird. DTS-ES Extended Surround-Wiedergabe ist ein neues digitales Multikanal-Signalformat, das von der Firma Digital Theater Systems Inc. entwickelt wurde. Es bietet ausgezeichnete Kompatibilität mit dem herkömmlichen DTS Digital Surround-Format, verbessert den Surround-Eindruck und die räumliche Wiedergabe von 360° aber beträchtlich. Dies geschieht dank eines noch mehr erweiterten Surround-Signals. Dieses Format wird seit 1999 in kommerziellen Kinos verwendet. Zusätzlich zu den 5.1 Surround-Kanälen (FL, FR, C, SL, SR und LFE) bietet das Format DTS-ES Extended Surround noch einen zusätzlichen SB-Kanal (hinterer Surround-Kanal) für die Surround-Wiedergabe, so dass man von einem Wiedergabesystem mit 6.1-Kanälen sprechen kann. Das Format DTS-ES Extended Surround enthält zwei Signalformate mit verschiedenen Aufnahmemethoden für die Surround-Signale, nämlich DTS-ES Discrete 6.1 und DTS-ES Matrix 6.1. „ DTS, „DTS-ES Extended Surround und „Neo:6 sind Warenzeichen der Firma Digital Theater Systems, Inc. Die Stereo-CD ist ein 16-Bit-Tonträger mit einer Abt- astfrequenz von 44,1 kHz. Professionelle Tonwieder- gabe mit 20 oder 24 Bit gibt es seit geraumer Zeit, und es besteht ein zunehmendes Interesse an höheren Abtastfrequenzen, sowohl für die Aufnahme als auch für die Wiedergabe zu Hause. Eine höhere Bitrate bie- tet einen erweiterten dynamischen Bereich. Höhere Abtastfrequenzen ermöglichen einen breiteren Frequenzgang und die Verwendung von Anti-Alias- und Wiederherstellungsfiltern mit besseren Ton- charakteristiken. Das Format DTS 96/24 ermöglicht die Codierung von 5.1-Kanal-Tonquellen mit einer Abtastfrequenz von 96 kHz und einer Bitrate von 24 Bit auf DVD-Videotiteln. Als DVD-Video zuerst auf den Markt kam, wurde es möglich, die Tonwiedergabe mit 96 kHz und 24 Bit auch im eigenen Heim zu genießen, aber nur in zwei Kanälen und mit starken Einschränkungen bezüglich der Bildwiedergabe. Daher hatte diese Anwendung wenig praktischen Nutzen. DVD-Audio ermöglicht die 96/24-Wiedergabe über sechs Kanäle, aber ein neues Wiedergabegerät ist dazu erforderlich und nur die analogen Ausgänge sind vorhanden, so dass die Verwendung von D/A- Wandlern und die im Wiedergabegerät eingebauten analogen Elektronikvorrichtungen erforderlich sind. Das Format DTS 96/24 weist die folgenden Funktionsmerkmale auf: 1 Tonqualität, die für die 96/24-Originalaufnahme transparent ist.2 Volle Rückwärts-Kompatibilität mit allen bestehen- den Decodern. (Die bestehenden Decoder geben ein Signal mit einer Frequenz von 48 kHz aus.) 3 Es ist kein neues Wiedergabegerät erforderlich: Das Format DTS 96/24 kann auf DVD-Videodiscs sowie auf dem Video-Bereich von DVD-Audiodiscs verwendet werden, die von allen DVD-Spielern wiedergegeben werden können. 4 96/24 5.1-Kanal-Ton mit Videofilmwiedergabe hoher Qualität für Musikprogramme und andere Film-Tonspuren auf DVD-Videodiscs. Das Dolby Digital-System ermöglicht Ihnen die Verwendung eines digitalen Fernsehers sowie von DVD- Tonträgern im Dolby Digital-Tonformat. Außerdem werden im Dolby Digital-Format alle 5 Hauptkanäle (linker, mittlerer und rechter Bildschirmkanal, linker und rechter Surround-Kanal) über den gesamten Tonbereich verwendet, und der Anlage kann, falls erwünscht, ein Subwoofer (0.1) für die tiefen Töne hinzugefügt werden. Dolby Surround Pro Logic II ist eine verbesserte Matrix-Decodierungstechnologie, die eine präzisere Ortung des Tones ermöglicht und ein realistischeres Schallfeld des mit Dolby Surround-Codierung aufgezeichneten Programmmaterial erzeugt. Sie bietet ein überzeugendes dreidimensionales Schallfeld bei der Wiedergabe von herkömmlichen Musik-Stereoaufnahmen und ist ideal für die Erzeugung von Surround-Klang in einem Auto geeignet. Die herkömmlichen Surround-Programme lassen sich problemlos mit Dolby Pro Logic II- Decodern verwenden, während die Soundtracks so codiert werden, dass sie von der Wiedergabe mit Pro Logic II-Decodierung vollen Gebrauch machen, einschließlich der Kanaltrennung für den linken und rechten Surround-Lautsprecher. (Derartiges Tonmaterial ist auch für herkömmliche Pro Logic- Decoder geeignet.) Dolby Digital EX erzeugt von 5.1-Kanal-Tonquellen einen vollen 6-Kanal-Tonausgang über den gesamten Tonbereich. Dies geschieht mit Hilfe eines Matrix- Decoders, der von den zwei Surround-Kanälen der ursprünglichen Aufnahme drei Surround-Kanäle erzeugt. Für beste Ergebnisse sollte das Dolby Digital EX-System für die Wiedergabe von Soundtracks von Filmen verwendet werden, die mit Dolby Digital Surround EX-Codierung aufgenommen wurden. 20 cm (8 ins.) 20 cm (8 ins.) SURROUND AV SURROUND RECEIVER SR4500 DOWN UPVOLUME INPUT SELECTOR POWER ON/ON PHONESSTANDBY MUTE 7.1CH INPUTS.SPEAKER B ATT PURESETUPDIRECTSIMPLEAUTOHT-EQMENUENTERDISPLAYMEMOCLEART-MODEEXITBAND MODE DISPMULTIAUT OTUNEDSTV – OFFNIGHTPEAKANALOGDIGITALAT T SLEEPSURR AUTODIRECTDISC 6.1MT X 6.1EQDIGITALSURROUNDPCMLCRSL S SRLFE 43/%'6@@%&6@04.5.14, 5:02 PM Page 2"EPCF1BHF.BLFS+11$
