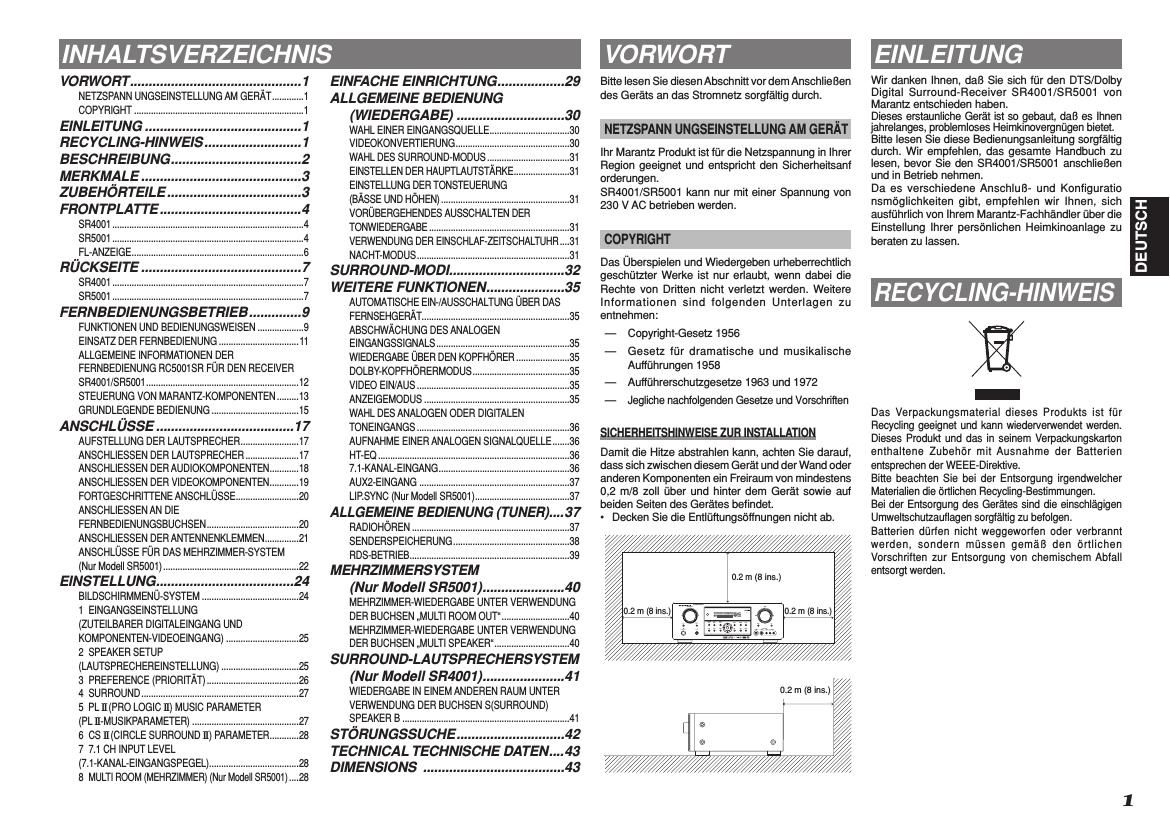

Page 1
2 DEUTSCH Über Dolby Pro Logic IIx Dolby Pro Logic IIx-Technologie bietet durch die Wiedergabe über 7.1 Kanäle eine natürliche Hörerfahrung für die Heimkinoanlage. Dolby Pro Logic IIx ist ein Ergebnis der Erfahrungen, die die Firma Dolby auf dem Gebiete des Surround-Klangs und der Matrix-Decodiertechnologien gesammelt hat und ist eine vollständige Lösung für die Surround- Klangwiedergabe, die das Hörerlebnis bei der Wiedergabe von Tonquellen mit Stereo- und 5.1- Kanal-Codierung maximiert. Dolby Pro Logic IIx ist vollständig mit Dolby Surround Pro Logic-Technologie kompatibel und kann eine Vielzahl der im Handel erhältlichen Videokassetten und Fernsehprogramme, die mit Dolby Surround codiert sind, auf optimale Weise mit verbesserter Tiefe und Raumau ösung decodieren. Diese Technologie kann auch Stereoaufnahmen hoher Qualität und 5.1-Kanal-Musikaufnahmen mit fortgeschrittener Au ösung nahtlos in ein Hörerlebnis mit 6.1- oder 7.1-Kanal-Wiedergabe verarbeiten. Die Dolby-Kopfhörertechnologie bietet Surround- Klang bei der Wiedergabe über den Kopfhörer. Bei der Wiedergabe von Mehrkanal-Toninhalten über den Kopfhörer, beispielsweise von Filmen, die auf einer DVD aufgezeichnet sind, ist das dabei auftretende Hörerlebnis von dem bei der Wiedergabe über die Lautsprecher auftretenden Hörerlebnis fundamental verschieden. Da die Kopfhörer- Lautsprechertreiber die Ohrmuschel bedecken, ist das dabei auftretende Hörerlebnis vom normalen Hörerlebnis über die Lautsprecher sehr verschieden. Dolby verwendet patentierte Kopfhörerperspektiven- Kurven, um dieses Problem zu lösen, und bietet einen ermüdungsfreies, umfassendes Heimkino- Hörerlebnis. Der Dolby-Kopfhörer bietet auch eine außergewöhnliche dreidimensionale Tonwiedergabe von Stereosignalquellen. „Dolby, „Pro Logic, „Surround EX und das Doppel-D- Symbol sind Warenzeichen der Dolby Laboratories. Circle Surround II (CS- II) ist eine leistungsstarke und vielseitige Mehrkanal-Technologie. CS- II ist so konzipiert, dass es die Wiedergabe mit bis zu 6.1-Kanal-Surround-Sound von Mono- und Stereotonquellen ermöglicht, sowie von Tonquellen, die mit CS- und andere Matrix-Codierung codiert sind. In allen Fällen erweitert der Decoder die Tonwiedergabe auf 6 Surround-Kanäle und ein Niederfrequenz-/Subwoofer-Signal. Der CS- II- Decoder erzeugt ein Hörumfeld, das den Hörer „mitten in die musikalische Aufführung versetzt und sowohl Videoquellen mit herkömmlichem Hi-Fi-Ton als auch solche mit Surround-Codierung drastisch verbessert. CS- II bietet Surround-Abmischung der hinteren Neo :6 bietet einen Musikmodus an, um die Nichtmatrix-Stereoaufzeichnungen auf 5 oder 6 Kanäle zu erweitern, so dass die Feinheit und Integrität der Original-Stereoaufnahme nicht beeinträchtigt wird. DTS-ES Extended Surround-Wiedergabe ist ein neues digitales Multikanal-Signalformat, das von der Firma Digital Theater Systems Inc. entwickelt wurde. Es bietet ausgezeichnete Kompatibilität mit dem herkömmlichen DTS Digital Surround- Format, verbessert den Surround-Eindruck und die räumliche Wiedergabe von 360° aber beträchtlich. Dies geschieht dank eines noch mehr erweiterten Surround-Signals. Dieses Format wird seit 1999 in kommerziellen Kinos verwendet. Zusätzlich zu den 5.1 Surround-Kanälen (FL, FR, C, SL, SR und LFE) bietet das Format DTS-ES Extended Surround noch einen zusätzlichen SB-Kanal (hinterer Surround-Kanal) für die Surround-Wiedergabe, so dass man von einem Wiedergabesystem mit 6.1- Kanälen sprechen kann. Das Format DTS-ES Extended Surround enthält zwei Signalformate mit verschiedenen Aufnahmemethoden für die Surround-Signale, nämlich DTS-ES Discrete 6.1 und DTS-ES Matrix 6.1. „DTS, „DTS-ES Extended Surround und „Neo:6 sind Warenzeichen der Firma Digital Theater Systems, Inc. Die Stereo-CD ist ein 16-Bit-Tonträger mit einer Abtastfrequenz von 44,1 kHz. Professionelle Tonwiedergabe mit 20 oder 24 Bit gibt es seit geraumer Zeit, und es besteht ein zunehmendes Interesse an höheren Abtastfrequenzen, sowohl für die Aufnahme als auch für die Wiedergabe zu Hause. Eine höhere Bitrate bietet einen erweiterten dynamischen Bereich. Höhere Abtastfrequenzen ermöglichen einen breiteren Frequenzgang und die Verwendung von Anti-Alias- und Wiederherstellungs ltern mit besseren Toncharakteristiken. Das Format DTS 96/24 ermöglicht die Codierung von 5.1-Kanal-Tonquellen mit einer Abtastfrequenz von 96 kHz und einer Bitrate von 24 Bit auf DVD-Videotiteln. Als DVD-Video zuerst auf den Markt kam, wurde es möglich, die Tonwiedergabe mit 96 kHz und 24 Bit auch im eigenen Heim zu genießen, aber nur in zwei Kanälen und mit starken Einschränkungen bezüglich der Bildwiedergabe. Daher hatte diese Anwendung wenig praktischen Nutzen. DVD-Audio ermöglicht die 96/24-Wiedergabe über sechs Kanäle, aber ein neues Wiedergabegerät ist dazu erforderlich und nur die analogen Ausgänge sind vorhanden, so dass die Verwendung von D/A- Wandlern und die im Wiedergabegerät eingebauten analogen Elektronikvorrichtungen erforderlich sind. Das Format DTS 96/24 weist die folgenden Funktionsmerkmale auf: 1. Tonqualität, die für die 96/24-Originalaufnahme transparent ist. 2. Volle Rückwärts-Kompatibilität mit allen bestehenden Decodern. (Die bestehenden Decoder geben ein Signal mit einer Frequenz von 48 kHz aus.) 3. Es ist kein neues Wiedergabegerät erforderlich: Das Format DTS 96/24 kann auf DVD-Videodiscs sowie auf dem Video-Bereich von DVD-Audiodiscs verwendet werden, die von allen DVD-Spielern wiedergegeben werden können. 4. 96/24 5.1-Kanal-Ton mit Videofilmwiedergabe hoher Qualität für Musikprogramme und andere Film-Tonspuren auf DVD-Videodiscs. „DTS und „DTS 96/24 sind Warenzeichen der Digital Theater Systems, Inc. Das Dolby Digital-System ermöglicht Ihnen die Verwendung eines digitalen Fernsehers sowie von DVD-Tonträgern im Dolby Digital-Tonformat. Außerdem werden im Dolby Digital-Format alle 5 Hauptkanäle (linker, mittlerer und rechter Bildschirmkanal, linker und rechter Surround-Kanal) über den gesamten Tonbereich verwendet, und der Anlage kann, falls erwünscht, ein Subwoofer (0.1) für die tiefen Töne hinzugefügt werden. Dolby Surround Pro Logic II ist eine verbesserte Matrix- Decodierungstechnologie, die eine präzisere Ortung des Tones ermöglicht und ein realistischeres Schallfeld des mit Dolby Surround-Codierung aufgezeichneten Programmmaterial erzeugt. Sie bietet ein überzeugendes dreidimensionales Schallfeld bei der Wiedergabe von herkömmlichen Musik-Stereoaufnahmen und ist ideal für die Erzeugung von Surround-Klang in einem Auto geeignet. Die herkömmlichen Surround-Programme lassen sich problemlos mit Dolby Pro Logic II-Decodern verwenden, während die Soundtracks so codiert werden, dass sie von der Wiedergabe mit Pro Logic II-Decodierung vollen Gebrauch machen, einschließlich der Kanaltrennung für den linken und rechten Surround- Lautsprecher. (Derartiges Tonmaterial ist auch für herkömmliche Pro Logic-Decoder geeignet.) Dolby Digital EX erzeugt von 5.1-Kanal-Tonquellen einen vollen 6-Kanal-Tonausgang über den gesamten Tonbereich. Dies geschieht mit Hilfe eines Matrix- Decoders, der von den zwei Surround-Kanälen der ursprünglichen Aufnahme drei Surround-Kanäle erzeugt. Für beste Ergebnisse sollte das Dolby Digital EX-System für die Wiedergabe von Soundtracks von Filmen verwendet werden, die mit Dolby Digital Surround EX-Codierung aufgenommen wurden. BESCHREIBUNG Die DTS-Technologie wurde im Jahre 1994 entwickelt, um Digitalton über 5.1-Kanäle in Ihr Heimkino zu bringen. DTS bietet Ihnen Tonqualität der Spitzenklasse und bringt getrennten Multikanal-Digitalton zu Filmen und Musik. DTS ist ein Multikanal-Tonsystem, das entwickelt wurde, um den vollen Be reich an Digitaltönen wiederzugeben. Der kompromisslose DTS-Digitalverarbeitungsprozess setzt neue Qualitätsnormen bei der Tonwiedergabe in einem Kino und in einem Heimkino, da Sie eine genaue Kopie der Mutterbandaufnahme genießen können. Jetzt kann jeder Kinozuschauer die Tonwiedergabe so hören, wie dies vom Regisseur vorgesehen war. DTS kann zu Hause für Filme oder Musik verwendet werden, die auf DVDs, LDs oder CDs aufgezeichnet sind. „DTS und „DTS Digital Surround sind eingetragene Warenzeichen der Firma Digital Theater Systems, Inc. Der Vorteil der getrennten Multikanal-Systeme über die Matrix-Systeme ist wohl bekannt. Aber selbst in Heimen, die mit Multikanal-Systemen ausgestattet sind, bleibt die Notwendigkeit für die Matrix-Kodierung von hoher Qualität erhalten. Dies ist so, weil das Verzeichnis der auf Discs und VHS- Kassetten zur Verfügung stehenden Filme sowie der analogen Fernsehprogramme sehr umfangreich ist. Der typische Matrix-Decoder von heute gewinnt einen mittleren Kanal und einen Mono-Surround-Kanal von 2-Kanal-Matrix-Stereotonmaterial. Er ist besser als eine einfache Matrix, da er eine Steuerungslogik enthält, um die Kanaltrennung zu verbessern, aber aufgrund seines begrenzten Mono-Surround-Tons kann er für Benutzer, die an getrennten Multikanal- Ausgang gewohnt sind, enttäuschend sein. Neo:6 bietet verschiedene wichtige Verbesserungen, wie folgt: Neo:6 bietet bis zu 6 Vollbereichskanäle mit Matrix- Decodierung von Matrix-Stereotonmaterial. Die Benutzer der Anlagen mit 6.1- und 5.1-Kanälen gewinnen 6 bzw. 5 getrennte Kanäle, entsprechend der Auslegung der standardmäßigen Heimkino- Lautsprecheranlage. Neo:6-Technologie ermöglicht die getrennte Steuerung der verschiedenen Klangelemente in einem Kanal oder in mehreren Kanälen, auf eine Art, die auf natürliche Weise aus der Originaldarstellung folgt.
Page 2
3 DEUTSCH MERKMALE Der Receiver SR4001/SR5001 enthält die neueste Generation die Decodier-Technologie für digitalen Surround-Klang, wie etwa Dolby Digital EX, Dolby Digital, DTS-ES (getrennter 6.1-Kanalausgang und Matrix 6.1), DTS Neo: 6 (Kino, Musik), Dolby Pro- Logic IIx (Film, Musik und Spiel), Circle Surround II (Kino und Musik). Marantz ist außerdem zukunftsorientiert. Durch die Verwendung von Vorausgangsbuchsen, Direkteingängen für 7.1-Kanäle und einen RS- 232C-Kommunikationsanschluss kann (Nur Modell SR5001) der Receiver SR4001/SR5001 schon heute auf die Technologie von morgen aufgerüstet werden! Der Receiver SR4001/SR5001 enthält einen Verstärker, der über den gesamten Tonbereich die Tonwiedergabe über 7 getrennte Kanäle ermöglicht und eine Leistung von 80 Watt (SR4001)/90 Watt (SR5001) für Hochstromverstärkung bietet, um jeden der 7 Kanäle kontinuierlich mit Strom zu versorgen. Er verwendet einen großen EI-Stromtransformator und übergroße Entbrummkondensatoren. Die Ausführungskonfiguration garantiert eine leistungsstarke Wiedergabe selbst der anspruchsvollsten Tonspuren von Action-Filmen und Musik-Discs, die den gesamten Tonbereich umfassen (Multikanal-Tonwiedergabe). Durch seine Fähigkeit, besonders hohe Ausgangsspannungen zu erzeugen, kann der SR4001/SR5001 ganz einfach auch die anspruchsvollsten Lautsprecher mit optimalen Ergebnissen treiben. Der SR4001/SR5001 enthält die fortgeschrittenste Schaltung zur Verarbeitung eines Digitalsignals, zusammen mit einem Crystal ® 192 kHz/24-Bit-D/A- Wandler in jedem der 8 Kanäle. Außerdem gibt es getrennte Stromversorgungsschaltkreise für die FL-Anzeige und Audio- und Video-Bereiche, um die maximale Trennung, Klangdeutlichkeit und den vollen Dynamikbereich zu ermöglichen. Zusammen mit den von Hand ausgewählten kundenspezi schen Komponenten, arbeiten alle Teile harmonisch zusammen, um alle Nuancen so wiederzugeben, wie es sich der Künstler vorgestellt hat. Bei der Auslegung und Konstruktion des SR4001/ SR5001 hat das Feedback von Fachleuten für kundenspezifische Installationen, Fachhändlern und Kunden eine wichtige Rolle gespielt. Dieser Receiver weist eine Mehrzimmer-/Mehrsignalquellen funktion, einen RS-232C-Kommunikationsanschluss (nur Modell SR5001), Hochleistungs- Lautsprecherpolklemmen und eine umfassende Ausstattung mit analogen und digitalen Ein- und Ausgängen auf. Mit 6 zuweisbare Digitaleingängen (einschließlich eines AUX-Eingangs an der Frontplatte), 3 zuweisbare Komponenteneingänge (beim Modell SR5001), 5 zuweisbare Digitaleingänge (beim Modell SR4001), Mehrkanal-(7.1-Kanal-) SACD-Direkteingängen mit Videokonvertierungss ystem und Bildschirmmenü-Ausgang erreicht die Vielseitigkeit dieses Receivers ein erstaunliches neues Niveau. Außerdem kann der SR4001/SR5001 die Bildschirmmenü-Informationen über die Y/C-(S- Video-) und die FBAS-Ausgänge ausgeben. Eine leicht zu verwendende Universalfernbedienung ermöglicht die Steuerung aller Betriebsfunktionen und kann außerdem auch für die Systemsteuerung verwendet werden. Dieses Gerät ist mit einer Funktion für Simple Setup versehen, um die Einstellung zu erleichtern. Sie können die Einstellung aller Lautsprecher durchführen, indem Sie einfach die Zimmergröße und die Anzahl der Lautsprecher mit der Funktion für Simple Setup wählen. Sie können auch kundenspezi sche Einstellungen vornehmen, genau wie bei herkömmlichen AV-Verstärkern. Dolby Digital EX, Dolby Digital, DTS-ES (Discrete 6.1, Matrix 6.1, Neo: 6 ) Dolby-Kopfhörer 2 Dolby Pro-Logic IIx (Movie, Music, Game) Circle Surround II (Movie, Music, Mono) HDCD-Decodierung 7 x 80 Watt (8 Ohm) (SR4001)/7 x 90 Watt (8 Ohm) (SR5001), getrennte Verstärker Schaltung für Hochleistungs-Rückkopplung Massive Energieversorgung, riesiger EI- Transformator, große Entbrummkondensatoren 192 kHz/24-Bit Crystal ® D/A-Wandler für alle 7 Kanäle 32-Bit-Chipsets für die digitale Surround- Verarbeitung Video-Aus-Modus Große Lautsprecher-Hochleistungsklemmschrauben für alle Kanäle Anschlussbuchse RS-232C für die Systemsteuerung (Nur Modell SR5001) Einstellungsmenü über alle Videoausgänge (zusammengesetztes Videosignal, S-Videosignal und Komponentenvideosignal) Automatische Eingangssignal-Erfassung Verbesserte Methode für die Sendernameneingabe, Speicher für 50 Sender Funktion für die automatische Einstellung der Lautsprecherabstände (Verzögerungszeit) AUX-Eingang an der Frontplatte (Digitalkamera, tragbarer DVD-Player) Universalfernbedienung Einfache Einrichtungsfunktion Videokonvertierungssystem LIP.SYNC-Funktion (Audio-Verzögerung) ZUBEHÖRTEILE Fernbedienung RC5001SR S Y S T E M R EMOT E C O N TR O L LERRC5500SR EXIT SE TU P / MENU OSDENTER 7.1CH INA/DHT-EQP.SCANSTEREONIGHTM-CH STCS I IEX/E SVIRTUALT.MODEINPUT LIP SYNC/dtsAITP MULTI/CATM-SPKR SPKR A/BMUTE TREBLEBASSCH -S E LV-OFF ATT.AUDIO SUBTITLEDISC+ANGLE 3B A N D2 1 6 4 5 4 9 4 8 7 +10M E M O0C L D S S V C R D V D T V F.DIRECT PTYT.DISPBASS TUNINGPRESETT.TONE CH/CAT VOLLUME OFFO N S OU R C E SURROUNDP.DIRECTDISPLAYSLEEPSET LEARN SEND TAPEAUX 1 AUX 2AMP TUNERCD CDRMD l/ l/ Batterien vom Typ AAA × 2 MW-Rahmenantenne UKW-antenne Netzkabel Abdeckung der an der Vorderseite be ndlichen AUX-Buchse PUSH PUSH Bedienungsanleitung Kanäle, um die Trennung und Bildpositionierung stark zu verbessern, um dem Hörer einen erhöhten Wirklichkeitssinn zu bieten, und zwar sowohl für Audio- als auch für A/V-Produktionen. CS-II bietet viele weitere praktische Funktionen, wie die Dialogdeutlichkeit (SRS-Dialog) für Filme und die kinoartige Bassbereicherung (TruBass). CS-II sorgt dafür, dass der Dialogteil von Filmen klarer und deutlicher zu hören ist und die Bassfrequenzen im Originalprogramm tiefer wiedergegeben werden – wodurch die Beschränkung der niedrigen Frequenzen bei der Wiedergabe über die Lautsprecher um eine volle Oktave aufgehoben wird. Circle Surround II, Dialog Clarity, TruBass, SRS und das Zeichen sind Warenzeichen der Firma SRS Labs, Inc. Die Circle Surround II-, Dialog Clarity- und TruBass- Technologie wird unter Lizenz der Firma SRS Labs, Inc. verwendet. HDCD ® (High Definition Compatible Digital ®, d. h. hochau ösende digitale Wiedergabe) ist ein patentierter Vorgang, um bei der Wiedergabe einer Compact Disc den vollen Reichtum und alle Details der ursprünglichen Mikrofonaufzeichnung zu erzeugen. CDs mit HDCD-Codierung klingen besser, weil sie mit 20 Bit echter Musikinformation aufgezeichnet sind, anstatt mit 16 Bit wie bei allen herkömmlichen CDs. Das HDCD-Format überwindet die Beschränkungen des 16-Bit-CD-Formats, indem es ein fortgeschrittenes System für die Codierung der zusätzlichen vier Bits auf die CD verwendet, wobei es aber vollständig mit dem herkömmlichen CD-Format kompatibel bleibt. Wenn Sie sich HDCD-Aufzeichnungen anhören, hören Sie einen größeren Lautstärkeumfang, eine dreidimensionale Tonstufe und ein äußerst natürliches Vokal- und Musiktimbre. HDCD bietet Ihnen die Substanz, die Tiefe und das Gefühl der Originalaufführung, und nicht nur eine ache, digitale Imitation. Das HDCD-System ist unter Lizenz von Microsoft hergestellt. Dieses Produkt ist durch eines oder mehrere der folgenden Patente abgedeckt: In den USA: 5,479,168 5,638,074 5,640,161 5,808,574 5,838,274 5,854,600 5,864,311 5,872,531, und in Australien 669,114; weitere Patente sind angemeldet. HDMI, das und High-De nition Multimedia Interface sind Markenzeichen oder eingetragene Markenzeichen von HDMI Licensing LLC.
