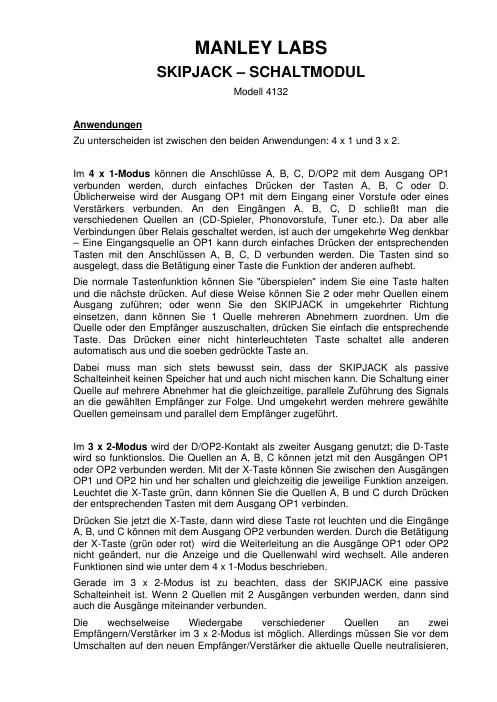

Page 1
d.h. herausnehmen. Danach gehen Sie auf den anderen Au sgang und wählen erst jetzt die dazu gehörige Quelle Die Fernbedienung ("Gurke") Die Fernbedienung in Form einer Gurke ist mit einem Tastknopf ausgestattet. Das Ende des Kabels stecken Sie in die RJ-45-Buchse an der Geräterückseite. (Dieser Stecker ist identisch mit diversen An schlüssen am PC, am Telefon und anderen Kommunikationsgeräten; stecken Sie diese anderen Leitungen in den SKIPJACK, dann haben Sie wahrscheinlich den SKIPJ ACK und Ihren guten Ruf ruiniert). Mit dem Gurken-Taster können Sie die Eingänge anw ählen. Im 4 x 1-Modus können Sie durch Drücken der Fer nbedienung die Quelle von A auf B umschalten. Beim Loslassen der Taste blinkt dieser 2x. Ein weiterer Tastendruck mit der Fernbedienung schaltet auf C weit er (der Taster blinkt 3x nach dem Loslassen); die Umschaltung auf D lässt den Ta ster 4x blinken. Nach der nächsten Betätigung wählen Sie A als Quelle und die Fernbedienung quittiert dies mit 1 Blinksignal. Die Reihenfolge ist also immer A-B-C-D-A- B-C-D-A… bis Ihr Daumen nicht mehr mitmacht. Wenn Sie in schnell er Folge die Quellen schalten, dann kann es sein, dass Sie nur die Blinkfolge der zuletzt erreichten Quelle erhalten. Anschließend beschreiben wir im Menu wie Sie die Ansteuerung Tasten A, B, C und D mit der Fernbedienung programmieren können. Die Auswahl könnte sein: A-B-A-B oder A-C-A-C oder A-B-D-A-B- D oder welche auch immer. Menu Die X-Taste hat mehrere Funktionen. Im 3 x 2-Modus können Sie mit der X-Taste die Ausgänge OP1 oder OP2 anwählen. Wie aber kommen Sie in den 3x2-Modus? Mit der X-Taste haben Sie Zugang zu den SKIPJACK-Menus. Wenn Sie die X-Taste drücken und gedrückt halten, dann verschwindet die Beleuchtung der X-Taste und das Logo-Feld wird hell-weiß hinterleucht et. Alle anderen Schalten sind danach mit einer Programmierfunktion belegt. Sie müss en die X-Taste weiter gedrückt halten, um im Menu-Modus zu bleiben. Lassen Sie die X-Taste los, dann übernimmt der SKIPJACK das inzwischen gewählte Menu fü r die Schaltungen zwischen Quelle und Ausgang. Im Menu-Modus übernehmen die Tasten A, B, C, D und Fernbedienung die folgenden Programmier-Funktionen: "A" – Adressierung. Wenn Sie die A-Taste dr ücken, verfärbt sich das Logo-Feld grün, wenn die X-Taste or ange leuchtet, können Sie diese loslassen. Jetzt sind Sie in der Lage ein Anzahl von SKIPJACKS in Reihe 1….15 zu programmieren; dazu benutzen Sie die A, B, C, D-Tasten als binäre Einheit en. Nach Ende der Adress- Programmierung und deren Überpr üfung, drücken Sie die X-Taste und lassen Sie sie wieder los. Sie verlassen damit den Menu-Modus und kehren zur normalen Nutzung zurück. Mit dieser Option kann da s Remote Interface mehrere verbundene SKIPJACKs unabhängig bedienen. Dort gibt es auch eine OMNI-Adressierung, die die individuelle Adressierung ausschaltet und die unmittelbare Zuschaltung mehrerer SKIPJACKs ermöglicht.
Page 2
"B" – Blockiert die Weiterschaltung auf andere SKIPJACKs oder Fernsteuerung, wenn beleuchtet. Geschaltet werden dem nach nur nicht-beleuchtete "Signale". Durch Loslassen der X-Taste kommen Sie wieder ins normale Menu. "C" – Durch Drücken der C-Taste im Menu-Modus schalten Sie die Beleuchtung aller Tasten aus. Der SKIPJAC K arbeitet wie immer, jedoch ohne Lichtsignale. Das kann bei Blind-Tests nützlich sein. Um die Beleuchtung der LEDs wieder in Funktion zu setzen, drücken Sie die X-Taste und la ssen Sie sie wieder los, sonst nichts. "D" – Durch Drücken der D-Ta ste im Menu-Modus entschei den Sie, ob Sie im 4x1- oder im 3x2-Modus arbeiten wollen. Ist D nicht beleuchtet, dann machen Sie aus D einen zweiten Ausgang (OP2 ) und Sie sind damit im 3x2-Modus (hell-weiße LOGO- Beleuchtung). Ist D beleuchtet, dann ist der SKIPJACK im 4x1-Modus (gelbe LOGO- Beleuchtung). Welches Menu Sie im Menu-Modus auch gewäh lt haben, es tritt in Kraft, sobald Sie die X-Taste wieder losl assen, um das Menu zu verlassen und zur normalen Schaltfunktion zurück zu kommen. Taste an der Fernbedienung – Ehe Sie in dieses Menu gelangen müssen Sie zuerst in den Menu-Modus schalten: Dr ücken und Halten der X-Taste bis das LOGO-Feld weiß-hell erleuchtet ist. D ann drücken und halten Sie die Taste der Fernbedienung. Die Bele uchtung des LOGO-Feldes wech selt in rosa, die jetzt leuchtenden Tasten A, B, C oder D zeigen an, welche dieser Tasten gerade für die Fernbedienung programmiert sind. Solange Sie die Fernbedienungstaste gedrückt halten, können Sie jetzt die X-Taste loslas sen, Sie bleiben im Menu-Modus für die Fernbedienung (wie durch die Rosa-Beleuchtung des L OGO-Feldes signalisiert). Jetzt wählen Sie die Eingänge A, B, C oder D und damit deren Abfolge für die Anwahl mittels der Fernbedienung. Lassen Sie die Taste der Fernbedienung los und Sie sind damit wieder im normalen Schalt-Modus. Natürlich hat der 3x2- und der 4x1-Modus eine jeweils separat programmierbare Fernbedienungsabfolge. Sie müssen also erst im 3x2-Modus (X-Taste ist rot, LOGO- Feld ist hell-weiß) oder si nngemäß erst im 4x1-Modus (X -Taste ist grün, LOGO-Feld ist gelb) sein, ehe Sie in das Fernbedienungs-Menu wechseln.
