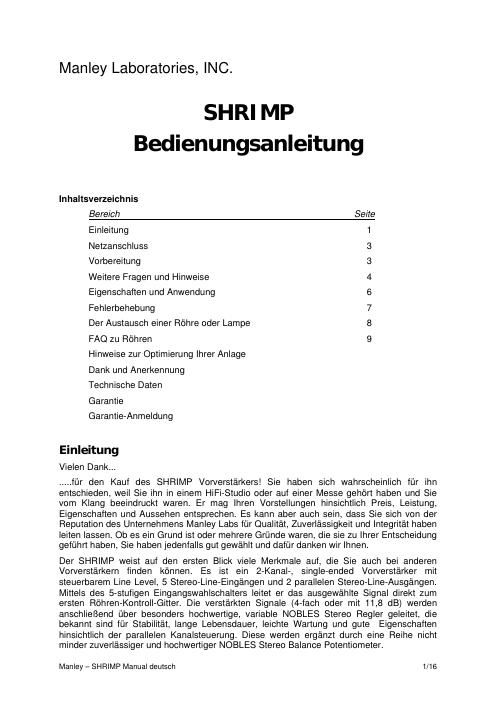

Page 1
Nach der Regler-Stufe durchläuft das Signal eine spezielle White-follower-Ausgangsstufe. Auf diese Ausgangsschaltung sind wir schon seit vielen Jahren besonders stolz, besonders wegen der niedrigen Ausgangsimpedanz, der einfachen Bauart, der großen Bandbreite, der einfachen Betreibung, der geringen Feed-Back-Erfordernisse und der vorteilhaften Overload- Eigenschaften dieser Stufe. Üblicherweise wird der Benutzer des SHRIMP unter normalen Eingangs- und Ausgangs-Last-Bedingungen die Limits dieser Ausgangsstufe nicht annähernd ausloten können. Hochwertige Film-/Folien-Kondensatoren mit Polypropylen-Dielektrikum werden an den Signal-Verbindungs-Punkten in die Schaltkreise zusammen mit 2 ungewöhnlichen 30 microfarad "Monster" eingesetzt, die die Signale der Ausgangsstufe an die Cinch-Buchsen weiterleiten. Dieses sind allesamt MultiCap-Kondensatoren. Wir wissen, dass Sie lieber mit diesen Super-Kondensatoren hören möchten als mit sehr billigen Elektrolyt-Kondensatoren, wie sie in den Geräten anderer Hersteller zu finden sind. Aber MANLEY´s SHRIMP Hauptmerkmal ist der einfache, nicht invertierte Signalweg. Dieses Minimal-Signal-Weg-Konzept ist dazu gedacht, asymmetrische RCA-Line-Eingänge in der einfachsten und direktesten Art und Weise auf ein angemessenes Niveau für den Bet\ rieb der nachgeschalteten Endverstärker zu bringen. Das erreichen wir über lediglich 2 aktive Stufen, wie oben beschrieben, und durch den Einsatz von Röhren, deren besondere Eignung wir gerade für den Audio-Bereich voll zur Geltung bringen. Damit streben wir den direktesten Signalweg an, geräuscharm und breit-bandig, um das gewählte Line-Signal unverfärbt, unverfälscht und unbeeinflusst durch die sonst im Vorverstärker vorhandenen Engpässe zu leiten. Das ist die Vorgabe, deswegen gibt es auch keine symmetrischen Ein- und Ausgänge. Da der ganze innere Aufbau des SHRIMP single-ended ist, würden symmetrische Anschlüsse zusätzliche Schaltkreise und Trafos erforderlich machen, alles Teile, die den Klang verfärben würden. Bitte lesen Sie die unterhaltsam gehaltene Bedienungsanleitung sehr sorgfältig durch, da sie wichtige Hinweise zum korrekten Betrieb enthält und Ihnen Freude an diesem Gerät bereiten soll. Nochmals vielen Dank und viel Spaß mit Ihrem neuen SHRIMP! (und der cleveren Bedienungsanleitung). Auspacken: Entnehmen Sie den Vorverstärker behutsam aus seiner Verpackung und kontrollieren Sie den Inhalt auf Vollständigkeit. Achten Sie auf mögliche Transport-Schäden. Die 4 Röhren sollten gerade in ihren Sockeln stecken, keine Risse, Absplitterungen oder lose Teile im Inneren aufweisen. Falls das Gerät beschädigt wurde oder nicht in Betrieb genommen werden kann, benachrichtigen Sie den Spediteur, Ihren Händler oder un\ s. Wenn Sie der Meinung sind, dass das Transportpersonal das Paket aus 10.000 m Höhe aus dem Flugzeug direkt vor Ihre Tür geworfen hat, dann benachrichtigen Sie das Transportunternehmen, da wir den SHRIMP nur für einen Fall aus 7.824 m Höhe freigegeben haben! Ihr SHRIMP wurde von Manny Q. sehr sorgfältig verpackt und sollte (neben dem Gerät) enthalten: - 1 drei-adriges IEC Netzkabel, 1,80 m lang (das Sie wahrscheinlich ohnehin durch ein audiophiles Kabel ersetzen werden) - 1 Bedienungsanleitung (die Sie hoffentlich weiter lesen werden) Aufbewahren der Verpackung Wir möchten Ihnen raten, die Verpackung für spätere Zwecke aufzubewahren, da die Verpackung exakt zum Gerät passt und das Risiko einer Beschädigung während des u.U. notwendigen Transportes mindert. Manley – SHRIMP Manual deutsch 2/16
Page 2
Netzanschluss Der SHRIMP wurde bei der Herstellung auf die Spannung Ihres Landes eingestellt. (das ist jedenfalls, was wir tun, wenn wir das Bestimmungsland des Gerätes kennen). Die eingestellte Spannung haben wir auf dem Typenschild vermerkt; es befindet sich an der Geräte-Rückseite. Versichern Sie sich darüber, dass der angegebene Wert mit der bei Ihnen vorliegenden Spannung übereinstimmt. Es gibt keinen Spannungswahlschalter. Für die Spannung von 117 V oder 230/240V setzen wir verschiedene Transformatoren ein. Die falsche Spannung kann erheblichen Schaden im Gerät anrichten, der aber nicht durch unsere Gewährleistung abgedeckt ist. Wenn Sie von einem 240V-Land in ein Land mit 120V umziehen sollten, dann müssen Sie sich an uns wenden, um die Transformator zu wechseln oder einen externen Trafo verwenden. Die Hauptsicherung Auch die Hauptsicherung sollte überprüft werden und der jeweils vorliegenden Netzspannung entsprechen. Fehler bei der Wahl der richtigen Spannung und der Sicherung können zu erheblichen Beschädigungen des Gerätes führen, die von der Gewährleistung ausgeschlossen sind. Kontrollieren Sie die Angaben hinsichtlich der Hauptsicherung vor Inbetriebnahme und vergleichen Sie deren Daten mit den Vorgaben, die in der Spezifikation dieser Anleitung enthalten sind. Bevor Sie die Stromzufuhr einschalten, sollten vorher alle anderen Verbindungen vom\ und zum SHRIMP hergestellt sein (....oder es passiert was.....!) Vorbereitung Vorbereitung für den Aufbau Vorsichtsmaßnahmen beim Anschluß - Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Feuchtigkeit, Staub oder Spritzwasser aus. Solche extremen Umwelteinflüsse könnten die Leistung des Gerätes vorübergehend oder dauerhaft beeinträchtigen. - Stellen Sie das Gerät nicht in der Nähe vom Wärmequellen auf, wie starken Endverstärkern, Demagogen oder Heizgeräten. - Stellen Sie sicher, dass alle Schalter am Vorverstärker und am Netzte\ il auf "Aus" stehen, bevor Sie mit dem Anschluß der Verbindungskabel beginnen. Bevor Sie Verbindungskabel lösen, muss der Netzschalter unbedingt auf "Aus" stehen. Alle Anschlüsse sollten Sie nur am abgekühlten Zustand durchführen. - Durch Berühren des Gehäuses sollten Sie die statische Aufladung an Ihren Händen ableiten, bevor Sie die Anschlüsse herstellen oder ändern. Die Elektronik des Vorverstärkers ist vergleichsweise widerstandsfähig gegen statische Aufladungen; vollkommene Unempfindlichkeit würde aber Kompromisse in der Audiowiedergabe nach sich ziehen. Bitte halten Sie eine angemessene Entfernung zu anderen Geräten der Kette ein, das erleichtert die Luftzirkulation und reduziert Interferenzeinflüsse aus magnetischen Feldern der Netzteile. Bevor Sie die NF-Kabel anschließen, werfen Sie einen Blick auf die Röhren. Manchmal können diese durch den Transport oder beim Auspacken aus ihrer normalen Lage gebracht werden. Versichern Sie sich, dass die Röhren aufrecht und fest in ihrem Sockel stecken und keine Schräglage haben. Die Röhren sollten innen auch keine Weißfärbung angenommen haben (dies wäre ein Indiz dafür, dass Luft in die Röhre eingedrungen ist). Obwohl es so gut wie nie vorkommt, Röhren könnten währen d des Transports Risse bekommen und Manley – SHRIMP Manual deutsch 3/16
