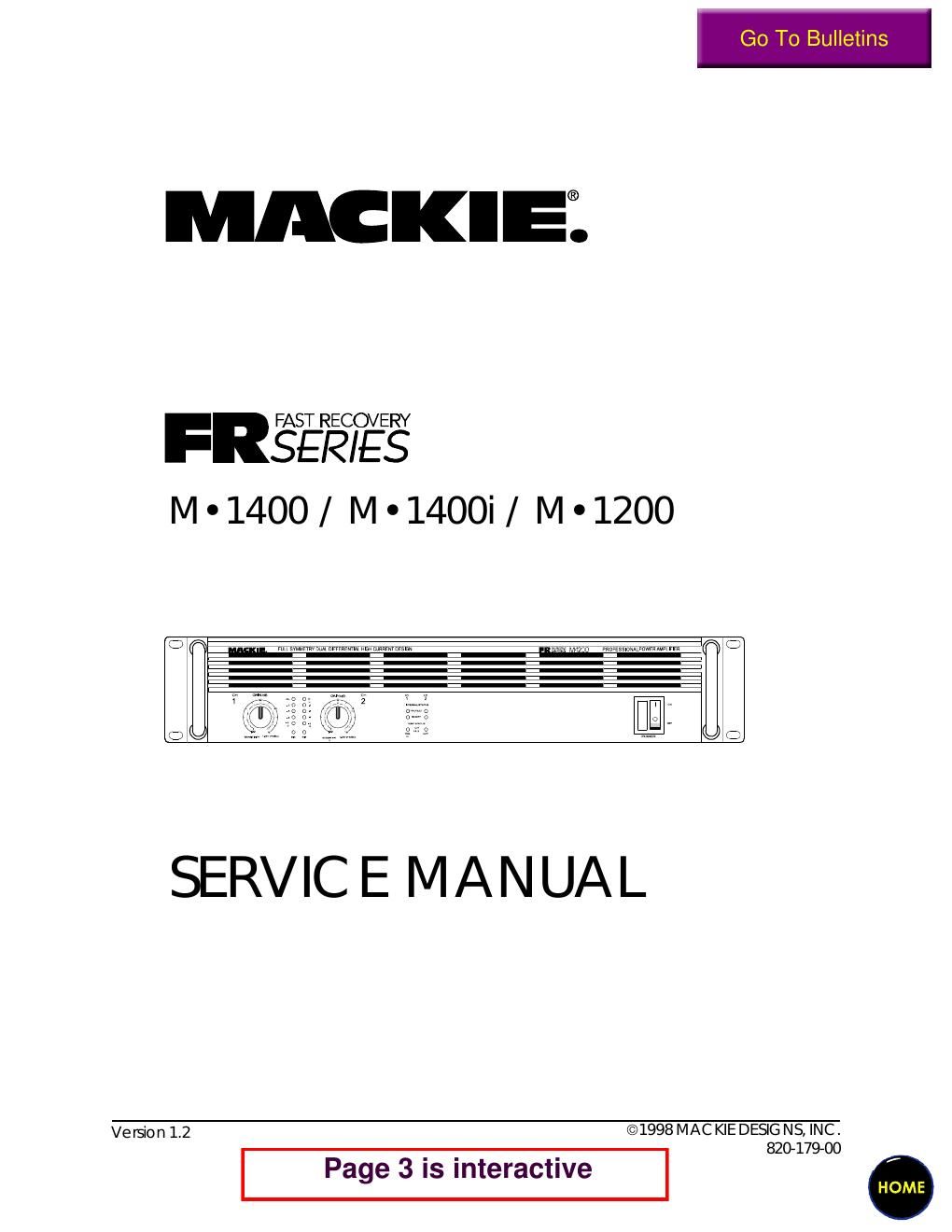

Mackie M1200 M1400 Service Manual
This is the 38 pages manual for Mackie M1200 M1400 Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Mackie M1200 M1400 Service Manual (Ocr-read)
Page 1
CAUTION AVIS RISK OF ELECTRIC SHOCK DO NOT OPEN RISQUE DE CHOC ELECTRIQUE NE PAS OUVRIR CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE THE COVER NO USER SERVICEABLE PARTS INSIDE REFER SERVICING TO QUALIFIED PERSONNEL WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, DO NOT EXPOSE THIS PRODUCT TO RAIN OR MOISTURE TO PREVENT ELECTRIC SHOCK, DO NOT USE THIS POLARIZED PLUG WITH AN EXTENSION CORD, RECEPTACLE OR OTHER OUTLET UNLESS THE BLADES CAN BE FULLY INSERTED TO PREVENT BLADE EXPOSURE.ATTENTION: POUR EVITER LES RISQUES DE CHOC ELECTRIQUE, NE PAS ENLEVER LE COUVERCLE. AUCUN ENTRETIEN DE PIECES INTERIEURES PAR L'USAGER. CONFIER L'ENTRETIEN AU PERSONNEL QUALIFIE. AVIS:POUR EVITER LES RISQUES D'INCENDIE OU D'ELECTROCUTION, N'EXPOSEZ PAS CET ARTICLE A LA PLUIE OU A L'HUMIDITE. POUR PREVENIR LES CHOCS ELECTRIQUES NE PAS UTILISER CETTE FICHE POLARISEE AVEC UN PROLONGATEUR, UN PRISE DE COURANT OU UNE AUTRE SORTIE DE COURANT, SAUF SI LES LAMES PEUVENT ETRE INSEREES A FOND SANS LAISSER AUCUNE PARTIE A DECOUVERT. The lightning flash with arrowhead symbol within an equilateral triangle is intended to alert the user to the presence of uninsulated "dangerous voltage" within the product's enclosure, that may be of sufficient magnitude to constitude a risk of electric shock to persons.Le symbole éclair avec point de fléche à l'interieur d'un triangle équilatéral est utilisé pour alerter l'utilisateur de la présence à l'interieur du coffret de "vlotage dangereux" non isole d'ampleur suffisante pour constituer un risque d'éléctrocution. The exclamation point within an equilateral triangle is intended to alert the user to the presence of important operating and maintenance (servicing) instructions in the literature accompanying the appliance.Le point d'exclamation à l'intérieur d'un triangle de la présence d'instructions importantes pour le fonctionnement et l'entretien (service) dans le livret d'instrucion accompagnant L'appareil.CAUTION AVIS
Page 2
®TABLE OF CONTENTSINTRODUCTION.............................................................2 SYSTEM OVERVIEW.......................................................3 SUMMARY OF FEATURES.....................................................................4 SPECIFICATIONS...................................................................................6 CIRCUIT THEORY...........................................................8 INPUT CIRCUITRY..................................................................................8 POWER AMPLIFIER CIRCUITRY...........................................................8 PROTECTION CIRCUITS.......................................................................9 THERMAL MANAGEMENT..................................................................10 SERVICE PROCEDURES...............................................11 REQUIRED EQUIPMENT LIST..............................................................11 TROUBLESHOOTING TIPS - OUTPUT FAILURES................................12 TEST AND BIASING PROCEDURE......................................................13 PARTS............................................................................15 QUICK PARTS......................................................................................15 CHASSIS ASSEMBLY............................................................................16 HEATSINK ASSEMBLY..........................................................................18 COMPLETE PARTS LIST........................................................................20 SCHEMATICS / PCB LAYOUTS....................................23 INPUT PCB SCHEMATIC.....................................................................23 INPUT PCB LAYOUT............................................................................24 DISPLAY PCB SCHEMATIC................................................................25 DISPLAY PCB LAYOUT........................................................................26 MAIN PCB SCHEMATICS...................................................................27 MAIN PCB LAYOUT............................................................................30 SOFT START PCB SCHEMATIC...........................................................31 SOFT START PCB LAYOUT...................................................................32
