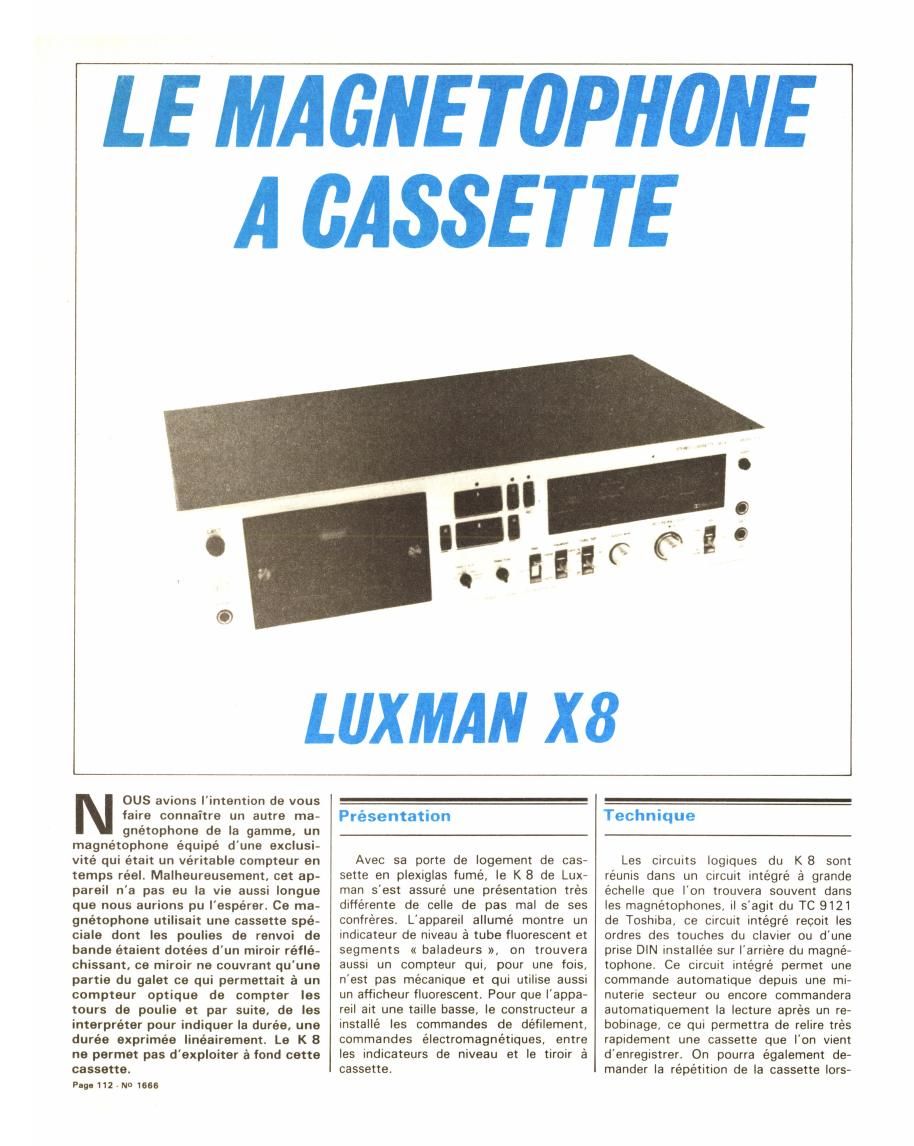

Page 1
RECORCeNG LEVEL L-111--R output levet tett equahzer Dolby NR ill ,,,,,,, .....,,, ,,, _. uf reput rrtc roc uute Les afficheurs fluorescents sont utilisés pour l'indication du niveau\ d'enregistrement et aussi pour le compteur. qu'elle sera arrivée à sa fin ou encore, rebobiner automatiquement en fin de cassette. Tout est prévu dans le circuit intégré. Le compteur prévu pour ce type d'ap- pareil est un composant que l'on devrait voir se généraliser au cours des années à venir. Il reçoit des informations sur le sens de marche, ce qui lui permet de compter ou de décompter suivant le sens de défilement de la bande. Le système de comptage est de type photo-électiique, une diode LED éclaire un photo-transis- tor, un obturateur à palettes se déplace entre les deux composants. Le préamplificateur micro est un élé- ment qui ne sert que dans ce but, nous n'avons pas ici de préamplificateur commun pour la tête de lecture et pour le préamplificateur micro, ce qui se fait pour économiser les composants électroni- ques. La sortie du préamplificateur micro va sur un commutateur permettant de choisir l'entrée ligne, l'entrée micro ou le silence à l'enregistrement. Un réducteur de bruit de type Dolby B utilise des cir- cuits intégrés de Signetics, les compo- sants utilisés ici sont traditionnels, nous trouvons le filtre LC éliminant les résidus de traitement des ondes stéréophoni- ques. Les commutations de lecture et d'en- registrement sont confiées à des tensions continues qui viennent du circuit intégré à grande échelle du clavier. Ces tensions commandent ici des transistors utilisés en commutateurs. Des circuits de silence sont également bâtis sur ce principe. L'arrêt du réducteur de bruit est confié à un commutateur mécanique. L'amplificateur d'enregistrement est un amplificateur de tension, réalisé à par- tir d'un ampli opérationnel, une résis- tance de 10 ke lui donne une impédance de sortie relativement élevée permettant une attaque en courant. Un réseau de contre-réaction à trois constantes de temps est utilisé en fonction du type de bande. Cette sélection est confiée à un commutateur mécanique. Ce commuta- teur modifie par ailleurs la contre-réaction de l'étage préamplificateur de lecture pour modifier la constante de temps entre 70 et 120 microsecondes. La tête enregistrement /lecture est commutée par un inverseur électronique constitué de transistors utilisés, là aussi en commutation. L'amplificateur de sortie casque est simplement constitué de transistors montés en collecteurs communs. La charge d'émetteur de 100 ,2 permet de disposer d'un courant de sortie permet- tant de charger la sortie sur 8 e, impé- dance rencontrée souvent dans le do- maine des casques HiFi. Une résistance de 5612 montée en série dans la connexion de sortie fixe la valeur de son impédance. L'indicateur de niveau d'enregistre- ment et de lecture est à tube fluorescent, les circuits intégrés qui le commandent sont des modèles spécialement conçus dans ce but, le redressement est du type doubleur de tension, l'indication est de type crête avec mémoire de courte durée, l'indication est linéaire en fréquence. L'afficheur a été prévu avec l'inscrip- tion « métal », une inscription très commerciale comme on le sait. La commande de silence agit sur l'indicateur de niveau et ramène l'échelle au zéro sans délai. Réalisation L'utilisation faite par Luxman des bandes métal a imposé l'usage de têtes Sendust, têtes qui se sont généralisées en peu de temps. Les fabricants de têtes magnétiques ont dû réviser leurs chaînes de fabrication ! La fabrication de ce magnétophone est bien sûr réalisée sur des circuits impri- més, on imagine mal aujourd'hui une réa- lisation différente ! Les câbles ne sont pas trop nombreux. Le transformateur d'alimentation 'a été soigneusement blindé, il est cerclé de plusieurs tours de mumétal. Le tout a été disposé sur un châssis formant le fond de l'appareil. La rigidité de l'ensemble est assurée par un capot de tôle d'acier, vissé par quatre vis, il est installé avec un jeu réduit. Mesures La vitesse de défilement du magnéto- phone est précise à 0,3 %, la vitesse constatée étant légèrement supérieure à celle que l'on aurait dû avoir, cet écart est infime. Le taux de pleurage et de scintillement dépend de la cassette utili- sée, la cassette Luxman dispose de plu- sieurs guides et aussi de 4 galets de gui- dage, nous avons mesuré un taux de pleurage et de scintillement de 0,12 %. Avec une cassette un peu plus classique, nous avons mesuré 0,15 %. Ces perfor- mances sont suffisantes pour une repro- duction en Haute Fidélité mais ne consti- tuent pas ce que l'on peut trouver de mieux sur le marché. Le temps de rebobinage d'une cas- sette C 60 est de 74 secondes, pour le bobinage, nous avons 4 secondes de plus. Le compteur annonce 495 pour la C 60, ses chiffres pourraient difficilement être mieux utilisés. Les cassettes utilisées pour cet essai sont celles commercialisées par l'impor- tateur du magnétophone à cassette. La cassette de type I cassette à oxyde de fer est une cassette ICM de type HiFi Ferro, la cassette de type II est une ICM « Professional Hifi Chromdioxid, pour le type III, nous avons une HiFi Ferrochrom « Professional » d'ICM, et, pour la cas- sette Métal, nous avons une Luxman XM-IV. La cassette Luxman dispose de 4 guides permettant un réglage d'azimut en enregistrement et en lecture pour les deux faces, ces guides voient leur posi- tion angulaire modifiée par une vis ce qui change la trajectoire de la bande magné- tique, ce réglage est intéressant pour lire une cassette sur un magnétophone diffé- rent. Le niveau de sortie mesuré sur les 4 bandes est différent, nous avons noté + 2 dBm pour le type I, - 1 dBm pour le type II, + 5 dBm pour le type III et + 1,2 dBm pour le type IV. No 1666 Page 113
Page 2
Un aspect du magnétophone une fois le capot enlevé. On voit ici le\ circuit imprimé et quelques câbles, le transformateur d'alimentation est enfermé dans\ un blindage de mumétal. 11111111111113111MMEIIIIIMIMMIIIIIIIIIMMI MMUI1111111111 FeCr r an111111111111111.311.1131.111.111111.111111 11 M111111111111111111=M1111-1111LIMiiiiral MBII11111111111 nssErrE ICM TYPE I F arAMINIIIMMI1111111111111111111MBIL I IMI 8 8 2 4 6 8 2 4 6 8 Zn_ 100 1000 10k - k Hz Courbes de réponse du Luxman K8 pour plusieurs types de cassettes, la\ réponse anormale de la cassette FeCr s'explique par l'absence de position spé\ ciale pour ce type de cassettes. dB 2 30 8 6 4 2 20 8 6 4 2 10 8 6 4 2 0 Le taux de distorsion mesuré à 333 Hz pour le 0 dB de l'indicateur de niveau est de 1,6 % pour le type I, 1,7 % pour le type II, 1,7 % pour le type III et 0,85 % pour la cassette métal. La surmodulation possible pour attein- dre les 3 % de distorsion est de + 2 dB pour les types I et Ill, + 2,5 dB pour le type II et + 4,5 dB pour le type IV. Nous nous attendions à cette dernière mesure, le taux de distorsion relevé pour cette bande étant de 0,85 % soit deux fois moins que pour les autres cassettes. Le dernier résultat est celui du bruit de fond mesuré en sortie, bruit de fond me- suré Dolby en service, et dont nous tire- rons la dynamique maximale. Avec le type I, le bruit de fond est de - 56 dBm, pour le type II, il est de - 62 dBm, pour le type III de - 61 dBm et pour le type IV de - 58 dBm. Cela nous donne les dynamiques res- pectives de 60 - 65,6 - 68 et 63 dB. Passons maintenant aux courbes de réponse, on constatera qu'elles sont ex- cellentes pour le métal et pour le chrome, types IV et II ; pour le type I, cette bande passante est normale (la saturation appa- raît dans la courbe de réponse), pour le type III, nous ne nous étonnerons pas d'un tel résultat, le magnétophone ne disposant pas d'une position particulière pour ce type de cassette. La correction nécessaire pourra être obtenue à partir du correcteur de timbre de la chaîne HiFi, on perdra un peu de rapport signal/bruit (environ 3 dB mais comme on avait 68 dB de dynamique, il en restera tout de même 65 !). Si vous utilisez les cassettes de type I, Il et III, n'essayez pas trop de dépasser le ment important par rapport aux autres cassettes, on s'attendra donc à avoir une modification de la courbe de réponse lorsqu'on utilisera le réducteur de bruit Dolby B, aucun réglage de sensibilité n'étant prévu sur ce magnétophone. Cette tradition se perd de plus en plus... Conclusions Les mesures que nous avons pu faire ici montrent que le maniement des ma- gnétophones à cassette n'est pas aussi simple qu'on aurait pu le penser. Les résultats obtenus ici, sur le plan bande passante, montrent qu'un magnétophone à deux têtes est très capable d'avoir une bande passante étendue, elle tient ici, pour les cassettes chrome et métal dans 6 dB de 20 Hz à 20 kHz ! La cassette Luxman nous apparaît comme tout à fait apte à satisfaire les plus exigeants amateurs de musique en- registrée grâce à son subtil réglage d'azi- mut. L'appareil est bien conçu dans son en- semble et ses indicateurs et compteur fluorescent feront la joie de ceux qui ai- ment une présentation un peu différente de celle des autres... E. LEMERY 0 dB des indicateurs de niveau, par contre, n'hésitez pas à le faire avec la cassette métal, elle en a besoin si on veut en tirer le maximum de dynamique. Pour la cassette de type III, on cons- tate un écart de niveau de sortie relative- Page 114 - No 1666
