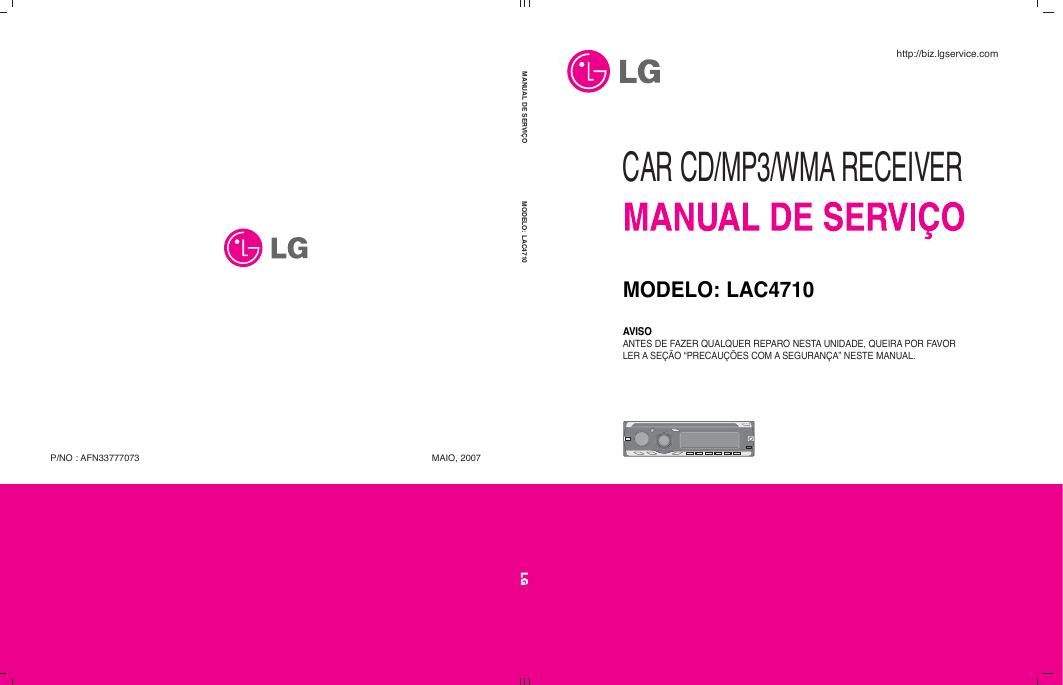

Lg lac 4710 service manual
This is the 35 pages manual for lg lac 4710 service manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from lg lac 4710 service manual (Ocr-read)
Page 1
1-1 CONTEÚDO SEÇÃO 1 RESUMO PRECAUÇÕES COM REPAROS ..................................................................................................................................1-2 PRECAUÇÕES ESD ........................................................................................................................................................1-3 ESPECIFICAÇÕES ..........................................................................................................................................................1-4 SEÇÃO 2 PARTE ELÉTRICA GUIA DE SOLUÇÃO DE PROBLEMAS DA PARTE ELÉTRICA & WAVEFORMS ............................................2-1 1. PARTE DO TUNER, DO MAIN E FRONTAL ...........................................................................................................2-1 2. PARTE DO CD ...........................................................................................................................................................2-4 - WAVEFORMS..............................................................................................................................................................2-7 DIAGRAMA DE BLOCO INTERNO DOS ICs ...........................................................................................................2-10 1. IC301 (HA13173AH) ................................................................................................................................................2-10 2. IC302 (BA00CCOWFP) ...........................................................................................................................................2-12 3. IC401 (µPD78F1164) ...............................................................................................................................................2-12 4. IC601 (BD3805F) .....................................................................................................................................................2-15 5. IC801 (TB2904HQ) ..................................................................................................................................................2-16 6. IC901 (PT6523) ........................................................................................................................................................2-17 DIAGRAMA DE BLOCO ...............................................................................................................................................2-19 DIAGRAMA DE CIRCUITOS ........................................................................................................................................2-21 1. DIAGRAMA DE CIRCUITO MAIN ..........................................................................................................................2-21 2. DIAGRAMA DE CIRCUITO CDP ............................................................................................................................2-23 3. DIAGRAMA DE CIRCUITO FRONTAL ..................................................................................................................2-25 4. DIAGRAMA DE CIRCUITO AUX ............................................................................................................................2-27 5. DIAGRAMA DE CIRCUITO DE ILUMINAÇÃO DO LCD ......................................................................................2-28 DIAGRAMA DE PLACA DE CIRCUITO INTERNO ..................................................................................................2-29 1. PLACA MAIN P.C .....................................................................................................................................................2-29 2. PLACA CDP P.C.......................................................................................................................................................2-33 3. PLACA FRONTAL P.C .............................................................................................................................................2-34 4. PLACA AUX P.C .......................................................................................................................................................2-35 5. PLACA DE ILUMINAÇÃO DO P.C..........................................................................................................................2-35 SEÇÃO 3 VISTAS EXPLODIDAS 1. SEÇÃO DO GABINETE E DO MAIN FRAME.........................................................................................................3-1 2. SEÇÃO DO MECANISMO DO PICK UP .................................................................................................................3-3 SEÇÃO 4 LISTA DE SUBSTITUIÇÃO DE PEÇAS .........................................4-1
Page 2
1-2 1. Sempre disconecte o cabo de energia toda vez que: 1) Remover ou reinstalar qualquer componente, placa de circuito, módulo ou qualquer outra montagem de instrumentos. 2) Conectar ou desconectar qualquer tomada de instrumento elétrico ou qualquer outra conexão elétrica. 3) Conectar um substitutivo de teste em paralelo com um capacitor eletrolítico NÃO instrumento. AVISO: ASUBSTITUIÇÃO POR UMA PEÇA ERRADA OU A INSTALAÇÃO DE CAPACITORES ELETROLÍTICOS COM POLARIDADE INVERTIDA PODE RESULTAR EM RISCO DE EXPLOSÃO. 2. Nunca avarie a tomada ou soquete engates de voltagem B+ com o qual os instrumentos cobertos neste manual possam ser equipados. 3. Não ligue energia a este instrumento e outro qualquer de suas montagens elétricas a não ser que todos os dispositivos de solid state que produzam calor estejam corretamente instalados. 4. Sempre deverá ser conectado um fio terra ao chassis do instrumento de teste antes de conectar o pólo positivo do instrumento de teste. Sempre remova o fio terra do instrumento em último lugar 1) As precauções de reparos são indicadas ou se encontram anexadas ao gabinete, chassis ou a componentes. Quando estiver fazendo reparos, siga as instruções impressas ou que tenham sido indicadas ou que acompanham os matérias de reparos. 2) Os componentes utilizados na unidade possui uma força de conflamabilidade e de dielétrica especificadas. Ao substituir qualquer componente, use aqueles componentes que possuam a mesma classificação. Os componentes marcados NÃO diagrama de circuito são importante para a segurança ou para as características da unidade. Sempre faça as substituições desses componentes por outros exatamente iguais. 3) Um tubo isolante ou uma fita são algumas vezes usados e alguns componentes são levantados acima da placa de gravar a impressão por medida de segurança. A fiação interna algumas vezes fica presa para evitar o contato com componentes que produzam calor. Instale-os exatamente como eles estão. 4) Após ter terminado qualquer reparo sempre verifique se os parafusos que foram removidos, componentes e fiação foram instalados corretamente e que a parte que fica em torno da peça que foi reparada não foi avariada. Como também, verifique o isolamento entre os pinos das tomadas e o acesso a peças que conduzam eletricidade PRECAUÇÕES DE REPAROS SEÇÃO 1 RESUMO
