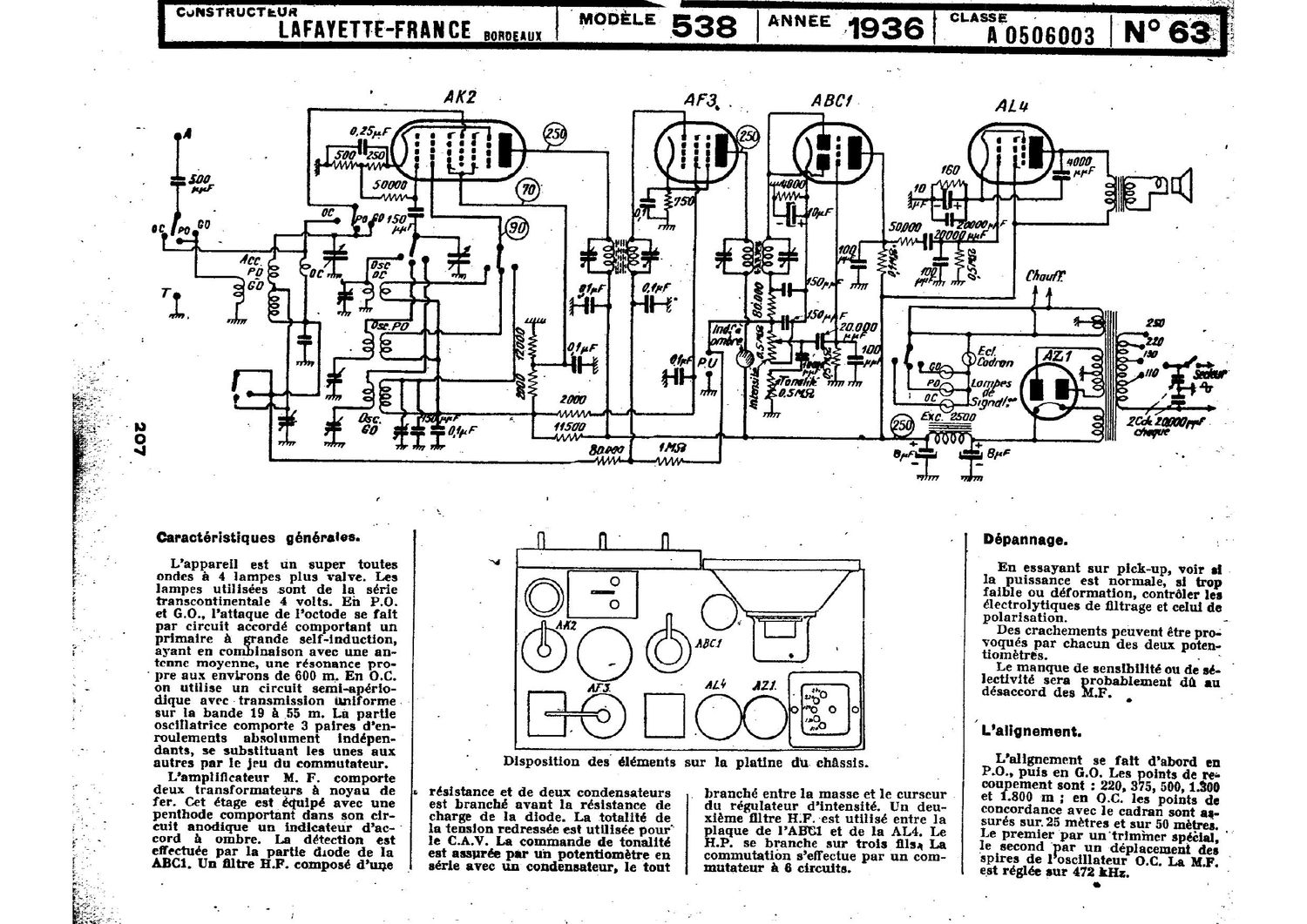

Lafayette 538 Schematic

Page 1

Consrnucreua ' .

LAFAYETIE-FRANCE menu

MQDELE ,538 JAVNNEEj1936

CLASSE

Aososoos

l" W 63

caractéristiques générsles.

Lapparell est un super toutes
ondes in 4 lampes plus valve. Les
lampcs utilisées sent (11: lg série
transcontinentale 4 volts. En P.O.
et G.0., lattaque de loctode sc falt
par circuit accordé comportant un
primaire a grande self-induction.
ayant en combinaison avec one an-
tenne moyenne, une resonance pro-
' pre aux environs de 600 In, En O.C.
on utilise un circuit semi-aperio-

dique awe-transmission imiforme

sur la bande 19 31.55 m. Ln partle
oscillatrice comporte 3 paires den-
roulements absolument Indepen-
dents, 5e substituant les unes aux
autres par le jeu du commutateur.

Lampliflcateur M. F. comporte
deux transformateurs a noyau de
fer. Cet étage est equipé avec une
penthode comportant dans son cir-

cuit anodique un indicatenr dac-'

cord 5 ombre. La detection est
efl'ectuée par la partie dmde de la
ABCl. Un filtre ELF. composé dune

V E Q A
@ Q m ,
¢=@

resistance et de deux condensateurs
est branché avant la resistance de
charge de la diode. La totalité de

la tension redressée est utllisée pour"

le C.A.V. Ls commande de tonallté
est assnrée par un potenuometre en
sérle avec un condensateur. le tout

Disposition des elements sur la platlne du. chassis.

. branché entre la masse et le curseur

du régulateur dintensité. Un deu-
xiéme flltre H;F. est utilise entre la
plaque de lAB'GI et de la AL4. Le
H.P. se branche sur trols 1115:. La
commutation sefl'ectue par un com-
mutateur b. 6 circuits.

Dépannage.

En essayant sur pick-up, voir I!
la puissance est normale, s] trop
faible ou deformation, contrélcr lea
électrolytiques de flltrage et celu! dc
polarisation. ~

Des crachements peuvent étre pro-
voqués par chacun des deux poten-
fiométres. - _

Le manque de scnslblllté on de «-
lectivité sera robablement an an
désaccord des ELL? . . -

I Lalignement.

L'alignement se falt d'abord en
P.0., puis en 6.0. Les points de re-
cou ement sont : 220, 375, 500, 1.300
at .800 m; en 0.C. les points de
concordance avec le cadmn sont as-
surés sur.25_ métres et sur 50 metres.
Le premier par untriminer special, '
_le second ar an déplacement des
spires de l oscillateur 0.0. La MI.
est réglée sut 472 kHz. '
