Kenwood KAC 921 Owners Manual

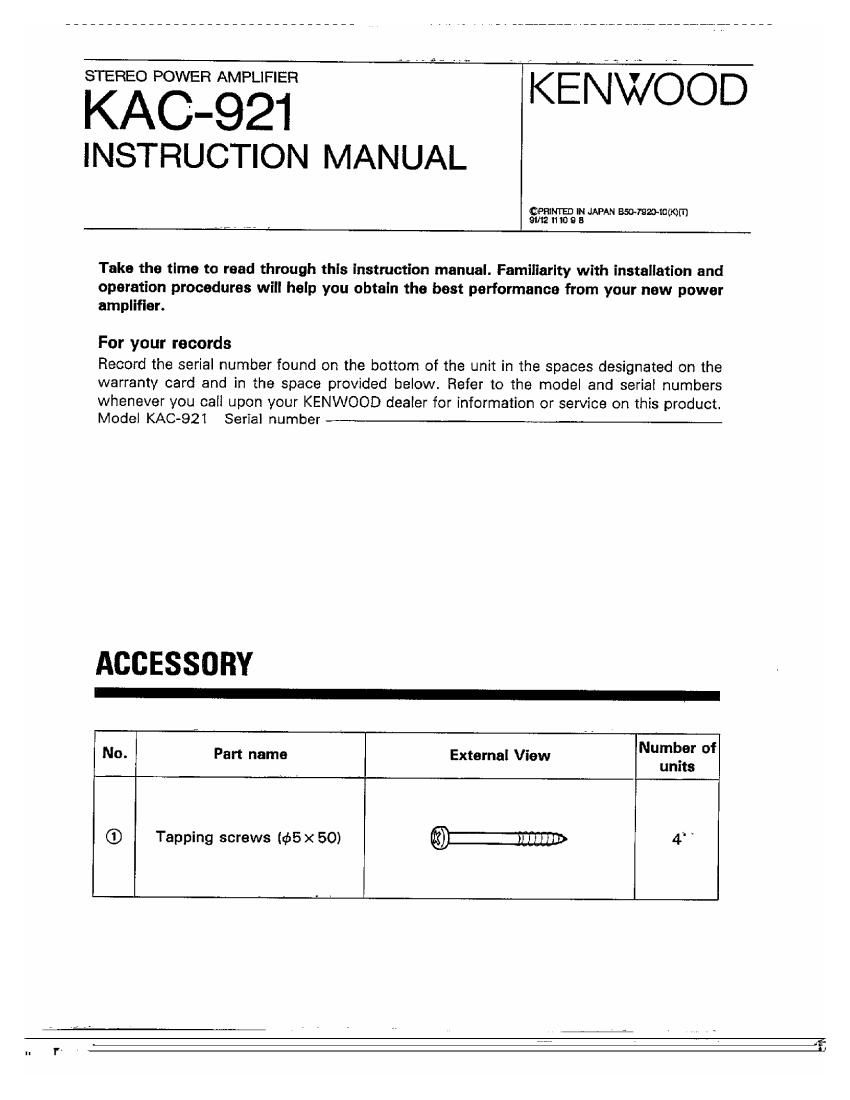

Page 1

K AC-921 KENWOOD
INSTRUCTION MANUAL

CPHINTEJ IN JAPAN 55049204000)
9012 I110 9 5

Take the time to read through this instruction manual. Familiarity with installation and
operation procedures will help you obtain the best performance from your new power
amplifier.

For your records
Record the serial number found on the bottom of the unit in the spaces designated on the
warranty card and in the space provided below. Refer to the model and serial numbers

whenever you call upon your KENWOOD dealer for information or service on this product.
Model KAC-921 Serial number

ACCESSORY
-

Number of

No. Part name External View .
units

(D Tapping screws i¢5 x 50) m 4" '

'3?

Page 2

MONTAGE DE L'APPAREII.

1 . Installation

Eye-G Vis taraudeuse (425x 50)

ATTENTION
En portant attention au
réservoir, au tube des
freins et au harnais do
cablage qui peuvent se
trouver derriére, percer
un trou.

2. Emplacement

So rtie dair

L'appareil doit étre soli-
dement fixé sur le véhi-
cule afin de permettre
une conduite en toute
sécurité.

Utiliser les Vis fournies
lors de Iinstallation de
Iappareil,

Installer l'appareil dans
un endroit bien aéré at he
placer aucun objet (lourd)
sur lui.

Cet appareil comporte un
ventilateur refroidissant
qui commence a tourner
automatiquement quand
Ia température séléve
pendant lutiiisation.
Attention a ne pas bio-
quer l'entrée ou la sortie
dair pour ce ventilateur,

0 Comme [amplificateur principal ne nécessite aucun réglage, il pourra étre installé a lécart

du siege du conducteur.

Les positions telles que lintérieur du coffre a bagages sont généraiement utilisées pour
l'installation de Iamplificateur principal.
0 Se servir des rallonges CA-BL (0.5 m), CA-18L (1 m), CA-28L (2 m), CA<48L (4 m) et
CA-68L (6 m) (an option) si les appareils connectés doivent étre installés a distance de

lamplificateur principal.

r).

Page 10

RACCORDEMENTS

I MODE D'INSTALLATION

1. Avant de réaliser l'installation et le
céblage, déconnectez Ia borne (-) de
la batterie pour prévenir tout risque de
court-circuit)

2. Connectez ies cables dentrée et de
sortie de la chains.

3. Connectez Ie fil de mise a la masse au
chassis métallique du véhicule.

4. Connectez le conducteur dalimen-
tation.

5. installez Iappareil et aprés avoir véri-
fié que iinstallation et Ie cébiage ont
été effectués correctement, connec-
tez la borne i-) de la batterie.

0 Si un fusible a sauté, vérifiez dabord
que les fils qui y sont associés ne sont
pas court-circuités puis remplacer Ie
fusible par un nouveau, de méme
capacité.

Borne da mise a la tsyre
Fusible (30 A)

Entrée
d3 con-
trals dc
puissan-
co

KAC-921
Entrée de source da puissance I finrée gauch:
(Blane)
992$ Entrée droite
| | (Rouge)
| , 7 ,

[
L__1

Fil de miss a la massa

Utiliser
AWGiO pour
la connexion.

_ Cable dalimentation if

Détails de DIN

Nlisela la terre de Canal de droite
sgna G 6 (rouge)

Contrble
d'alimantation
(orange)

Canal de
gauche
@ (blanc)

- Si un bruit se fait entendre au démar-
rage, raccorder le filtre anti-parasites
(an option) a la cordon dalimantation
(iaune) de cet appareil.

Cordon dalimematicn

,_z.

i"'|

I=I

mm

-- Interieur

Filtre
anti-parasites
(en optlon)
