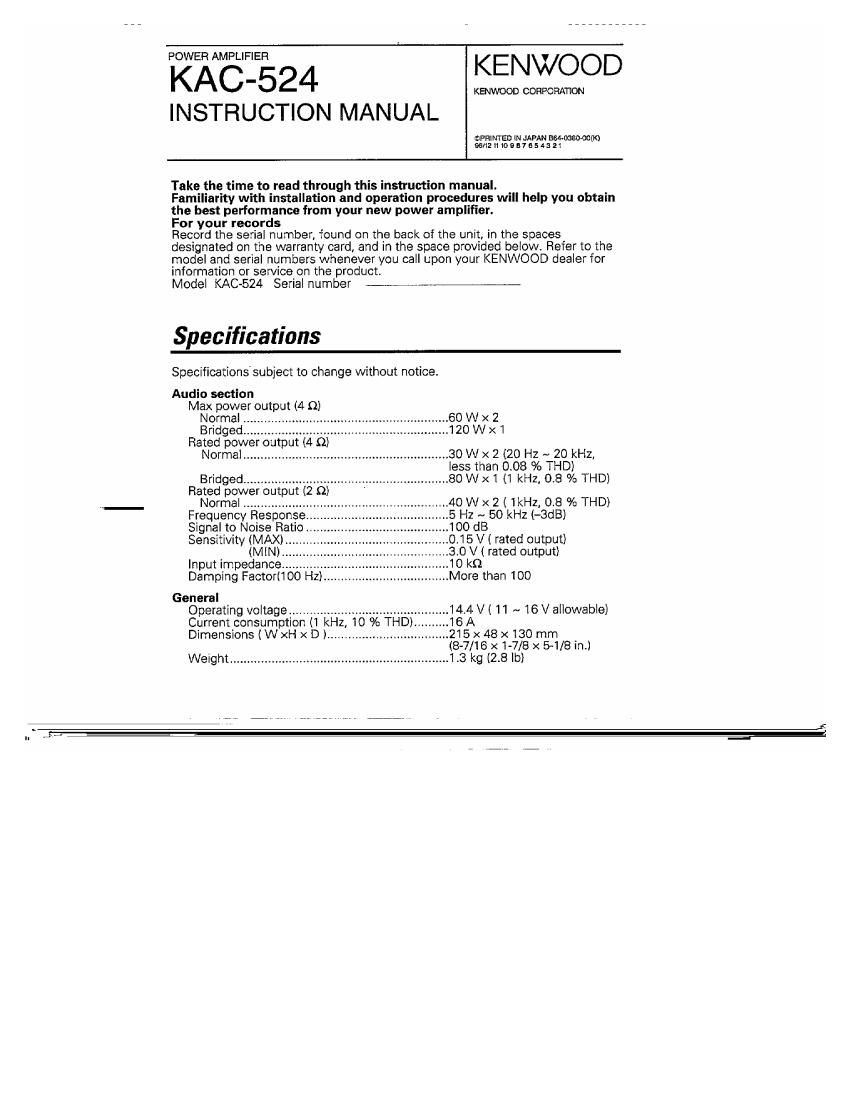

Page 1

122:6:5852 4 KENWOOD
INSTRUCTION MANUAL '

cPRINTED lN JAPAN Est-0350mm
96/12" 10937554321

Take the time to read through this instruction manual.

Familiarity with installation and operation procedures will help you obtain
the best performance from your new power amplifier.

For your records

Record the serial number, found on the back of the unit, in the spaces
designated on the warranty card, and in the space provided below. Refer to the
model and serial numbers whenever you call upon your KENWOOD dealer for
information or sen/ice on the product.

Model KAC-524 Serial number ,i,,, W

Specifications

Specificationssubject to change without notice,

Audio section
Max power output (4 Q)

Normal . 60 W x 2
Bridged 120 W x1
Rated pow
Normal ........................................................... 30 W x 2 (20 H2 ~ 20 kHz,
less than 0.08 % THD)
Bridged ........................................................... 80 Wx1 (1 kHz, 0.8 % THD)

Rated power output (2 Q)
Normal ................
Frequency Response
Signal to Noise Ratio,
Sensitivity (MAX).
(MlN) ..

.,.4O Wx 2 ( 1kHz 0.8 % THD)
5 Hz ~ 50 kHz (-BdB)

100 dB

0.15 V ( rated output)

3.0 V ( rated output)

10 k9

...More than 100

Input impedance.
Damping Factorl100 Hz)

General
Operating voltage .................................... ...14.4 V( 11 ~ 16 V allowable)
Current consumption (1 kHz, 10 % THD) 16 A
DimensionlexHxD) ......................... 215x48><130 mm
(8-7/16 x 1-7/8 X 31/8 in)
Weight ............................................................... 1. kg (2.8 lb)

ll

Page 2

Montage de lappareil

Ilnstallation

Vis taraudeuse
(M x 16mm)

Tableau dinstallation, etc.
(épaisseur: 15mm ou plus)

Nepas recouvrir I'appareil d'une napple,
tapls, etc; la cnaleur qun saccumuleralt
risque dendommager l'apparell.

0Comme Z'ampliilcateur principal ne nécessite aucun reglage, i| pourra étre
installé é I'ECart du siege du conducteur.
Les positions telles que l'intérieur du coffre a bagages sont généralement
utilisées pour l'lnstallation de l'ampliflcateur principal.

! ATTENTION

- Installer cet appareil a un emplacement tel que la chaleur puisse se
diSSiper aisément. Aprés linstallation, ne placeraucum objet sur lappareil.

IApres installation de lappareil. s'assurer que les difiérents equipments
électriquas tels que lampes frein et les clignotants de direction
fonctionnent normalementi

-lee(§ solgneusement l'appareil a un emplacement qui ne gene en rien la
con uite.
