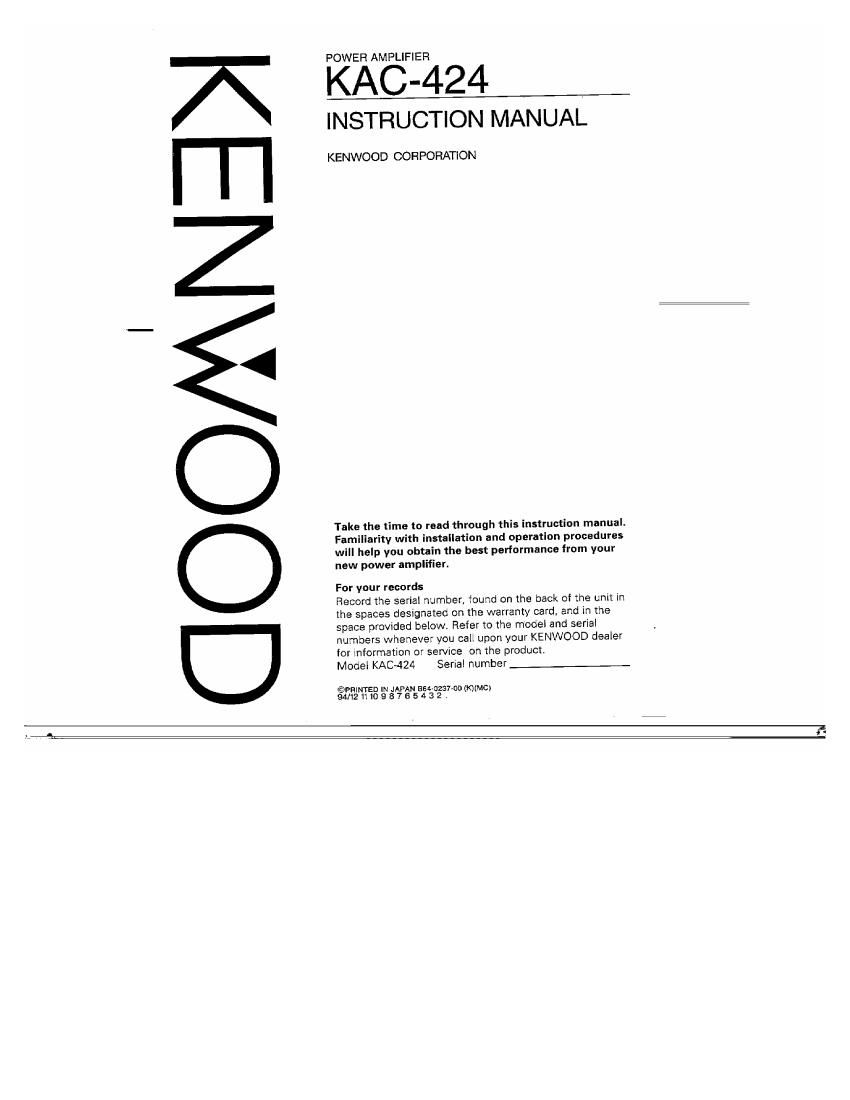

POWER AMPLIFIER

KAC-424

INSTRUCTION MANUAL

KENWOOD CORPORATION

Take the time to read through this instruction manual.
Familiarity with installation and operation procedures
will help you obtain the best performance from your
new power amplifier.

For your records
Record me serial number, found on the back of the unit in
the spaces designated on lhe warranty card, and m the
space provided below. Refer to the model and serial
numbers whenever you call upon your KENWOOD dealer
lor nformation or service on the product.

Model KACuiZA. Serial number

usasarazcn-ou (KHMC)
