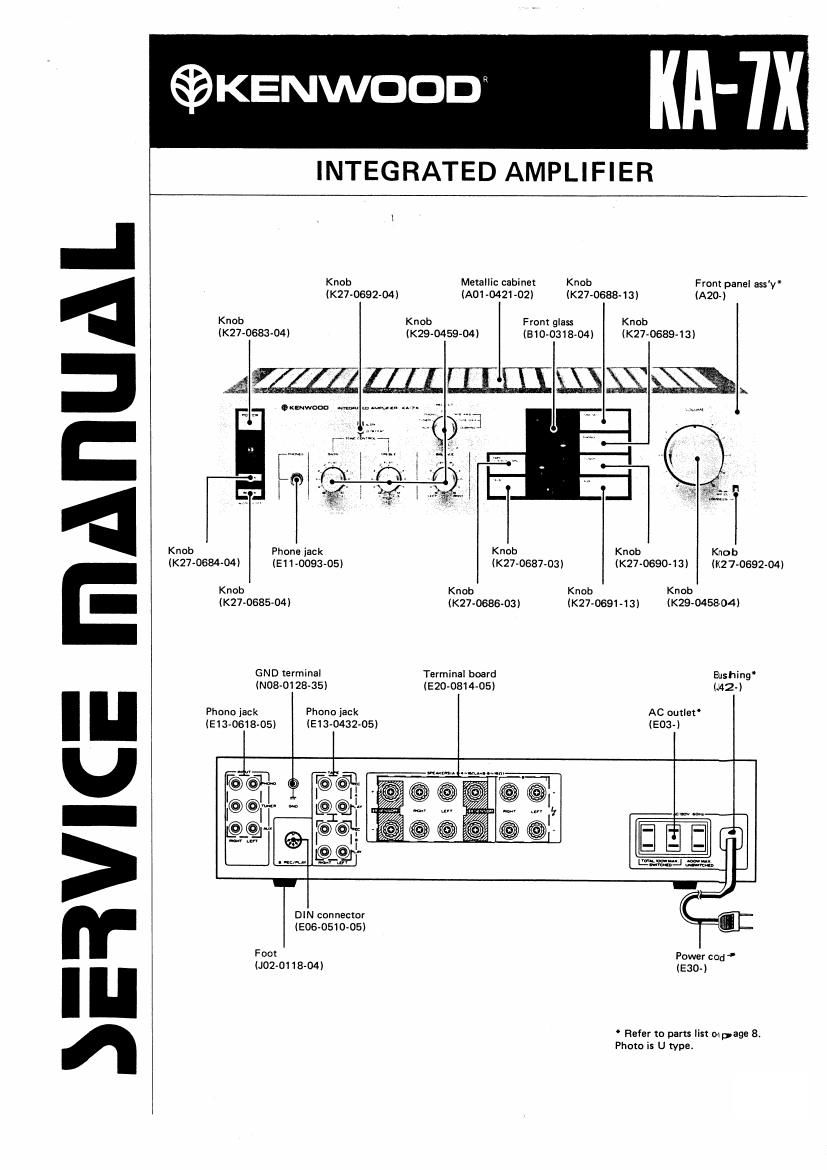

Kenwood KA 7 X Service Manual

Page 2

ADJUSTMENT/REGLAGE

INPUT OUTPUT AMPLIFIER ALIGMENT
No ITEM SETTINGS SETTINGS SETTING POINTS ALIGN FOR FIG'
Connect a DC After 5 minutes, adjust
1 IDLE voltmeter VOLUME :0 VHS (L) VR3 lVFl4) for 8~20mV
CURRENT - across F1113 POWER : ON VR4 (R) reading of the DC (a)
(R114) voltmeter.

Power Amplifier Check

After completing power amplifier repairs, be sure to con

firm that waveforms are present as indicated below. Power

amplifier operation is not normal if these waveforms cannot
be observed.

I Test Conditions I

1. Apply a 50Hz sine wave to the AUX terminal.

2. Connect an 8 ohm dummy load to the speaker terminals.

3. Connect the (+) lead of the oscilloscope to pin 14 of
X13-3520-10, and connect the (-) lead to pin 11 (L) or
pin 12 (R) of X07-1940-10.

4. Set the volume control of the KA~7X to O, the selector
to AUX, and the REC OUT control to OFF, then turn
on the power.

5. When the volume control of the KA-7X is turned up
slowly, the waveform shown in Figure A should appear
suddenly at a certain point. This is evidence that the
high output circuit has begun operating. Stop turning
the volume control at the point where this waveform
appears.

6. Momentarily turn off the power to the KA-7X.

7. Connect the (+) lead of the oscilloscope to pin 15 of
X13-3520~10. and connect the (-) lead to pin 13 (L)
or pin 14 (R) of XO7-1940-10.

. Turn the power to the KA-7X back on.

, The waveform shown in Figure B should appear. lt is
not possible to observe both waveform A and B at the
same time. Be sure to observe them individually,and be
sure that no other test equipment is connected to the
amplifier at the same time as the oscilloscope.

(DOD

Note :

A self»restoring thermal switch is built into the power trans-
former, This switch is activated to cut output of the trans-
former when its temperature rises beyond 150' C, The
amount of time required for recovery is approximately 5
minutes.

REGLAGE REGLAGE DE REGLAGE DE POINTS DE
I N P .
No ITEM L'ENTREE LA SORTIE L'AMPLIFICATEUH L'AIGNEMENT AL 6 ER OUR FIG
Aprés 5 minutesnégler
1 COUHANT DE Connecter n VR3 (G) VH3 (VH4) de facorl 3
POLARISATION - voltmetre CC VOLUME :0 VR4 (D) (:9 one le voltmétre de (3)
SW F1113 (R114) cc. indique a~2imv.

Verification de l'amplificateur de puissanoe

Apres avoir effectué les reparations de l'amplificateur de

puissance, sassurer que les ondes existent clans les condi-

tions indiquées ci-dessous. Le fonctionnement de l'ampli-
ficateur est anormal si ces ondes ne peuvent étre observées.

I Conditions d'essai I

1. Appliquer une onde sinusoi'dale de 50Hz a la borne
AUX.

2. Appliquer une charge "dummy de 8 ohms aux bornes
des enceintes.

3. Relier le fil dalimentation (+) de l'oscilloscope a la
broche 14 du X13-3520-10, et relier le fil d'alimentation
(-) a la broche 11 (L) ou a la broche 12 (R) du X07-
1940-10.

4. Placer le réglage de volume du KA-7X sur ",0 le selectr
Eur sur AUX, et la commande de sortie d'enregistrement
"REC OUT" sur OFF" avant de mettre sous tension
l'appareil.

5. Lorsque le réglage de volume du KA-7X est lentement
tourné dans le sens dune augementation de volume,
l'oncle indiquée sur la figure A doit sudainement apparai-
tre é un moment donné. ,Cette onde est la preuve que la

haut circuit de sortie a commence a foncticnner. Arréter
le mouvement de la commande de réglage de volume au
moment 00 l'onde decrite apparait.

. Mettre momentanément hors tension le KA-7X.

7. Relier le fil d'alimentation (+) de I'osciloscope a la
broche 15 du X13»3520-10, et relier le fil calimentation
(-) a la broche 13 (L) ou a la broche 14( R) du X07-
1940-10.

8, Mettre de nouveau sous tension le KA»7X.

9. L'onde indiquée sur la figure 8 doit apparaitre. Il est
impossible dobserver les deux types d'ondes en meme
temps. Veiller a les observer séparemen et s'assurer
quwaucun autre materiel d'essai est raccodé a lampli-
ficateur en meme temps que loscilloscope.

C3

Remarque :

Un commutateur thermique a auto-décler: hement est
incorporé au transformateur de puissance, Ce :Ommutateur
est active pour couper l'alimentation du tnnsformateur
lorsque sa temperature s'éleve au dessus de 150- C. Cinq
minutes sont environ nécessaires pour que le tn rtsformateur
soit de nouveau mis sous tension.
