Jvc KSRT 414 Service Manual

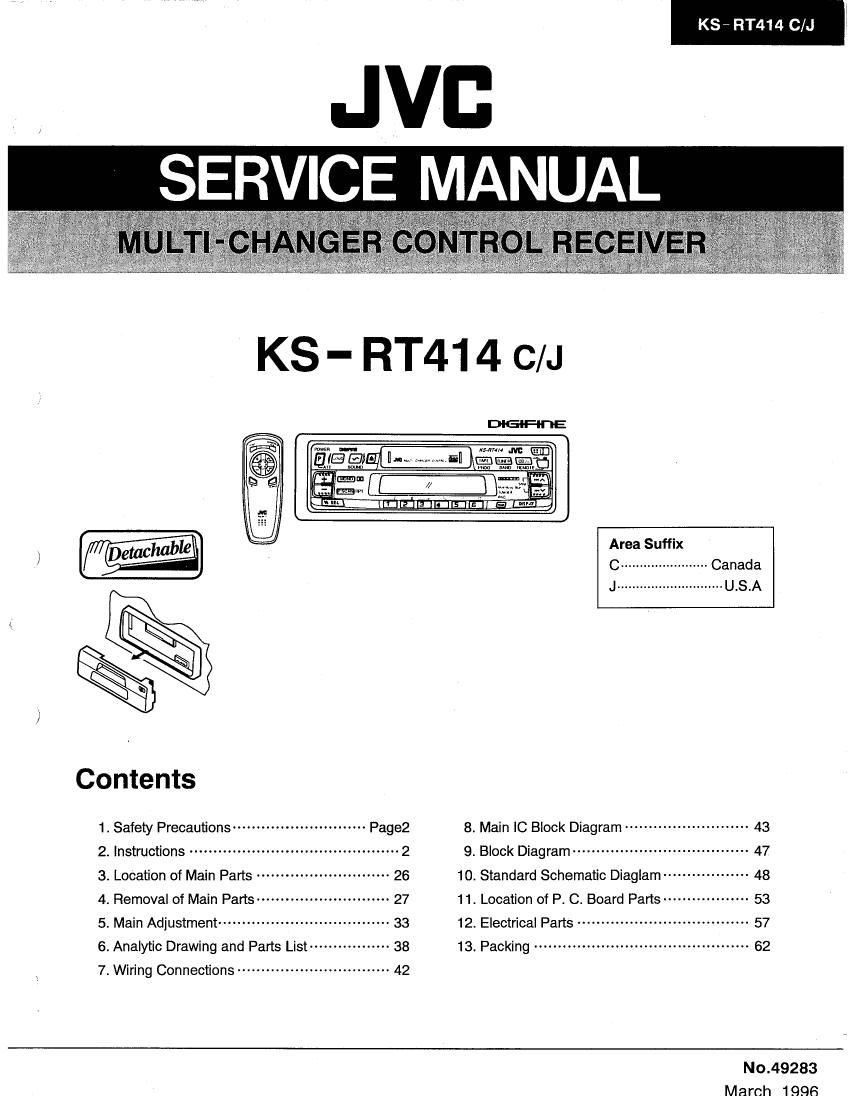

Page 1

KS~RT414 C/J i

JVB
SERV CE MANUAL

Area Suffix
C ....................... Canada
J ............................ U.S.A

Contents

1. Safety Precautions - Page2 8. Main 10 Block Diagram

2' Instructions ............................................ 2 9_ Block Diagram ..................................... 47
3. Location of Main Part5 ---------------------------- 26 10. Standard Schematic Diaglam ------------------ 48
4. Removal of Main Parts -------------------------- 27 11. Location of P. C. Board Parts ------------------ 53
5. Main Adjustment .................................... 33 12 Electrical Parts .................................... 57
6. Analytic Drawing and Parts List ................. 33 13. Packing ............................................. 52
7_ Wiring Connections ................................ 42

No.49283

March 1998

Page 2

KS , RT414 C/J

1. Safety Precautions

A CAUTION

Burrs formed during molding may be left over on some parts of the chassis.
Therefore, pay attention to such burrs in the case of preforming repair of this
system.

2. Instructions

ENGLISH

Thank you for purchasing a JVC product. Please
read all instructions carefully before operation.
to ensure your complete understanding and to
obtain a longer service life from the unit

ESPANOL

Muchas graclas por haber comprado este
producto de JVC. Tengaa bien leer detenidamente
este manual de inslrucclones antes de la
operacién de la unidad, para asegurarse de que
la entiende perfectamente y para obtener una
Iarga Vida de servicio de la misma.

FRANQAIS

Nous vous remelcions pour lachatdun appareil
JVC. Veuiiiez lire avec soin toutes les instructions
avant de Iaire fonctionner i'appareil, pour ét/e
snr d'avoir bien tout compris elpour obtenir une
durée d'utiiisation plus longue de i'apbareil,

( MAINTENANCE

MANTENCION

ENTRETIEN

0 Cleaning The Head

Heads are important as they pick up sound.

When they became dirty, the lollowing

symptoms become noticeable:

o The sound quality is reduced.

I The sound level is decreased.

0 The sound can be heard intermittently.
(Sound drop occurs.)

These are NOT maltunctions. However, before

these symptoms appear, clean the heads after

every 10 hours of use using a wet-type head

cleaning tape, available lrorn an audio store,

For more details, refer to the Instructions of

the Head Cleaning Tape.

0 lepieza de la caheza

Las cabezas son lmporlantes ya que capiarr

el sonido.

Cuando se ensuclan aparecen los siguientes

slntomas:

a se reduce la calidad del sonido,

0 Se reduce el nlvel del sonido.

0 El sonido so escucha Intermltentemente.
(Ocurre una caida del mismo.)

Estas NO son lallas. Sin embargo. antes de

que aparezcan estos slntornas, limpie las

cabezas cada 10 horas utilizando una clnta

para limpleza de cabezas de lipo humedo,

disponibles en las tlendas de audio, For mas

detalles refiérase a las lnstrucciones sobrela

cinta para limpleza de cabezas.

- Head cleaning tape
- Cinla para limpieza 0e cabezas
- Cassette de nettoyage de téies

2 (No. 49283)

O Neltoyage de la téte

Les tétes sontimponanies. elies caplent (e son,

Quand eiles daviennenl sales, lea symptdmes

suivants deviennenl perceptibles:

I La qualité on $0" est réduite.

I Le nlveau sonore diminue.

0 Le son peut étra entendu de tacon
intermlttente. (Des coupures de son se
produlsent.)

Ce ne sant PAS des mauvais fonctionnements,
Toutefois. avant que mas symptfimes
apparaissent, nettoyer ies létes routes [95 10
heures dutiiisation en utilisantune cassette da
nettayage de tétes de type humida, disponible
dans un magasin de produits audio. Pour plus
de details, sa reporter aux instructions de la
cassette de nettoyage de tales.
