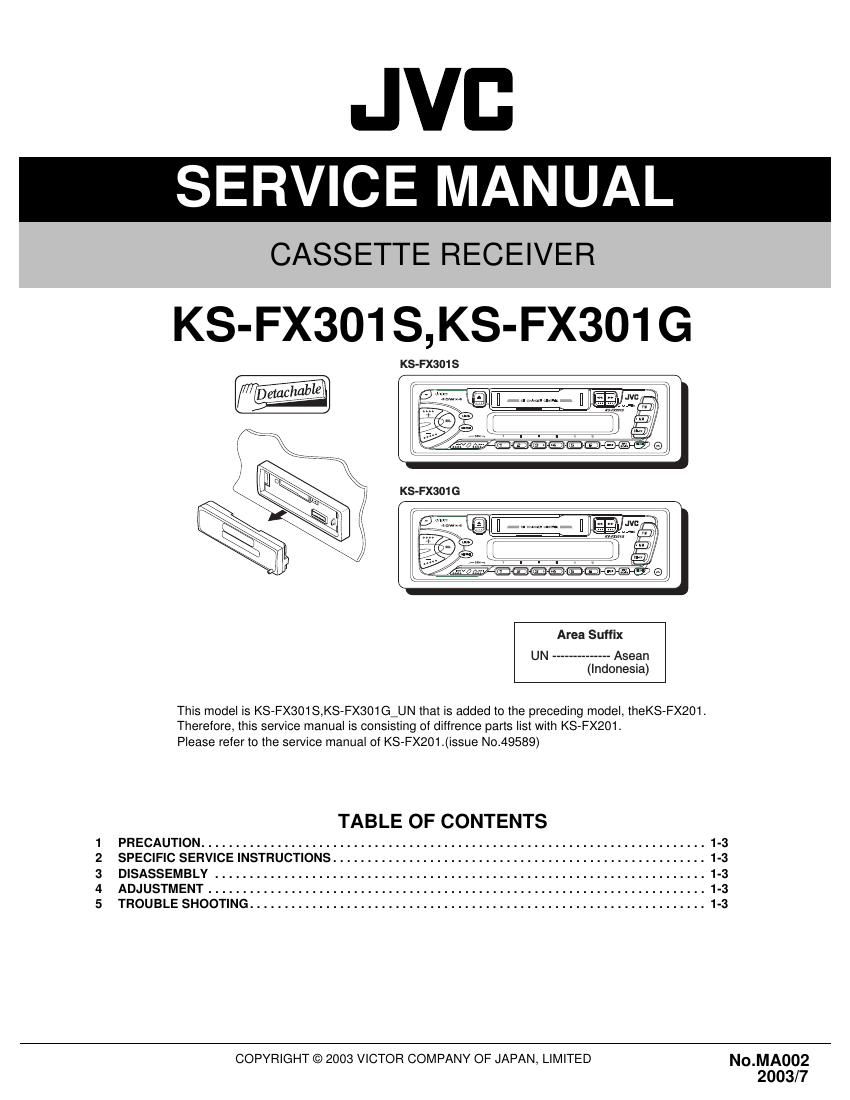

Jvc KSFX 301 S Service Manual
This is the 4 pages manual for Jvc KSFX 301 S Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Jvc KSFX 301 S Service Manual (Ocr-read)
Page 1
1-2 (No.MA002) SPECIFICATION Desain dan spesifikasi dapat berubah tanpa pemberitahuan. BAGIAN AMPLIFIER AUDIOOutput power maksimum Depan 40 watt per chanel Belakang 40 watt per chanel Output Power kontinyu (RMS) Depan 16 watt per chanel dalam 4 Ω, 40 Hz hingga 20 000 Hz dengan tidak lebih dari 0.8% distorsi harmonis total. Belakang 16 watt per chanel dalam 4 Ω, 40 Hz hingga 20 000 Hz dengan tidak lebih dari 0.8% distorsi harmonis total. Impedansi beban 4 Ω (toleransi antara 4 Ω hingga 8 Ω) Batas tone kontrol Bass ±10 dB pada 100 Hz Treble ±10 dB pada 10 Hz Respon Frekuensi 40 Hz hinga 20 000 Hz Rasio Sinyal ke suara 70 dB Level Line-Out/ impedansi 2.0V/beban 20 kΩ (250 nWb/m) Impedansi output 1 kΩ BAGIAN RADIO Batas Frekuensi FM 87.5 MHz hingga 108.0 MHz AM 531 kHz hingga 1 602 kHz [Radio FM] Sensitivitas yang dapat digunakan 11.3 dBf (1.0µV/75 Ω) 50 dB Sensitivitas Ketenangan 16.3 dBf (1.8µV/75 Ω) Selektivitas Chanel Alternatif (400 kHz) 65 dB Respon Frekuensi 40 Hz hingga 15 000 Hz Pemisah Stereo 35 dB Rasio penangkapan 2.0 dB [Radio AM] Sensitivitas 20 µV Selektivitas 35 dB BAGIAN DEK KASETSensitivitas & Getaran 0.15% (WRMS) Waktu Menggulung cepat 190 detik (C-60) Respon Frekuensi 50 Hz hingga 14 000 Hz (±3 dB) Rasio Sinyal ke suara 52 dB Pemisah Stereo 40 dB UMUM Power yang diperlukan Tegangan Operasional DC 14.4 V (diperbolehkan antara 11V hingga 16 V) Sistem Grounding Ground Negatif Temperatur kerja yang diperbolehkan0°C hingga +40°C (32°F hingga 104°F) Dimensi (L × T × K) Ukuran pemasangan 182 mm × 52 mm × 150 mm Ukuran panel 188 mm × 58 mm × 14 mm Berat 1.3 kg (2.9 lbs) (tidak termasuk aksesoris)
Page 2
(No.MA002)1-3 SECTION 1 PRECAUTION Please refer to "KS-FX201 No.49589" about this section. SECTION 2 SPECIFIC SERVICE INSTRUCTIONS 2.1 DIFFERENCE LIST Parts list(General assembly) [P3-3 Block NO.M1MM] Parts list(Packing and accessries) [P3-13 Block NO.M3MM] SECTION 3 DISASSEMBLY Please refer to "KS-FX201 No.49589" about this section. SECTION 4 ADJUSTMENT Please refer to "KS-FX201 No.49589" about this section. SECTION 5 TROUBLE SHOOTING Please refer to "KS-FX201 No.49589" about this section. Item Parts nameParts number Q'ty KS-FX301S KS-FX301G 15 FRONT CHASSIS FSJC1055-002 FSJC1055-001 1 22 FRONT PANEL FSJC1053-008 FSJC1053-007 1 23 FINDER ASSY FSJD3022-00V FSJD3022-00W 1 27 D.FUNC BUTTON FSXP2034-057 FSXP2034-037 1 30 COMBO BUTTON FSXP2044-021 FSXP2044-001 1 31 PUSH BUTTON FSXP3068-021 FSXP3068-001 1 40 REAR COVER FSJC1054-004 FSJC1054-003 48 NAME PLATE GE309896-001A GE30989-001A 1 Item Parts nameParts number Q'ty KS-FX301S KS-FX301G A12 TRIM PLATE FSJD2034-005 FSJD2034-006 1 P5 CARTON GE30987-001A GE30990-001A 1
