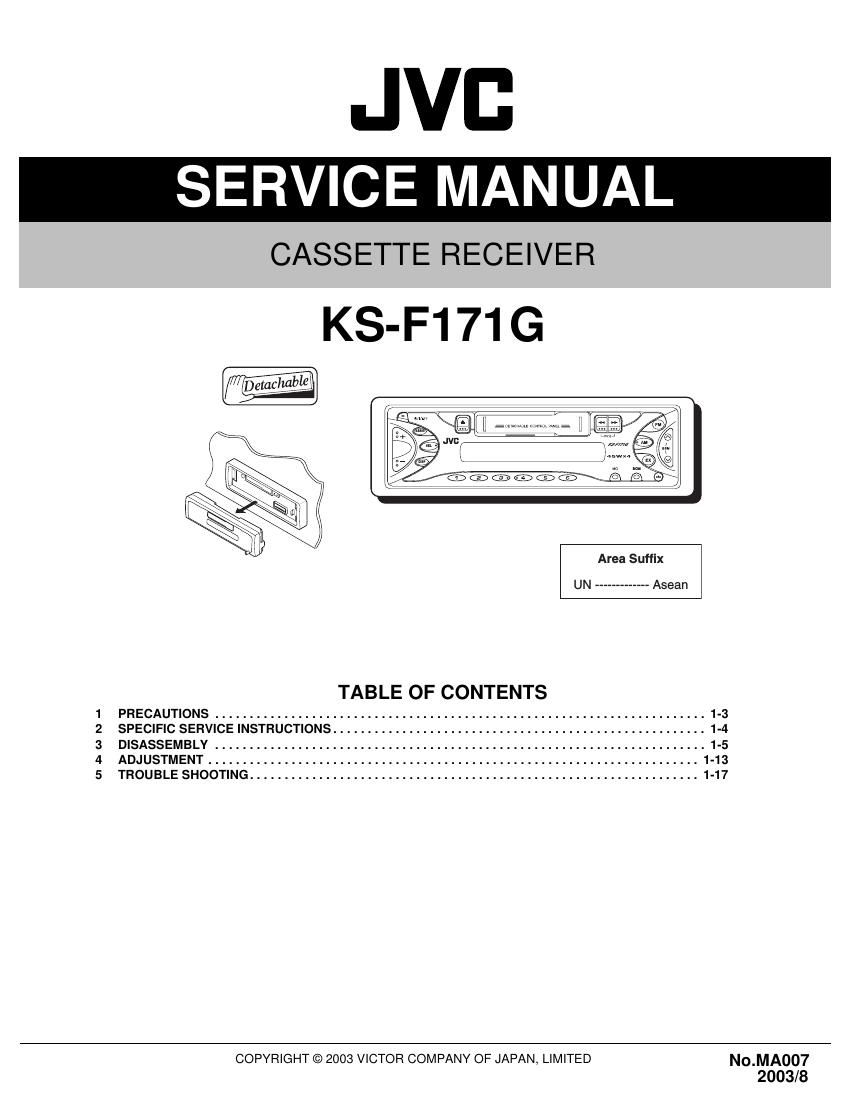

Jvc KSF 171 G Service Manual
This is the 41 pages manual for Jvc KSF 171 G Service Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Jvc KSF 171 G Service Manual (Ocr-read)
Page 1
1-2 (No.MA007) SPECIFICATION Desain dan spesifikasi dapat berubah tanpa pemberitahuan. BAGIAN AMPLIFIER AUDIO Output power maksimum Depan 45 watt per chanel Belakang 45 watt per chanel Output Power kontinyu (RMS) Depan 17 watt per chanel dalam 4 Ω, 40 Hz hingga 20 000 Hz dengan tidak lebih dari 0.8% distorsi harmonis total. Belakang 17 watt per chanel dalam 4 Ω, 40 Hz hingga 20 000 Hz dengan tidak lebih dari 0.8% distorsi harmonis total. Impedansi beban 4 Ω (toleransi antara 4 Ω hingga 8 Ω) Batas tone kontrol Bass ±10 dB pada 100 Hz Treble ±10 dB pada 10 kHz Respon Frekuensi 40 Hz hinga 20 000 Hz Rasio Sinyal ke suara 70 dB Level Line-Out/ impedansi 1.0V/beban 20 k Ω (250 nWb/m) Bagian Radio Batas Frekuensi FM 87.5 MHz hingga 108.0 MHz AM 531 kHz hingga 1 602 kHz [Radio FM] Sensitivitas yang dapat digunakan 11.3 dBf (1.0 µV/75 Ω) 50 dB Sensitivitas Ke tenangan 16.3 dBf (1.8 µV/75 Ω) Selektivitas Chanel Alternatif (400 kHz) 65 dB Respon Frekuensi 40 Hz hingga 15 000 Hz Pemisah Stereo 35 dB Rasio penangkapan 2.0 dB [Radio AM] Sensitivitas 20 µV Selektivitas 35 dB Bagian Dek Kaset Bagian Dek Kaset 0.15% (WRMS) Waktu Menggulung cepat 190 detik (C-60) Respon Frekuensi 50 Hz hingga 14 000 Hz (tape normal) Rasio Sinyal ke suara 52 dB Pemisah Stereo 40 dB UMUM Power yang diperlukan Tegangan Operasional DC 14.4 V (diperbolehkan antara 11V hingga 16 V) Sistem Grounding Ground Negatif Temperatur kerja yang diperbolehkan 0ºC hingga +40ºC Dimensi (L × T × K) Ukuran pemasangan 182 mm × 52 mm × 150 mm Ukuran panel 188 mm × 58 mm × 11 mm Berat 1.3 kg (tidak termasuk aksesoris)
Page 2
(No.MA007)1-3 SECTION 1 PRECAUTION 1.1 Safety Precautions ! Burrs formed during molding may be left over on some parts of the chassi\ s. Therefore, pay attention to such burrs in the case of preforming repair of this sys\ tem.
