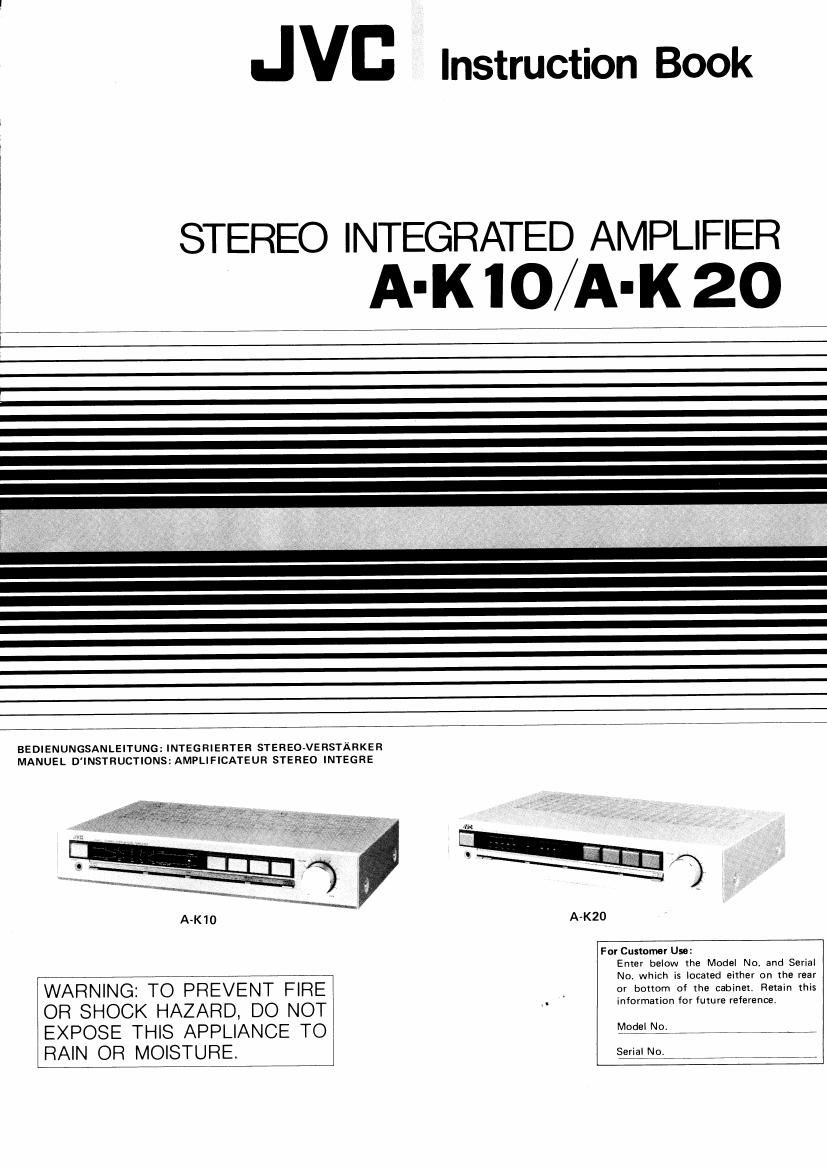

JVD Instruction Book

STEREO INTEGRATED AMPLIFIER
* A-K 10/ A-K 20

BEDIENUNGSANLEITUNG: INTEGRIERTER STEREO-VERSTARKER
MANUEL D'INSTRUCTIONS:AMPLIFICATEUR STEREO INTEGFIE

For Customer Use:
Enter below the Model No. and Serial
No. which is located either on the rear

WARNING. TO PREVENT FIREI . or bottom of the cabinet. Retain this
OR SHOCK HAZARD, DO NOT I. information forfuture reference.

EXPOSE THIS APPLIANCE TO MOEHL ,7 EA
RAIN OR MOISTURE. Selim); , ,7

Page 2

IMPORTANT (In the United Kingdom)
Mains Supply (AC 240 Vw, 50 Hz only)

IMPORTANT

Do not make any connection to the Larger Terminal coded E
or Green, The wires in the mains lead are coloured in accord-
ance with following code:

C:

If these colours do not correspond with the terminal identifi»
cations of your plug, connect as follows:

Blue wire to terminal coded N (Neutral) or coloured Black,
Brown wire to.termina| coded L (Live) or coloured Red.

If in doubt - consult a competent electrician.

Note

We recommend that you should disconnect the mains plug
from the supply socket when not in use.

Blue to N (Neutral) or Black
Brown to L (Live) or Red

WARNING

Dangerous voltage inside

CAUTION

To prevent electric shock, do not remove screws, covers or
cabinet.

No user»serviceable parts inside. Refer servicing to qualified
service personnel.

WARNUNG

Gefahrliche Spannung im Innern

HINWEIS

Zur Vermeidung von elektrischen Schla'gen sollten Schrauben,
Abdeckplatten und Geh'ause nicht entfernt werden.

Das Gerat enthalt keine von Laien reparierbaren Einzelteile.
Reparaturen nur von einem qualifizierten Kundendienst
ausfu'hren lassen. '

AVE RTISSEMENT

Tension dangereuse a I'intérieur

ATTENTION

Afin de prévenir un choc électrique, ne pas enlever les vis,
ni les couvercles.

II no se trouve a |intérieur aucune piece pouvant étre réparée
par l'usager. Sadresser a un réparateur competent.

_1_

Thank you for purchasing this JVC product.

Before you begin operating this unit, please read the instruc-
tions carefully to be sure you get the best possible perform-
ance.

If you have any question, consult your JVC dealer.

CONTENTS

Important .............................. 2
Connection diagram 3
Front panel ........ 5
Operation
Listening to radio broadcasts ................. 6
Listening to records ....................... 7
Listening to tapes ......................... 7
Using stereo headphones .................... 7
Recording tapes .......................... 7
Troubleshooting ............................ 9
Specifications ............................. 10

Vielen Dank fiir den Kauf dieses JVC-Produkts.

Bitte lesen Sie diese Bedienungsanleitung sorgfa'ltig, bevor Sie
dieses Ger'a't in Betrieb nehmen, um die beste Leistung zu
erhalten.

Falls Sie Fragen haben, wenden Sie sich bitte an lhren JVC»
Fachha'ndler.

INHALT

Wichtig .................................. 2
Anschlulldiagramm .......................... 3
Frontplatte ............................... 5
Bedienung
Rundfunkhijren .......................... 6
Schallplattenhoren ........................ 8
Tonbandhoren ........................... 8
Verwendung von Stereo-Kopfhorern 8
Tonbandaufnahme . . . . 8
Fehlersuche ....... 9
Technische Daten . . 10

Tous nos compliments pour vous étre procuré cet appareil de
JVC.

Pour que vous puissiez obtenir les meilleures performences
possibles, nous vous recommandons de lire attentivement Ia
présente notice d'emploi avant de commencer a utiliser votre
nouvel appareil.

En cas de question, consultez votre revendeur JVC.

TABLE DES MATIERES

Important ................................ 2
Schema de raccordement ...................... 3
Facade .................................. 5
Opération
Ecoute des émissions radiodiffusées ............. 6
Ecoute de disques ......................... 8
Ecoute de bandes ......................... 8
Emploi de casque d'écoute stéréo .............. 8
Enregistrement de bandes .................... 8
Detection de pannes ............ ' ............. 9

Caracteristiques techniques ..................... 10
