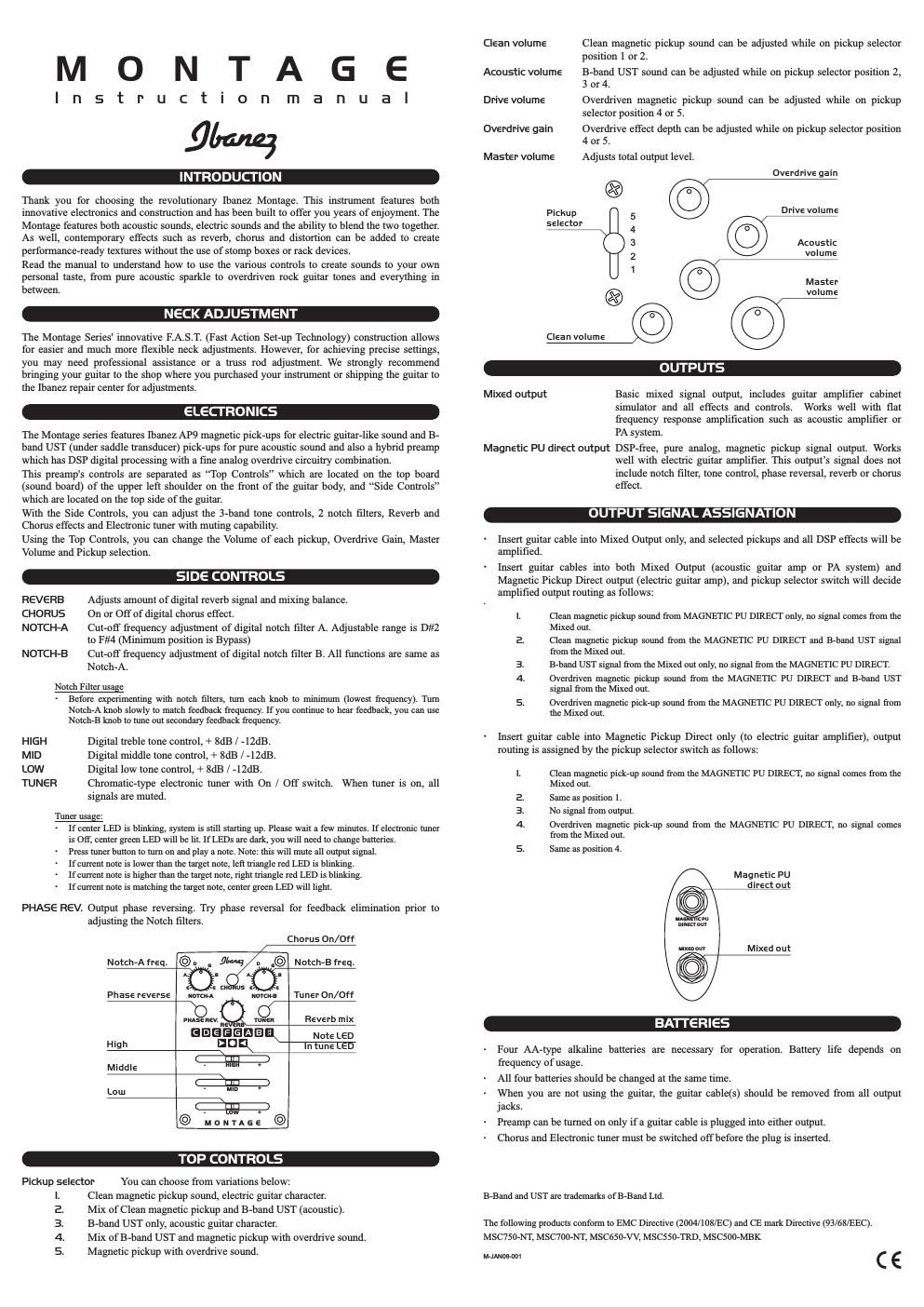

BATTERIEN  Für den Betrieb sind vier Alkalibatterien des Typs AA erforderlich.  Die Batterielebensdauer hängt von der Häufigkeit und Dauer der Anwendung ab.  Wenn Sie die Gitarre nicht benutzen, sollten die Kabel aus allen Ausgangsbuchsen herausgezogen werden.  Wechseln Sie immer alle vier Batterien gleichzeitig aus.  Der Vorverstärker lässt sich nur einschalten, wenn ein Gitarrenkabel in eine der Ausgangsbuchsen eingesteckt ist.  Bitte beachten, dass der Chorus und das elektronische Stimmgerät ausgeschalten sind - erst dann das Kabel einstecken. B-Band und UST sind Warenzeichen der B-Band Ltd. Die folgenden Produkte entsprechen der EMV-Direktive (2004/108/EG) und der Direktive für das CE-Symbol (93/68/EEG). MSC750-NT, MSC700-NT, MSC650-VV, MSC550-TRD, MSC500-MBK M-JAN08-001MIXED OUTMAGNETIC PU DIRECT OUTMagnetic PU direct outMixed outAUSGÄNGE ZUWEISUNG DER AUSGANGSSIGNALE Mixed out Magnetic PU direct outHauptausgang für die gemischten Signale, einschließlich des Gitarrenamp-Simulators und aller Effekte und Einstellungen. Funktioniert gut für neutrale Verstärkung wie einem Akustik- Verstärker oder einem PA-System. DSP-freies, rein analoges Ausgangssignal des magnetischen Pickups. Funktioniert gut mit E-Gitarrenverstärkern. Dieses Ausgangssignal enthält weder Notch-Filter noch Klangregelung, Phasenumkehr, Hall- oder Chorus-Effekte.  Stecken Sie das Gitarrenkabel nur in den Mischausgang, werden die ausgewählten Tonabnehmer einschließlich aller DSP-Effekte verstärkt.  Stecken Sie Gitarrenkabel sowohl in den Mischausgang (akustischer Gitarrenverstärker oder PA-System) und den Direktausgang des magnetischen TA (E-Gitarrenverstärker), entscheidet der Tonabnehmerumschalter wie folgt über die Ausgangszuweisung:   1. Es kommt nur der Clean-Sound des magnetischen Tonabnehmers aus dem Ausgang Magnetic PU direct out; kein Signal wird am Mixed out ausgegeben. 2. Es kommt der Clean-Sound des magnetischen Tonabnehmers aus dem Ausgang Magnetic PU direct out und das Signal des B-Band UST aus dem Ausgang Mixed out. 3. Es kommt nur das Signal des B-Band UST aus dem Ausgang Mixed out; kein Signal aus dem Ausgang Magnetic PU direct out. 4. Es kommt der verzerrte Sound des magnetischen Tonabnehmers aus dem Ausgang Magnetic PU direct out und das Signal des B-Band UST aus dem Ausgang Mixed out. 5. Es kommt nur der verzerrte Sound des magnetischen Tonabnehmers aus dem Ausgang Magnetic PU direct out; kein Signal aus dem Ausgang Mixed out.  Schließen Sie ein Gitarrenkabel nur am Direktausgang des magnetischen Tonabnehmers an (an einem E-Gitarrenverstärker), erfolgt die Ausgangszuordnung durch den Tonabnehmerschalter wie folgt: 1. Es kommt nur der Clean-Sound des magnetischen Tonabnehmers aus dem Ausgang Magnetic PU direct out; kein Signal kommt vom Ausgang Mixed out. 2. Entspricht Position 1. 3. Es erfolgt keine Signalausgabe. 4. Es kommt nur der verzerrte Sound des magnetischen Tonabnehmers aus dem Ausgang Magnetic PU direct out; kein Signal wird am Mixed out ausgegeben. 5. Entspricht Position 4.Overdrive gainDrive volumeAcoustic volumeMaster volumeClean volumePickup selector123454.Mischung aus den Tonabnehmern B-Band UST und magnetisch mit Overdrive- Sound (Verzerrung). 5.Magnetischer Tonabnehmer mit Overdrive-Sound (Verzerrung). Der Clean-Sound vom magnetischen Tonabnehmer kann in den Positionen 1 oder 2 des Tonabnehmerschalters eingestellt werden. Der Sound über den B-Band UST kann in den Positionen 2, 3 oder 4 des Tonabnehmerschalters eingestellt werden. Der Overdrive-Sound vom magnetischen Tonabnehmer kann in den Positionen 4 oder 5 des Tonabnehmerschalters eingestellt werden. Der Effektanteil der Overdrive-Verzerrung kann in den Positionen 4 oder 5 des Tonabnehmerschalters eingestellt werden. Stellt den Gesamt-Ausgangspegel ein. Clean volume Acoustic volume Drive volume Overdrive gain Master volumeObere Regler Pickup selectorSie können aus den folgenden Varianten auswählen: 1.Clean-Sound vom magnetischen Tonabnehmer, E-Gitarren-Charakter. 2.Mischung aus Clean-Sound vom magnetischen Tonabnehmer und Akustik- Sound vom B-Band UST. 3.Nur B-Band UST-Tonabnehmer, Akustikgitarren-Charakter.EEADBGEEADBGLOW-+-+MONTAGEMIDHIGH-+NOTCH-BNOTCH-AREVERBTUNERPHASE REV.CHORUSChorus On/OffNotch-B freq.Tuner On/OffReverb mixNote LEDIn tune LEDNotch-A freq.Phase reverseHighMiddleLowEINLEITUNG EINSTELLEN DES HALSES ELEKTRONIK SEITLICHE REGLER Vielen Dank für Ihre Wahl des revolutionären Ibanez Montage. Dieses Instrument bietet sowohl innovative Elektronik als auch neue Konstruktionstechniken und wurde so hergestellt, dass Sie jahrelang Freude daran haben werden. Der Montage bietet akustische Klänge und elektronische Klänge sowie die Möglichkeit, beide miteinander zu mischen. Außerdem können moderne Effekte wie Hall, Chorus und Distortion hinzugefügt werden, um ohne weitere Bodeneffekte oder Rack-Geräte spielfertige Sounds zu erzeugen. Lesen Sie die Anleitung durch, um zu verstehen, wie Sie mit den verschiedenen Reglern Ihre ureigenen Sounds einstellen können, von glitzernden akustischen Klängen bis zu verzerrten Rockgitarren und allen möglichen Variationen zwischen diesen Extremen. Die innovative Technik F.A.S.T. (Fast Action Set-up Technology) der Montage-Modelle ermöglicht einfachere und flexiblere Halseinstellungen. Um jedoch genau einstellen zu können, benötigen Sie eventuell professionelle Hilfe oder eine Einstellung des Hals- Spannstabs. Wir empfehlen Ihnen, Ihre Gitarre zu dem Laden zu bringen, in dem Sie sie erworben haben, oder das Instrument für Einstellzwecke in eine Ibanez-Reparaturwerkstatt zu schicken. Das Montage-Modell enthält die magnetischen Tonabnehmer AP9 von Ibanez für E-Gitarren- Sound und B-Band-UST-Tonabnehmer (Under Saddle Transducer) für einen reinen Akustik- Sound sowie einen hybriden Vorverstärker mit einer Kombination aus digitaler Signalverarbeitung (DSP) und einer hochwertigen analogen Übersteuerung. Die Regler dieser Vorstufe sind unterteilt in die „oberen Regler, die sich auf der Gitarrenoberseite (Decke) an den oberen linken Schulter des Korpus befindet, und die „seitlichen Regler, die sich oben auf der Zarge der Gitarre befinden. Mit den seitlichen Reglern können Sie die 3- Band-Klangregelung, 2 Notch-Filter, die Effekte Reverb (Hall) und Chorus sowie das elektronische Stimmgerät mit Stummschaltungsmöglichkeit bedienen. Mit den oberen Reglern können Sie die Lautstärke jedes Tonabnehmers, die Stärke der Verzerrung (Overdrive Gain), die Gesamtlautstärke und die Auswahl des Tonabnehmers einstellen. REVERBStellt den Signalanteil des Digitalhalls und somit das Mischverhältnis ein. CHORUSSchaltet den digitalen Chorus-Effekt ein und aus. NOTCH-AStellt die Arbeitsfrequenz des digitalen Notch-Filters A ein. Der einstellbare Bereich ist D#2 bis F#4 (in der Minimalstellung ist der Filter deaktiviert). NOTCH-BStellt die Arbeitsfrequenz des digitalen Notch-Filters B ein. Die Funktion entspricht Notch-Filter A. Einsatz der Notch-Filter  Bevor Sie mit den Notch-Filtern experimentieren, drehen Sie jeden Regler auf Minimum (niedrigste Frequenz). Drehen Sie den Regler NOTCH-A langsam auf die Rückkopplungsfrequenz. Wenn Sie weiterhin eine Rückkopplung erhalten, können Sie den Regler NOTCH-B verwenden, um die zweite Rückkopplungsfrequenz auszufiltern. HIGHDigitaler Höhenregler, + 8 dB / –12 dB. MIDDigitaler Mittenregler, + 8 dB / –12 dB. LOWDigitaler Bassregler, + 8 dB / –12 dB. TUNERChromatisches, elektronisches Stimmgerät mit Ein-/Ausschalter. Wenn das Stimmgerät eingeschaltet ist, werden alle Signale stummgeschaltet. Verwenden des Stimmgerätes  Wenn die mittlere LED blinkt, startet das System. Bitte warten Sie einige Minuten.  Wenn das Stimmgerät ausgeschaltet ist, leuchtet die grüne LED in der Mitte. Wenn die LEDs schwächer werden, müssen Sie die Batterien auswechseln.  Drücken Sie die Taste TUNER, um das Gerät einzuschalten, und spielen Sie dann eine Note. Hinweis: Hierdurch wird das gesamte Ausgangssignal stummgeschaltet.  Wenn der gespielte Ton tiefer ist als die Zielnote, blinkt die linke, dreieckige, rote LED.  Wenn der gespielte Ton höher ist als die Zielnote, blinkt die rechte, dreieckige, rote LED.  Wenn der gespielte Ton die Höhe der Zielnote hat, leuchtet die mittlere, grüne LED. PHASE REV.Umkehrung der Phase am Ausgang. Probieren Sie die Phasenumkehrung aus, um Rückkopplungen auszuschalten, bevor Sie die Notch-Filter einsetzen.MONTAGEBedienungsanleitung
