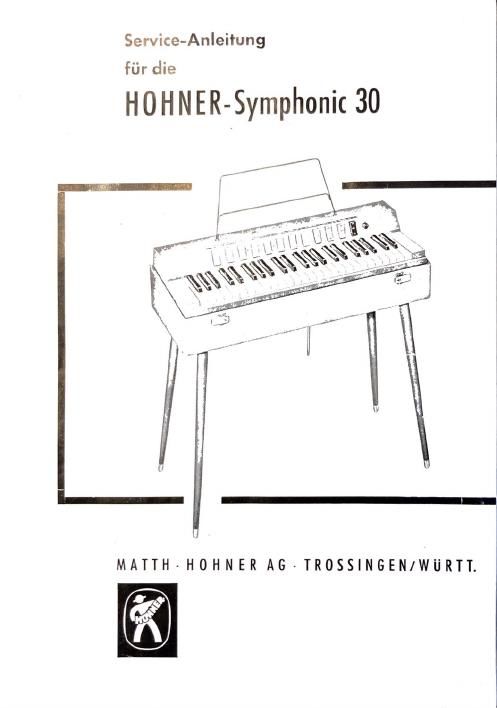

Hohner Symphonic 30 service anleitung

This is the 7 pages manual for Hohner Symphonic 30 service anleitung.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.

Page: 1 / 7
Hohner Symphonic 30 service anleitung

Extracted text from Hohner Symphonic 30 service anleitung (Ocr-read)


Page 2

Sch/ice-Anleitung fiir die H O H N E R -Symphonic 30

Die Funktion des Instrumentes:

Die nberaten 12 Tbne der HOHNER-Sympho'nic 30 werden durch rUd ralorcn :n L-C Schaltung erzeugt. Diese 12 Stufen nennt man Muttergeneratoren. Alle
tieferen Tone werden durch F r e q u e n z t e i he rst u fe n gewonnen, die vom Muttergenerator
svnchromsiert werden. Dies» requenzteilerstufen arbeiten in einer sogenannten ,,Kippscha|lung,
die mit Glimmlampen auf' waut, eine SégezahnSpannung als Ausgangssignal erzeugen. Mutter-
generatorcn und Teilerst 2n des Instrumentes schwingen st'andig, werden also dutch die Kontakt-
gabe der Manualtaste'v mcht beeinfluBt. Die Tonschaltung erfolgt vielmehr dadurch, dafs das
sténdig vorhandendflé-gnal der Muttergeneratoren bzw. der Teilerstufen dutch Schliefien der
Manualkontakte ammo nachfolgende Filterkelte und damit auf den lnstrumentenausgang ge-
schaltel wird. 1 I g

In der Fitterkette welden aus den drei Chéren 16, 8 und 4 verschiedene Klangfaipen ausges'iebt,
die mit Hilfe der Registerwippen auf den Verstérker geschaltet werden kbnnen. Auch das Vibrato
(Frequenzvibrato) wird durch eine Wippe ein- und ausgeschaltet. Die denelligkeit und die Stérke
des Vibral 35 kénnen ebenfalls durch Wippen in zwei Stufen geschaltet werden. Durch das Vibrato
wird einc Frequenzmodulation der 12 Muttergeneratoren erzeugl. Diese Frequenzmodulation ist
auf Grund der Synchronisation auch auf die nachfolgenden Frequenzteilerstufen wirksam.

lm Stromversorgungsteil werden zwei stabilisierte Gleichspannungen von 300V ftir die Frequenz-
teiler und 12 V fijr die Muttergeneratoren, sowie eine Gleichspannung von 28V ffir den Vibrato-
generator erzeugt.

Wie bei jedem anderen Musikinstrument kénnen audw bei der HOHNER-Symphonic 30 St6rungen
und bei langerem Gebrauch Verstimmungen auftreten. Dutch den einfachen Aufbau des Instru-
mentes ist die Behebung von Slérungen oder Verstimmungen jedoch sehr leicht durchfuhrbar.
Dadurdt kann das Instrument in ganz kurzer Zeit und ohne Aufwand von jedem Spieler einer
anderen Stimmung angepafll werden. Hierbei brauchen nur die 12 Multetgeneratoren auf die
gewunschte Schwingungszahl eingestellt zu werden.

Man nehme zuerst den Netzstecker heraus, loge das Instrument auf die Riickseite und schraube
die vier Beine heraus. Wie aus der untenstehenden Abbildung (1) ersichtlich ist, befinden sich
neben den Vertiefungen fur die Beine insgesamt vier Metallschrauben.

Randclsthrauhu zum Festslellen dos S

a. -.-.-H»»
