Hitachi TRKP 65 E Mk2 Service Manual

Page 1

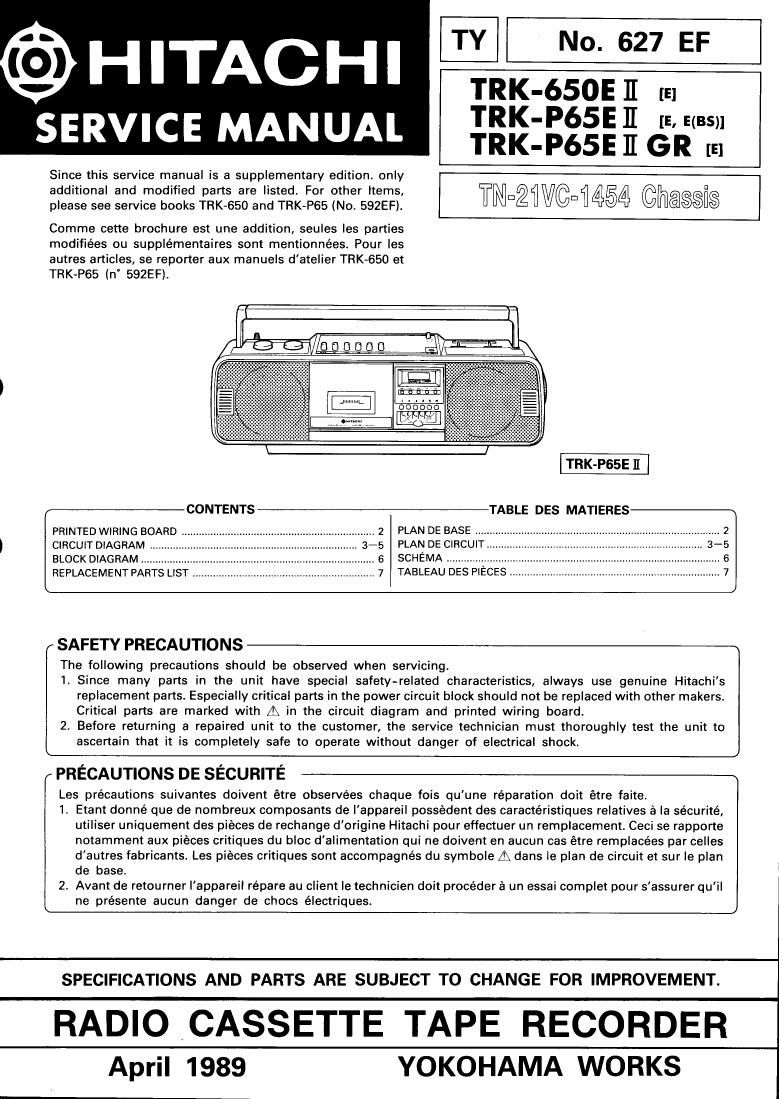

(1..) HITACHI TY No. 627 EF

Ifin'é'gigfili
- [E,E(BS)]
SERVICE MANUAL "flown

Since this service manual is a supplementary edition. only
additional and modified parts are listed. For other Items, A [R a
please see service books TRK-650 and TRK-PGS (No. 592EF). TNDQflW©Dfl flwéll @h@$gng

Comme cette brochure est une addition, seules les parties
modifiées ou supplémentaires sont mentionnées. Pour les
autres articles, se reporter aux manuels datelier TRK-650 et
TRK-P65 ln' 592EF).

CONTENTS-TABLE DES MATIERES

PRINTED WlRING BOARD PLAN DE BASE
l CIRCUIT DIAGRAM ......... PLAN DE CIRCUIT
BLOCK DIAGRAM ................ SCHEMA .,
REPLACEMENT PARTS LIST TABLEAU DES PlECES
r SAFETY PRECAUTIONS

The following precautions should be observed when servicing.

1. Since many parts in the unit have special safety-related characteristics, always use genuine Hitachi's
replacement parts. Especially critical parts in the power circuit block should not be replaced with other makers.
Critical parts are marked with A: in the circuit diagram and printed wiring board.

2. Before returning a repaired unit to the customer, the service technician must thoroughly test the unit to
ascertain that it is completely safe to operate without danger of electrical shock.

r PRECAUTIONS DE SECURITE

Les precautions suivantes doivent étre observées chaque fois qu'une réparation doit étre faite.

1. Etant donné que de nombreux composants de l'appareil possédent des caractéristiques relatives :5 la sécurité,
utiliser uniquement des pieces de rechange d'origine Hitachi pour effectuer un remplacement. Ceci se rapporte
notamment aux pieces critiques du bloc d'alimentation qui ne doivent en aucun cas étre remplacées par celles
d'autres fabricants. Les pieces critiques sont accompagnés du symbole A dans le plan de circuit at sur le plan
de base.

2. Avant de retourner l'appareil répare au client Ie technician doit procéder a un essai complet pour s'assurer qu'il
ne présente aucun danger de chocs électriques.

SPECIFICATIONS AND PARTS ARE SUBJECT TO CHANGE FOR IMPROVEMENT.

RADIO CASSETTE TAPE RECORDER

April 1989 YOKOHAMA WORKS
