Hitachi SR 803 Owners Manual
This is the 11 pages manual for Hitachi SR 803 Owners Manual.
Read or download the pdf for free. If you want to contribute, please upload pdfs to audioservicemanuals.wetransfer.com.
Extracted text from Hitachi SR 803 Owners Manual (Ocr-read)
Page 1

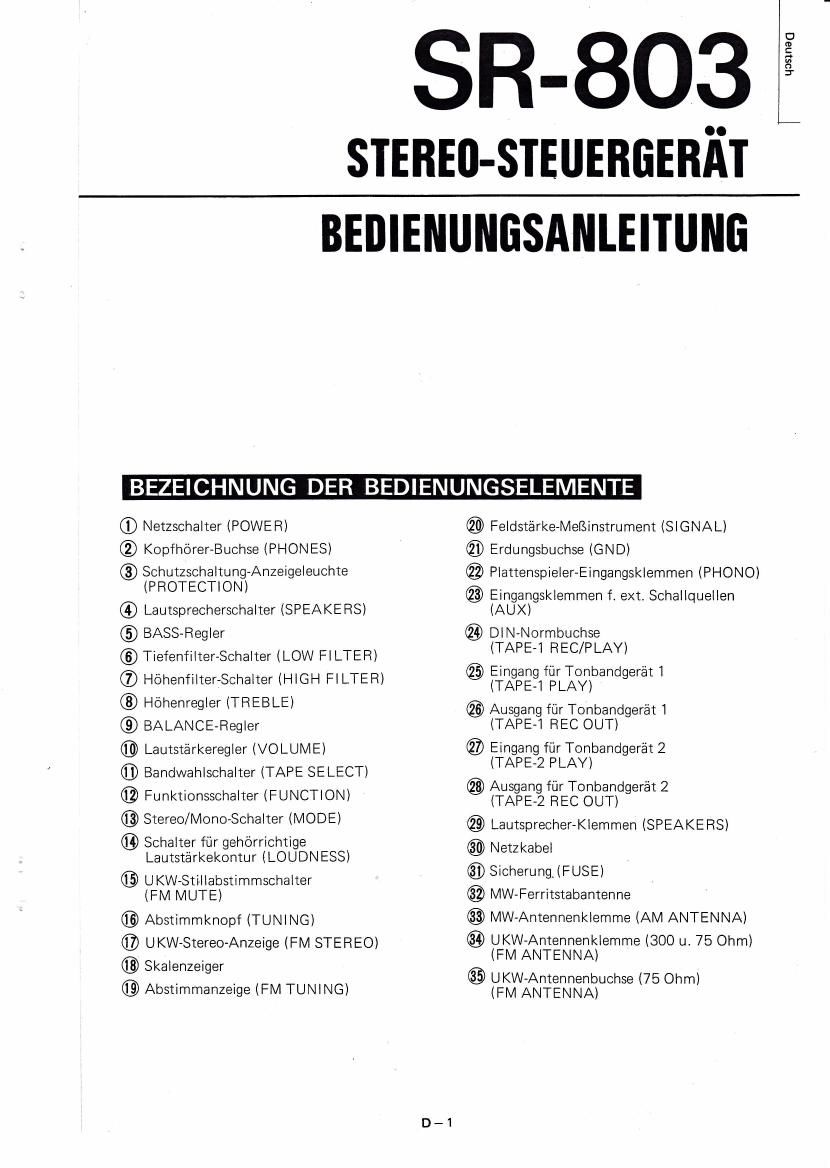

Herzl ichen Glückwunsch ! Hitachi-Hi-Fi-Produkte sind das stolze Ergebnis von mehr als 50 Jahren technischer Entwicklung und intensiver Forschung auf dem Gebiet der Elektronik. Hitachi unterhält Forschungslaboratorien und Prüfeinrichtungen sowohl in Tokyo als auch in Toyokawa. Mit der Wahl dieses Hitachi-Hi-Fi-Qualitätserzeugnisses bekamen Sie "mehr für lhr Geld"; und dies ist nicht nur elne leere Redensart - Hitachi bürgt dafür. Wählen Sie bitte zum Aufstellen des Gerätes einen Platz, der folgende Voraussetzungen erfüllt. 1. Frei von direkter Sonneneinstrahlung und nicht in der Nähe von Heizgeräten. 2. Da das Gerät einen eingebauten Endverstärker großer Leistung enthält, soll die Luft gut zirkulieren können, jedoch möglichst staubfrei sein. 3. Er soll stabil und vibrationsfrei sein. Rundfunkempfangsteil 1. Hochwertiger UKW-Tuner Doppelsteuer-MOS-FET und linearfrequente Drehkondensatoren (4-stufig) werden für die U KW-Eingangsstufe verwendet. Dadurch wer- den verschiedene Eigenschaften, einschließlich Spiegelwellenselektion, Nebenwellenunterdrük- kung und Rauschabstand, verbessert. 2. ZF-Yerslärker mit großer Selektivität und geringem Klirrfaktor, mit lCs und 2 Keramik- filtern bestückt 4-stuf iger Differentialverstärker m it i ntegrierten Schaltungen und zwei Keramikfiltern ausge- zeichneten Phasenverhaltens im U KW-Zwischen- frequenz-Verstärkerteil für verbesserte Begren- zungscharakteristik und Selektivität. 3. Phasenschieberkreis Ein mit integrierten Schaltungen bestückter Phasenschieberkreis sorgt für ausgezeichnete Bandbreite und geringe Verzerrung. 4. Phasenstarre Schleife für die UKW/MPX- Schaltung Eine von Hitachi entwickelte phasenstarre PrintschaltunS (PLL-lC) wird im UKW/MPX- Teil verwendet, wodurch hervorragende Signal- trennung bei geringster Verzerrung erzielt wird. Ausgezeichnete Zuverlässigkeit auch bei Tem- peraturschwankungen und hervorragende Al- teru ngsbeständ ig keit. 5. Keramikfilter und integrierte Schaltung im MW-Tuner lm MW-Tuner sorgt ein Keramikfilter für aus- gezeichnete Selektivität, und die Verwendung von integrierten Schaltungen garantiert exzel- lente Schwundausgleich-Charakteristik, so daß stabiler Empfang gewährleistet wird. 6. Zwei große, gut lesbare Meßinstrumente und ein großdimensionierter Schwungrad- Abstimmknopf Zwei gut lesbare Meßlnstrumente werden für Feldstärke und Abstimmung verwendet. Für den Skalenmechanismus wird ein großes Schwungrad mit großem Trägheitsmoment für leichte Bedienung verwendet. Audio-Teil 1. Vollstufiger, direkt gekoppelter Darlington- OC L-Gegentaktverstärker Die vollstufige, direkt gekoppelte Darlington- OCL-Gegentaktschaltung, die mit NPN-, PNP- Siliziumtransistoren guter Linearität bestückt ist, wird verwendet, um die Frequenzcharak- teristik zu verbessern und den Klirrfaktor zu verri ngern . 2. Elektronikschutzschaltung Eine äußerst zuverlässige, von Hitachi ent- wickelte Elektronikschutzschaltung schützt die Lautsprecher und Hochleistungstransistoren. Bei Störungen tritt dlese Schutzschaltung in Funktion, und die Störung wird an der Front- tafel angezeigt. 3. Neue integrierte Schaltungen im Entzerrer und Hauptverstärker Von Hitachi entwickelte neue integrierte Schaltungen werden im Entzerrer und in der ersten Stufe des Hauptverstärkers verwendet; dadurch wird nicht nur der Stromkreis stabili- siert, sondern auch eine große Dynamik ge- währleistet. 4. Bandaufnahme vom Original Bandaufnahme vom Original, d.h. überspielen von Tonbandanschluß TAPE-1 auf TAPE-2 ist möglich. 5. Anschluß für zwei Lautsprecherpaare Anschlußmöglichkeit für zwei getrennte Laut- sprecherpaare; schaltbar mittels Umschalter. D-2
Page 2
Stromversorgung (Netzanschluß) Dieses Gerät kann mit Wechselspannung von 100 V, 120V,22OV oder 240 V betrieben werden. Werksseitig wurde die Betriebsspannung auf dle örtliche Netzspannung des Bestimmungsgebietes eingestellt. Die eingestellte Betriebsspannung ist an der Geräterückseite angegeben; sollte die örtliche §etzspannung in lhrem Empfangs- gebiet von dem angegebenen Wert abweichen, wenden Sie sich bitte an lhren Fachhändler. 1. Anschluß der Lautsprecher Wie aus der Abbildung ersichtlich, können zwei Lautsprecherpaare an dem Modell SR-803 angeschlossen werden. Es ist möglich, diese Lautsprecherpaare wahlweise oder gleichzeitig durch Betätigung der Lautsprecherschalter@ zu benutzen. Anmerkungen: (l) Wie aus der Abbildung auf der Umschlug- seite ersichtlich, sind die oberen Klemmen für den linken Kanal und die unteren Klemmen für den rechten Kanal vorgesehen. Außerdem handelt es sich bei den roten Klemmen um die positiven (+) und bei den schwarzen 2. Anschluß eines Plattenspielers Den Plattenspieler gemäß Abbildung an dieses Gerät folgenden Punkte zu beachten. (1) Dynamischer Magnettonabnehmer Ausgänge des Plattenspielers an die Platten- spieler-Eingangsklemmen @ anschl ießen. (2) Drehspul-Tonabnehmer Plattenspieler an die Plattenspieler-Eingangs- Klemmen @ anschließen, dabei aber einen An- passungstrafo oder einen Vorverstärker zwi- schenschalten. (1) Anschluß mittels DIN-Normstecker für Aufnahme/Wiedergabe (nur TAPE'I ) Einen DIN-Normstecker für Aufnahme/Wie- dergabe in die DIN-Normbuchse @stecken. Siehe Abbildung auf der Umschlagseite. (2) Anschlüsse mittels Stiftbuchsen (TAPE'I, 2) Die Aufnahmeklemmen (LINE lN) des Ton- bandgerätes mit den Ausgängen für Ton- bandgerät 1 @ und die Ausgangsklemmen Klemmen um die negativen (-) Kelmmen. Es ist darauf zu achten, die Polaritäten der Klemmen dieses Steuergerätes auf diejenigen der Klemmen jedes Lautsprechers abzu- stimmen. (2) Die Lautsprecherschalter @ ausschalten, wenn nur Kopfhörer benutzt werden. anschließen. Entsprechend dem Tonabnehmertyp sind die (3) Keramik- oder Kristall-Tonabnehmer An die Eingangsklemmen für ext. Schallquel- len @ anschließen. Anmerkung: Erdung des Plattenspielers unbedingt an die Erdungsbuchse @ des Modells SR-803 anschließen. (LINE OUT) des Tonbandgerätes mit den Eingängen für Tonbandgerät 1 @ des SR- 803 verbinden. Auf dieselbe Weise kann ein weiteres Tonbandgerät angeschlossen werden. Siehe Abbildung auf der Umschlagseite. Zur Beachtung: Bei Verwendung der DIN-Normbuchse für Auf- nahme und Wiedergabe @ ist es nicht erforderlich, die Stiftbuchsen, und umgekehrt. zu verwenden. 3. Anschluß von Tonbandgeräten Sowohl Stiftbuchsenanschlüsse als auch ein-DlN-Anschluß für Aufnahme/Wiedergabe mittels Einzelkabel (Ton- band 1) stehen zur Verfügung. Da zwei Paar der Aufnahme- und Wiedergabebuchsen vorhanden sind, können zwei Tonbandgeräte gleichzeitig angeschlossen werden, so daß Überspielen von Bandaufnahmen von einem Ton- bandgerät auf das andere möglich ist. 4. Verwendung der Eingangsklemmen für ext. Schallquellen Bei diesen Klemmen @ handelt es sich um ein Paar zusätzlicher Eingangsklemmen. Sie können mit Bandkassetten- Abspielgeräten, Fernsehton-Multiplextunern oder anderen Arten von Signalausgängen verbunden Werden. Die obere der beiden Klemmen lst für den linken (L) Kanal und die untere für den rechten (R) Kanal vorgesehen. D-3
